Agrandir l'image

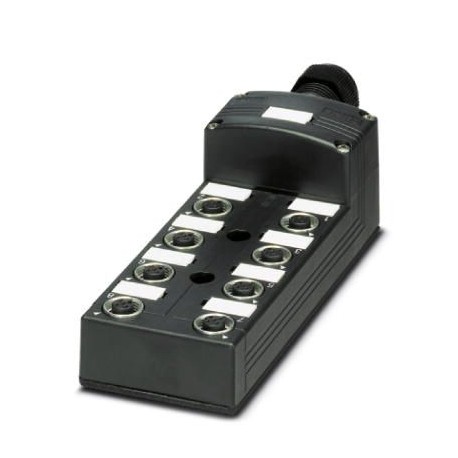

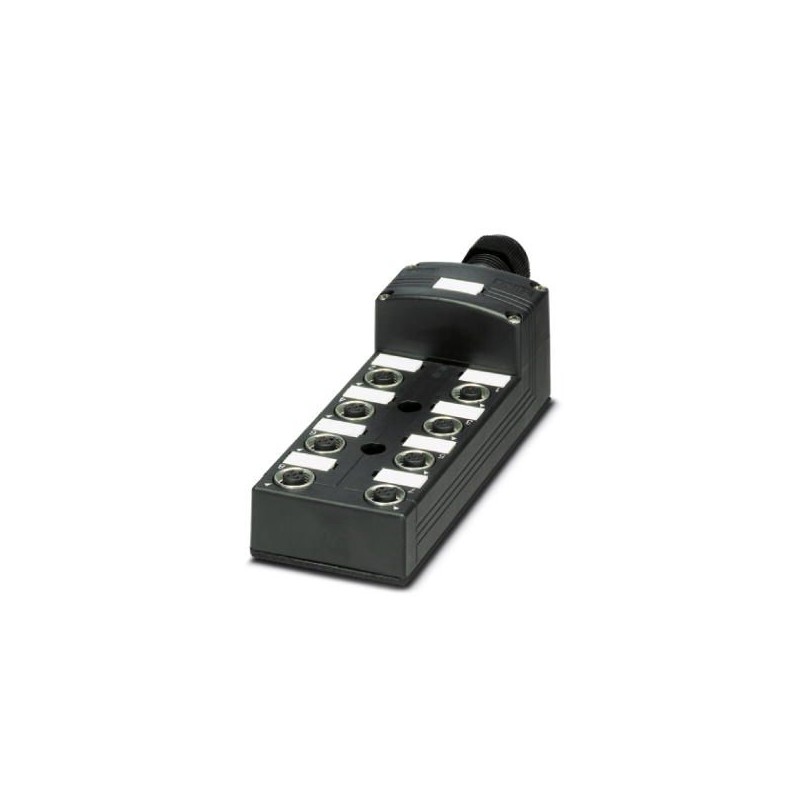

SACB-8/16-C OD 1457380 PHOENIX CONTACT Répartiteur pour capteurs/actionneurs
SACB-8/16-C OD
1457380
PHOENIX_CONTACT
Répartiteur pour capteurs/actionneurs
Détecteurs > Distributeur passif pour détecteurs / actionneurs
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1457380 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 160 (C-4-2013) |
| GTIN | 4046356620857 |
| Poids par pièce (hors emballage) | 0,370 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Généralités
| Tension de référence | 120 V |
|---|---|
| Tension de service maximale Umax | 135 V |
| Capacité de charge à chaque signal d'E/S | 2 A |
| Intensité max. admissible par prise | 4 A |
| Courant total de référence | 10 A |
| 2x 8 A (pour isolation de potentiel) | |
| Nombre de pôles | 5 |
| Nombre de prises | 8 |
| Mode de raccordement capteur/acteur | Connecteur femelle M12 |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP67 | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
Caractéristiques de raccordement du câble principal
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section min. de conducteur (signal) | 0,14 mm² |
| Section max. de conducteur (signal) | 1,5 mm² |
| Section mini. de conducteur AWG (signal) | 26 |
| Section max. de conducteur AWG (signal) | 16 |
| Section min. de conducteur (énergie) | 0,14 mm² |
| Section max. de conducteur (énergie) | 1,5 mm² |
| Section mini. de conducteur AWG (énergie) | 26 |
| Section max. de conducteur AWG (énergie) | 16 |
| Diamètre extérieur minimal du câble | 7 mm |
| Diamètre extérieur maximal du câble | 12 mm |
| Longueur à dénuder | 7 mm |
| Couple de serrage vis de couvercle | 0,35 Nm |
| Couple de serrage écrou-chapeau | 2,5 Nm |
| Couple de serrage emplacement câble pour capteurs / actionneurs | 0,4 Nm |
Type d'isolant
| Matériau du boîtier | PBT |
|---|---|
| Matériau masse de scellement | PUR |
| Matériau de contact | Alliage de Cu |
| Matériau de surface du contact | doré |
| Matériau de porte-contacts | PA |
| Matériau contact côté câble multiconducteur | Alliage de Cu |
| Matériau surface de contact côté câble multiconducteur | plaqué or |
| Matériel porte-contacts côté câble multiconducteurs | PA 6.6 V0 |
| Matériau douille filetée | Zinc coulé sous pression |
| Matériau surface douille filetée | étamé |
| Matériau du joint torique | FPM |
Brochage
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = 1 / 4 |
|---|---|
| 1 / 2 (B) = 1 / 2 | |
| 2 / 4 (A) = 2 / 4 | |
| 2 / 2 (B) = 2 / 2 | |
| 3 / 4 (A) = 3 / 4 | |
| 3 / 2 (B) = 3 / 2 | |
| 4 / 4 (A) = 4 / 4 | |
| 4 / 2 (B) = 4 / 2 | |
| 5 / 4 (A) = 5 / 4 | |
| 5 / 2 (B) = 5 / 2 | |
| 6 / 4 (A) = 6 / 4 | |
| 6 / 2 (B) = 6 / 2 | |
| 7 / 4 (A) = 7 / 4 | |
| 7 / 2 (B) = 7 / 2 | |
| 8 / 4 (A) = 8 / 4 | |
| 8 / 2 (B) = 8 / 2 | |
| 1-8 / 1 (+ 120 V) = UN | |
| 1-8 / 3 (0 V) = 0 V | |
| 1-8 / 5 (PE) = PE |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1457380-SACB-8/16-C OD | 154 Kbytes |
|
