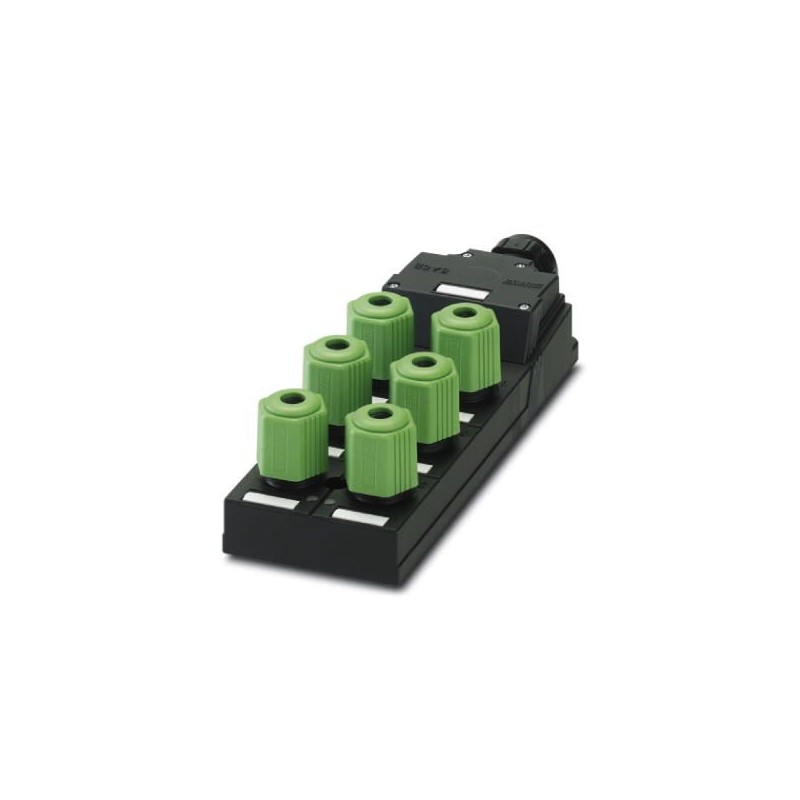

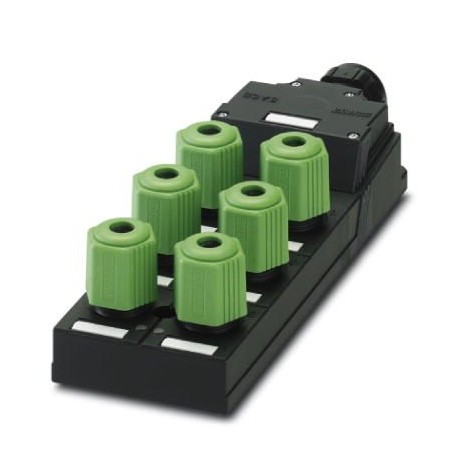

SACB-6Q/4P-L-SC NPN 1680869 PHOENIX CONTACT Répartiteur pour capteurs/actionneurs
SACB-6Q/4P-L-SC NPN
1680869
PHOENIX_CONTACT
Répartiteur pour capteurs/actionneurs
Détecteurs > Distributeur passif pour détecteurs / actionneurs
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1680869 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 273 (C-2-2017) |
| GTIN | 4017918171001 |
| Poids par pièce (hors emballage) | 0,219 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Généralités
| Tension de référence | 24 V DC |
|---|---|
| Tension de service maximale Umax | 30 V DC |
| Capacité de charge à chaque signal d'E/S | 4 A |
| Intensité max. admissible par prise | 4 A |
| Courant total de référence | 12 A |
| Nombre de pôles | 4 |
| Nombre de prises | 6 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Mode de raccordement capteur/acteur | QUICKON |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
Fonction de diagnostic locale
| Diagnostic local | Tension d'alimentation LED verte |
|---|---|
| Signalisation d'état des E/S LED jaune |
Caractéristiques câble multiconducteurs
| Type de raccordement | Raccordement à ressort |
|---|---|
| Section min. de conducteur (signal) | 0,14 mm² |
| Section max. de conducteur (signal) | 1 mm² |
| Section mini. de conducteur AWG (signal) | 26 |
| Section max. de conducteur AWG (signal) | 18 |
| Longueur à dénuder (signal) | 10 mm |
| Section min. de conducteur (énergie) | 0,2 mm² |
| Section max. de conducteur (énergie) | 1,5 mm² |
| Section mini. de conducteur AWG (énergie) | 24 |
| Section max. de conducteur AWG (énergie) | 16 |
| Diamètre extérieur minimal du câble | 6,5 mm |
| Diamètre extérieur maximal du câble | 9,5 mm |
| Longueurs de dégainage | 70 mm (Câble multiconducteur) |
| Couple de serrage écrou-chapeau | 2,5 Nm |
Caractéristiques du câble
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | Classe 2-6 // 0,34 mm² : 0,1 mm ; 0,5 - 0,75 mm² : 0,15 mm |
|---|---|
| Matière de l'isolant des fils | PVC / PE |
| Diamètre de fil avec isolation | ≤ 2,5 mm |
| Diamètre extérieur minimal du câble | 4 mm |
| Diamètre extérieur maximal du câble | 7,5 mm |
| Couple de serrage écrou-chapeau | 2,5 Nm |
| Ouverture écrou-chapeau | 22 mm |
| Remarque sur le nombre de raccordements possibles | En cas de nouvelle connexion, il faudra éventuellement remplacer le joint d'étanchéité et la couronne. |
| Section de conducteur souple min. | 0,34 mm² |
| Section de conducteur souple max. | 0,75 mm² |
| Section du conducteur AWG min. | 22 |
| Section du conducteur AWG max. | 18 |
Type d'isolant
| Matériau du boîtier | PA |
|---|---|
| Matériau masse de scellement | PUR |
| Matériau de contact | Acier/cuivre |
| Matériau de surface du contact | Sn |
| Matériau de porte-contacts | PA 6.6 |
| Matériau contact côté câble multiconducteur | CuZn |
| Matériau surface de contact côté câble multiconducteur | NiSn |
| Matériel porte-contacts côté câble multiconducteurs | PA 6.6 V0 |
Brochage
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = 1 / 4 |
|---|---|
| 2 / 4 (A) = 2 / 4 | |
| 3 / 4 (A) = 3 / 4 | |
| 4 / 4 (A) = 4 / 4 | |
| 5 / 4 (A) = 5 / 4 | |
| 6 / 4 (A) = 6 / 4 | |
| 1-6 / 1 (+ 24 V) = UN | |
| 1-6 / 3 (0 V) = 0 V | |
| 1-6 / 5 (PE) = PE |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1680869-SACB-6Q/4P-L-SC NPN | 143 Kbytes |
|
