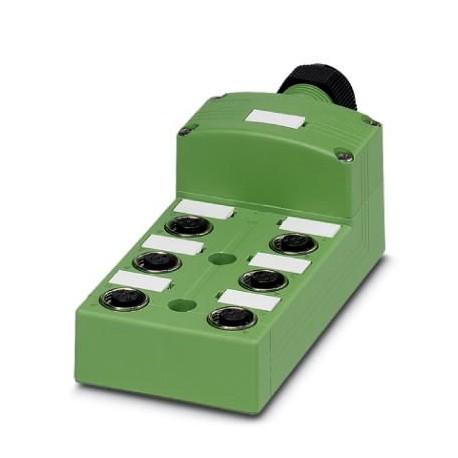

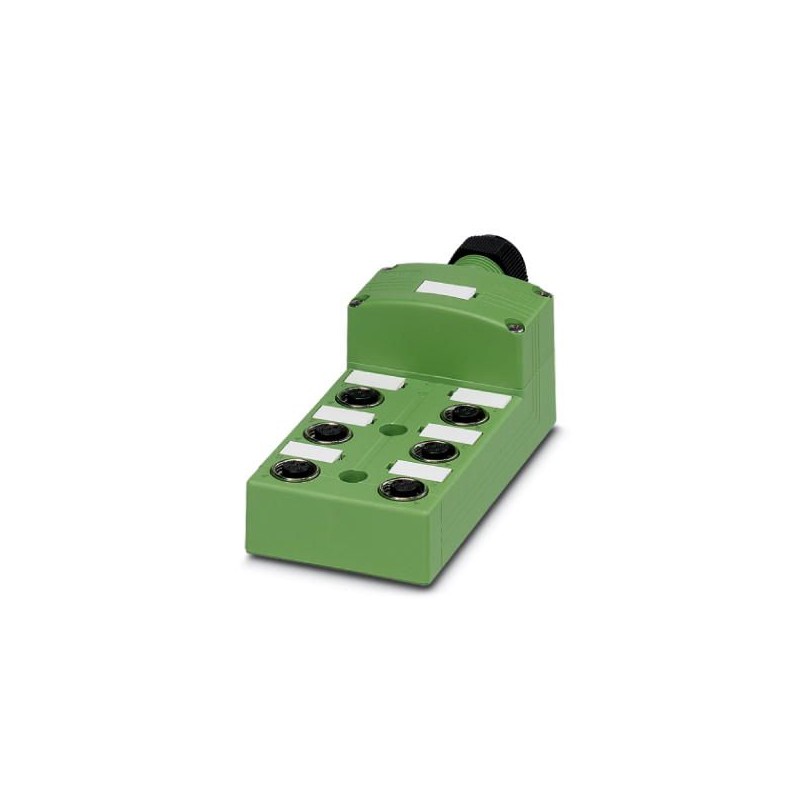

SACB-6/ 6-C SCO
1516865
PHOENIX_CONTACT
1
Répartiteur pour capteurs/actionneurs
Détecteurs > Distributeur passif pour détecteurs / actionneurs
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1516865 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 270 (C-2-2017) |
GTIN | 4017918967598 |
Poids par pièce (hors emballage) | 0,258 KGM |
Numéro du tarif douanier | 85366990 |
Pays d'origine | PL (Pologne) |
Tension de référence | 120 V |
---|---|
Tension de service maximale Umax | 135 V |
Capacité de charge à chaque signal d'E/S | 2 A |
Intensité max. admissible par prise | 4 A |
Courant total de référence | 10 A |
2x 8 A (pour isolation de potentiel) | |
Nombre de pôles | 4 |
Nombre de prises | 6 |
Classe d'inflammabilité selon UL 94 | V0 |
Mode de raccordement capteur/acteur | Connecteur femelle M12 SPEEDCONNEC |
Remarque | Pour les détails concernant les connecteurs mâles pour C.I. utilisés, voir les Caractéristiques techniques de l'article MC 1,5/10-STF-3,5 - 1847204 |
Indice de protection | IP65 |
---|---|
IP67 | |
IP69K | |
Température ambiante (fonctionnement) | -30 °C ... 80 °C |
Type de raccordement | Raccordement vissé enfichable |
---|---|
Section min. de conducteur (signal) | 0,14 mm² |
Section max. de conducteur (signal) | 1,5 mm² |
Section mini. de conducteur AWG (signal) | 26 |
Section max. de conducteur AWG (signal) | 16 |
Longueur à dénuder (signal) | 7 mm |
Section min. de conducteur (énergie) | 0,14 mm² |
Section max. de conducteur (énergie) | 1,5 mm² |
Section mini. de conducteur AWG (énergie) | 26 |
Section max. de conducteur AWG (énergie) | 16 |
Diamètre extérieur minimal du câble | 7 mm |
Diamètre extérieur maximal du câble | 12 mm |
Longueurs de dégainage | 50 mm (Câble multiconducteur) |
Couple de serrage vis de couvercle | 0,35 Nm |
Couple de serrage écrou-chapeau | 2,5 Nm |
Couple de serrage emplacement câble pour capteurs / actionneurs | 0,4 Nm |
Couple de serrage des vis de montage pour fixation du boîtier | 0,5 Nm |
Matériau du boîtier | PBT |
---|---|
Matériau masse de scellement | PUR |
Matériau de contact | Alliage de Cu |
Matériau de surface du contact | doré |
Matériau de porte-contacts | PA |
Matériau contact côté câble multiconducteur | Alliage de Cu |
Matériau surface de contact côté câble multiconducteur | plaqué or |
Matériel porte-contacts côté câble multiconducteurs | PA 6.6 V0 |
Matériau douille filetée | Zinc coulé sous pression |
Matériau surface douille filetée | Nickelé |
Matériau du joint torique | NBR |
Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = 1 / 4 |
---|---|
2 / 4 (A) = 2 / 4 | |
3 / 4 (A) = 3 / 4 | |
4 / 4 (A) = 4 / 4 | |
5 / 4 (A) = 5 / 4 | |
6 / 4 (A) = 6 / 4 | |
1-6 / 1 (+ 120 V) = UN | |
1-6 / 3 (0 V) = 0 V | |
1-6 / 5 (PE) = PE |
Désignation de la norme | Connecteur M12 |
---|---|
Normes/Prescriptions | CEI 61076-2-101 |
Connexion selon la norme | CUL |
Classe d'inflammabilité selon UL 94 | V0 |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes | |
PHOENIX CONTACT-1516865-SACB-6/ 6-C SCO | 161 Kbytes |
