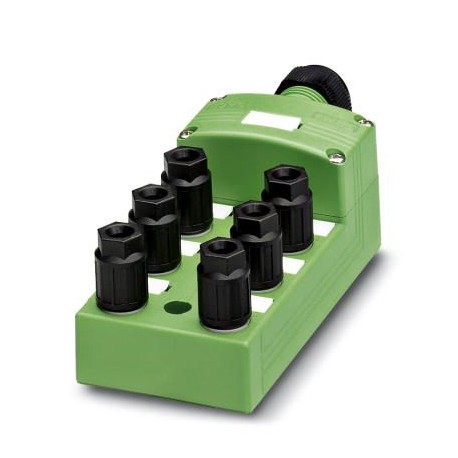

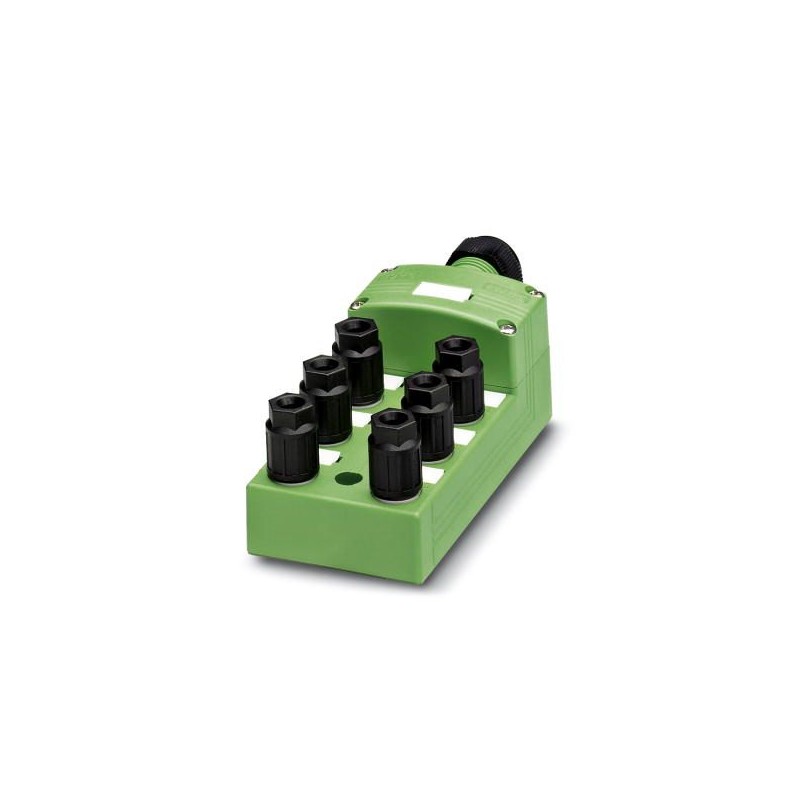

SACB- 6/4-C QO-0,34
1548422
PHOENIX_CONTACT
1
Répartiteur pour capteurs/actionneurs
Détecteurs > Distributeur passif pour détecteurs / actionneurs
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1548422 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 272 (C-2-2017) |
GTIN | 4046356142892 |
Poids par pièce (hors emballage) | 0,278 KGM |
Numéro du tarif douanier | 85366990 |
Pays d'origine | PL (Pologne) |
Tension de référence | 48 V |
---|---|
60 V DC | |
Capacité de charge à chaque signal d'E/S | 2 A |
Intensité max. admissible par prise | 4 A |
Courant total de référence | 10 A |
2x 8 A (pour isolation de potentiel) | |
Nombre de pôles | 4 |
Nombre de prises | 6 |
Classe d'inflammabilité selon UL 94 | V0 |
Mode de raccordement capteur/acteur | QUICKON |
Indice de protection | IP65 |
---|---|
IP67 | |
IP69K | |
Température ambiante (fonctionnement) | -30 °C ... 80 °C |
Type de raccordement | Raccordement vissé enfichable |
---|---|
Section min. de conducteur (signal) | 0,14 mm² |
Section max. de conducteur (signal) | 1,5 mm² |
Section mini. de conducteur AWG (signal) | 26 |
Section max. de conducteur AWG (signal) | 16 |
Longueur à dénuder (signal) | 7 mm |
Section min. de conducteur (énergie) | 0,14 mm² |
Section max. de conducteur (énergie) | 1,5 mm² |
Section mini. de conducteur AWG (énergie) | 26 |
Section max. de conducteur AWG (énergie) | 16 |
Diamètre extérieur minimal du câble | 7 mm |
Diamètre extérieur maximal du câble | 12 mm |
Longueurs de dégainage | 50 mm (Câble multiconducteur) |
Couple de serrage vis de couvercle | 0,35 Nm |
Couple de serrage écrou-chapeau | 2,5 Nm |
Couple de serrage des vis de montage pour fixation du boîtier | 0,5 Nm |
Structure du cordon selon VDE 0295 / plus petit diamètre de fil | Classes 2-6 |
---|---|
Matière de l'isolant des fils | PVC / PE /PP |
Diamètre de fil avec isolation | 0,7 mm ... 1,3 mm |
Diamètre extérieur minimal du câble | 3,5 mm |
Diamètre extérieur maximal du câble | 6 mm |
Couple de serrage écrou-chapeau | 2 Nm |
Ouverture écrou-chapeau | 13 mm |
Section de conducteur souple min. | 0,14 mm² |
Section de conducteur souple max. | 0,34 mm² |
Section du conducteur AWG min. | 26 |
Section du conducteur AWG max. | 22 |
Matériau du boîtier | PBT |
---|---|
Matériau masse de scellement | PUR |
Matériau de contact | Acier/cuivre |
Matériau de surface du contact | Sn |
Matériau de porte-contacts | PA 6.6 |
Matériau contact côté câble multiconducteur | Alliage de Cu |
Matériau surface de contact côté câble multiconducteur | plaqué or |
Matériel porte-contacts côté câble multiconducteurs | PA 6.6 V0 |
Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = 1 / 4 |
---|---|
1 / 2 (B) = 1 / 2 | |
2 / 4 (A) = 2 / 4 | |
2 / 2 (B) = 2 / 2 | |
3 / 4 (A) = 3 / 4 | |
3 / 2 (B) = 3 / 2 | |
4 / 4 (A) = 4 / 4 | |
4 / 2 (B) = 4 / 2 | |
5 / 4 (A) = 5 / 4 | |
5 / 2 (B) = 5 / 2 | |
6 / 4 (A) = 6 / 4 | |
6 / 2 (B) = 6 / 2 | |
1-6 / 1 (+ 48 V) = UN | |
1-6 / 3 (0 V) = 0 V |
