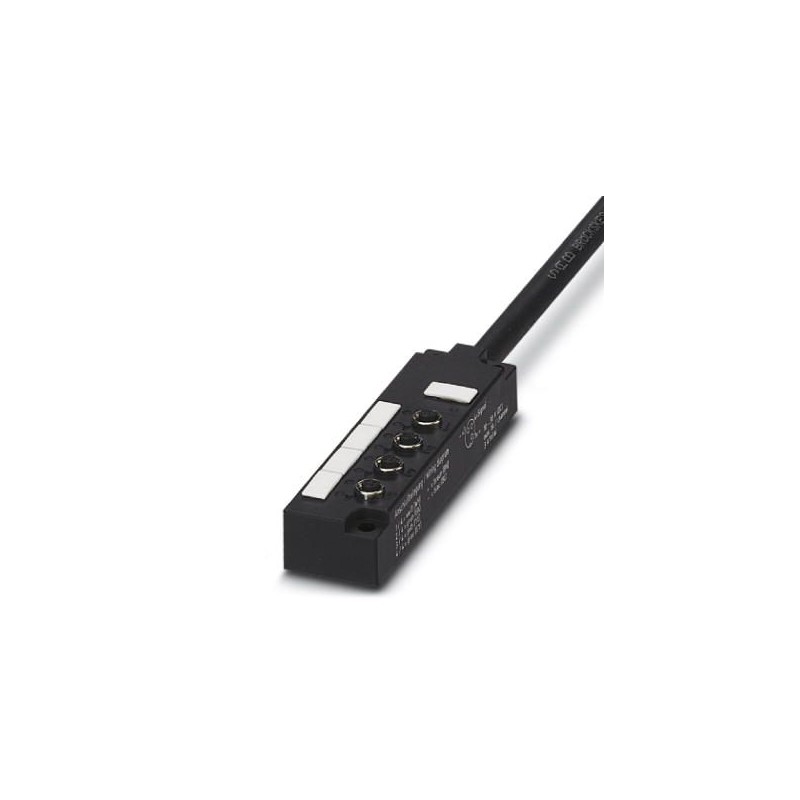

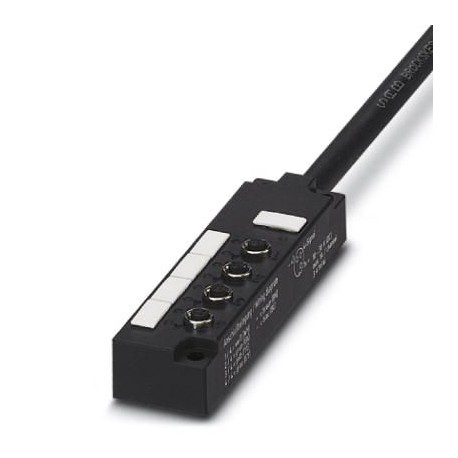

SACB-4/ 4-L- 5,0PUR M5 1530702 PHOENIX CONTACT Répartiteur pour capteurs/actionneurs
SACB-4/ 4-L- 5,0PUR M5
1530702
PHOENIX_CONTACT
Répartiteur pour capteurs/actionneurs
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1530702 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 275 (C-2-2017) |
| GTIN | 4017918993467 |
| Poids par pièce (hors emballage) | 0,387 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Tension de référence | 24 V DC |
|---|---|
| Tension de service maximale Umax | 30 V DC |
| Capacité de charge à chaque signal d'E/S | 1 A |
| Intensité max. admissible par prise | 1 A |
| Courant total de référence | 3 A |
| Nombre de pôles | 4 |
| Nombre de prises | 4 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Mode de raccordement capteur/acteur | Connecteur femelle M5 |
Conditions d'environnement
| Indice de protection | IP67 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 80 °C |
| -30 °C ... 70 °C (câble, pose fixe) | |
| -5 °C ... 70 °C (câble, pose souple) |
Fonction de diagnostic locale
| Diagnostic local | Tension d'alimentation LED verte |
|---|---|
| Signalisation d'état des E/S LED jaune |
Caractéristiques câble multiconducteurs
| Type de raccordement | Connexion fixe |
|---|---|
| Longueur du câble | 5 m |
| Type de câble | Câble multiconducteurs compatible chaînes porte-câbles |
| Section ligne de signal | 16x 0,25 mm² |
| Section alimentation en tension | 2x 0,5 mm² |
| Diamètre extérieur | 8 mm |
| Cycles de flexion max. | 1000000 |
Type d'isolant
| Matériau du boîtier | PA-GF |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA |
| Matériau douille filetée | Alliage de Cu |
| Matériau surface douille filetée | Nickelé |
Brochage
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = WH |
|---|---|
| 1 / 2 (B) = GY/PK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RD/BU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WH/GN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BN/GN | |
| 1-4 / 1 (+ 24 V) = BN | |
| 1-4 / 3 (0 V) = BU |
Normes et spécifications
| Désignation de la norme | Connecteur M5 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-105 |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1530702-SACB-4/ 4-L- 5,0PUR M5 | 126 Kbytes |
|
