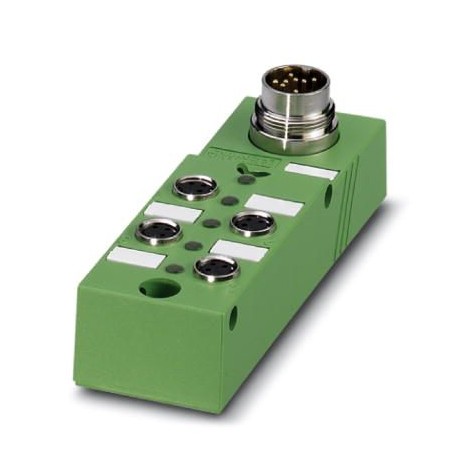

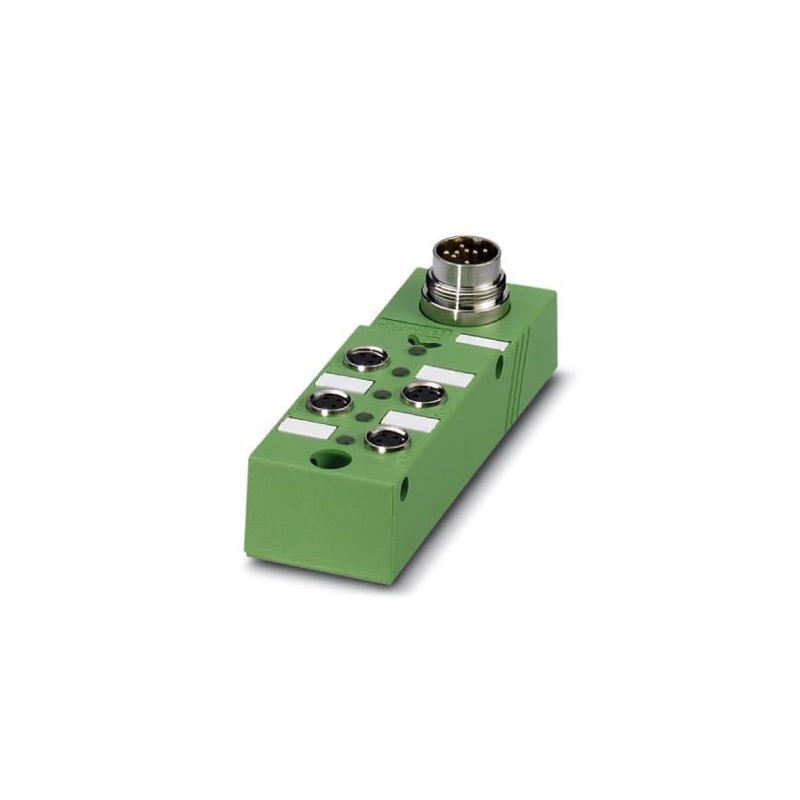

SACB- 4/3-L-M16-M8 1516182 PHOENIX CONTACT Répartiteur pour capteurs/actionneurs
SACB- 4/3-L-M16-M8
1516182
PHOENIX_CONTACT
Répartiteur pour capteurs/actionneurs
Détecteurs > Distributeur passif pour détecteurs / actionneurs
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1516182 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 267 (C-2-2017) |
| GTIN | 4017918967116 |
| Poids par pièce (hors emballage) | 0,099 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Généralités
| Tension de référence | 24 V DC |
|---|---|
| Tension de service maximale Umax | 30 V DC |
| Capacité de charge à chaque signal d'E/S | 2 A |
| Intensité max. admissible par prise | 2 A |
| Courant total de référence | 6 A |
| Nombre de pôles | 3 |
| Nombre de prises | 4 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Mode de raccordement capteur/acteur | Connecteur femelle M8 |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP67 | |
| Température ambiante (fonctionnement) | -30 °C ... 80 °C |
Fonction de diagnostic locale
| Diagnostic local | Tension d'alimentation par module LED verte |
|---|---|
| Signalisation d'état des E/S LED jaune |
Caractéristiques câble multiconducteurs
| Type de raccordement | Raccordement enfichable M16 |
|---|---|
| Couple de serrage raccord enfichable câble multiconducteur | 1,5 Nm |
| Couple de serrage emplacement câble pour capteurs / actionneurs | 0,2 Nm |
Type d'isolant
| Matériau du boîtier | PBT |
|---|---|
| Matériau masse de scellement | PUR |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA |
| Matériau contact côté câble multiconducteur | Alliage de Cu |
| Matériau douille filetée | Alliage de Cu |
| Matériau surface douille filetée | Nickelé |
| Matériau du joint torique | NBR |
Brochage
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = P |
|---|---|
| 2 / 4 (A) = J | |
| 3 / 4 (A) = T | |
| 4 / 4 (A) = S | |
| 1-4 / 1 (+ 24 V) = A+M | |
| 1-4 / 3 (0 V) = L+U |
Normes et spécifications
| Désignation de la norme | Connecteur M8 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-104 |
| Connexion selon la norme | CUL |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1516182-SACB- 4/3-L-M16-M8 | 129 Kbytes |
|
