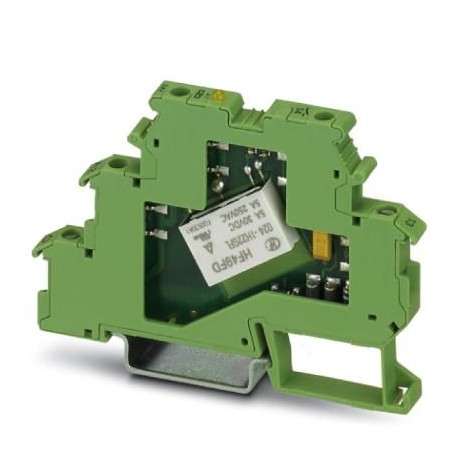

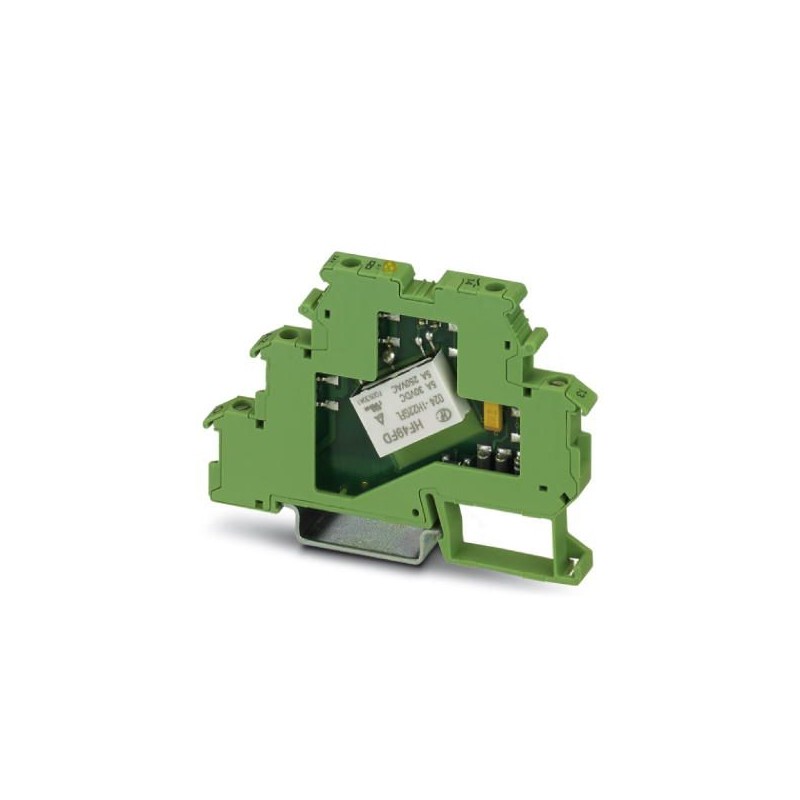

DEK-REL- 24/1/SEN
2964050
PHOENIX_CONTACT
1
Module à relais
Relais industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2964050 |
---|---|
Unité de conditionnement | 10 pcs |
Page catalogue | Page 439 (C-5-2017) |
GTIN | 4017918099367 |
Poids par pièce (hors emballage) | 0,023 KGM |
Numéro du tarif douanier | 85364190 |
Pays d'origine | CN (Chine) |
Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
---|
Température ambiante (fonctionnement) | -20 °C ... 50 °C |
---|---|
Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Tension nominale d'entrée UN | 24 V AC/DC |
---|---|
Plage de tension d'entrée rapportée à UN | 0,8 ... 1,1 |
Courant d'entrée typique pour UN | 6,5 mA |
Temps d'amorçage typique | 5 ms |
Temps de retombée typique | 15 ms |
Circuit de protection | Pont redresseur Pont redresseur |
Témoin de présence de la tension de service | LED jaune |
Puissance dissipée en condition nominale | 0,16 W |
Type de contact | 1 contact NO |
---|---|
Type du contact de commutation | Contact double |
Matériau des contacts | AgNi, revêtement or dur |
Tension de commutation maximale | 250 V AC |
125 V DC | |
Tension de commutation minimale | 0,1 V |
Courant de commutation minimal | 1 mA |
Courant d'enclenchement maximal | 5 A |
Intensité permanente limite | 3 A (5 A jusqu'à 35 °C à 24 V DC) |
Puissance de coupure (charge ohmique) max. | 72 W (pour 24 V DC) |
60 W (à 48 V DC) | |
50 W (à 60 V DC) | |
50 W (à 110 V DC) | |
750 VA (pour 250 V AC) | |
120 W (à 24 V DC - jusqu'à 35°) |
Type de remarque | Remarque relative à l'application |
---|---|
Remarque | Utilisation de ponts EB 80-DIK... dans les blocs de jonction DEK : en raison d'une possible (faible) dilatation du boîtier DEK due à l'absorption de l'humidité de l'air ambiant, ainsi que d'un jeu de tolérance défavorable entre le plus grand nombre de blocs de jonction DEK et le pont EB 80-DIK..., il est recommandé, en cas d'utilisation des ponts EB 80-DIK..., de les séparer après les blocs de jonction d'env. 10 à 12 DEK et d'utiliser à la place un pontage pour chaque bloc de jonction DEK suivant. |
Tension d'essai bobine de relais/contact de relais | 2 kV AC (50 Hz, 1 min) |
Mode de fonctionnement | 100 % ED |
Durée de vie mécanique | env. 2x 107cycles |
Emplacement pour le montage | indifférent |
Conseils pour le montage | Juxtaposables |
Poids net (SAP) | 22,71 g |
Dénomination connexion | Côté excitation |
---|---|
Type de raccordement | Raccordement vissé |
Longueur à dénuder | 8 mm |
Filetage vis | M3 |
Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
Section conduct. AWG | 24 ... 14 |
Couple de serrage | 0,5 Nm |
Dénomination connexion | Côté contact |
---|---|
Type de raccordement | Raccordement vissé |
Longueur à dénuder | 8 mm |
Filetage vis | M3 |
Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
Section conduct. AWG | 24 ... 14 |
Couple de serrage | 0,5 Nm |
Connexion selon la norme | CUL |
---|---|
Normes/Prescriptions | CEI 60664 |
EN 50178 | |
Isolant | Isolation de base |
Degré de pollution | 2 |
Catégorie de surtension | III |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes | |
PHOENIX CONTACT-2964050-DEK-REL- 24/1/SEN | 121 Kbytes |
