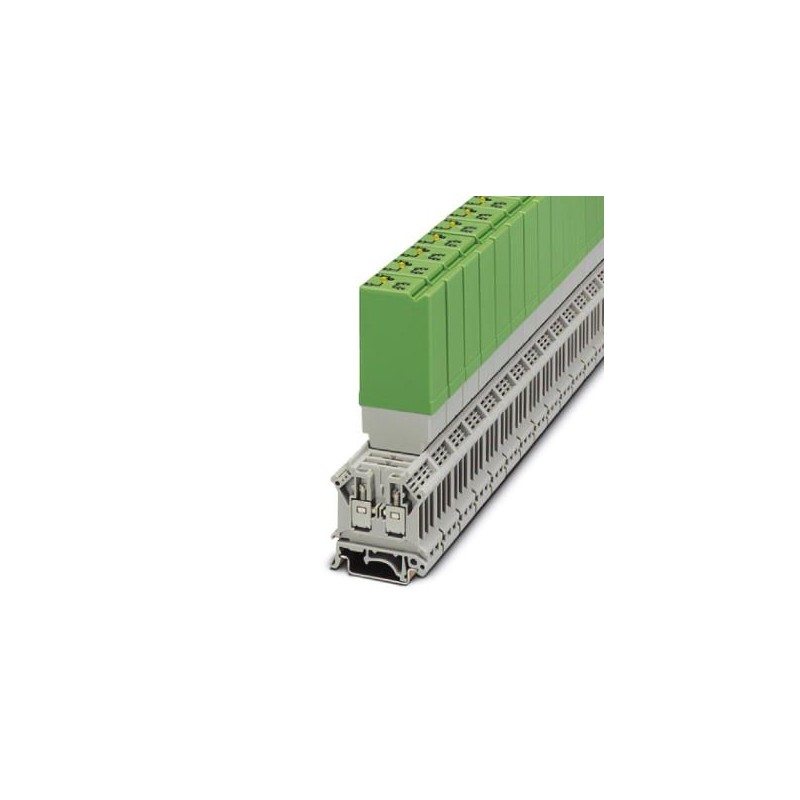

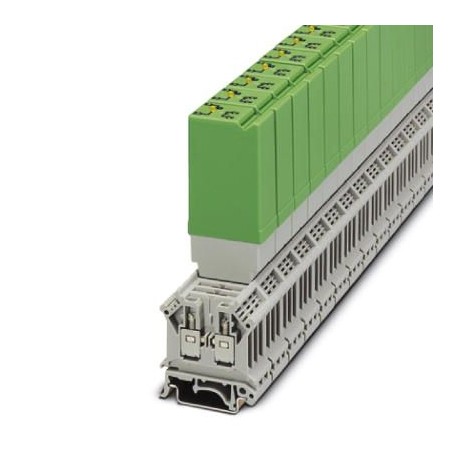

ST-REL3-KG 24/ 1/SO38 2829564 PHOENIX CONTACT Fiches porte-relais
ST-REL3-KG 24/ 1/SO38
2829564
PHOENIX_CONTACT
Fiches porte-relais
Relais industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2829564 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 446 (C-5-2017) |
| GTIN | 4017918078515 |
| Poids par pièce (hors emballage) | 0,038 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Côté excitation
| Tension nominale d'entrée UN | 24 V DC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,85 ... 1,1 |
| Courant d'entrée typique pour UN | 28 mA |
| Temps d'amorçage typique | 13 ms |
| Temps de retombée typique | 15 ms |
| Circuit de protection | diode de roue libre Diode roue libre |
| Témoin de présence de la tension de service | LED jaune |
| Puissance dissipée en condition nominale | 0,67 W |
Côté contact
| Type de contact | 1 contact NO avec contact de précoupure |
|---|---|
| Type du contact de commutation | Contact de précoupure |
| Matériau des contacts | AgCdO |
| Remarque | Contact principal en argent-oxyde de cadmium (AgCdO) : contact de précoupure en tungstène |
| Tension de commutation maximale | 250 V AC |
| Courant d'enclenchement maximal | 80 A (20 ms) |
| Intensité permanente limite | 10 A |
| Puissance de coupure (charge ohmique) max. | 2500 VA (pour 250 V AC) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 2,5 kV AC (50 Hz, 1 min) |
|---|---|
| Durée de vie mécanique | env. 107cycles |
| Conseils pour le montage | juxtaposables dans le sens horizontal, espacés dans le sens vertical |
| Poids net (SAP) | 37,72 g |
Normes et spécifications
| Normes/Prescriptions | CEI 60664 |
|---|---|
| EN 50178 | |
| Isolant | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2829564-ST-REL3-KG 24/ 1/SO38 | 104 Kbytes |
|
