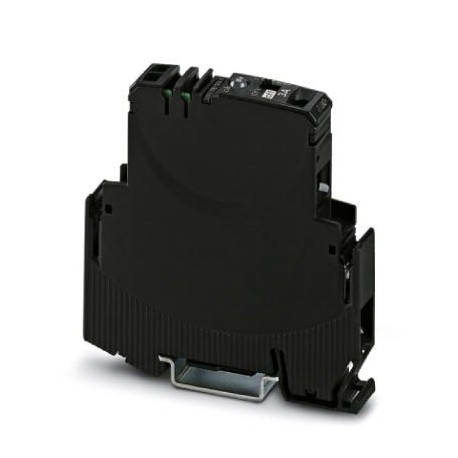

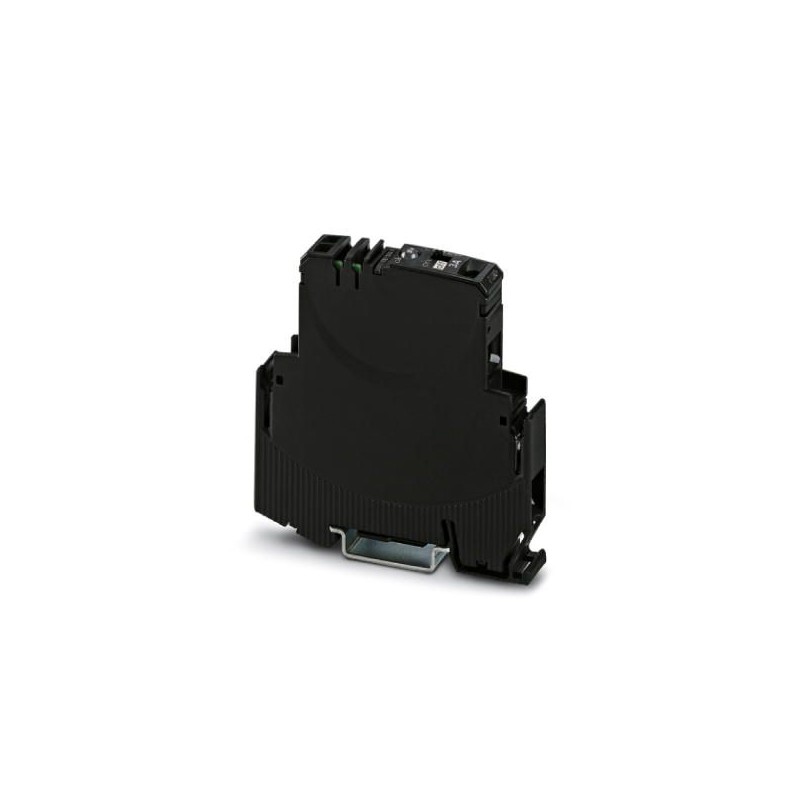

EC-E1 3A
0903025
PHOENIX_CONTACT
1
Disjoncteur de protection d'appareils électronique
Blocs de jonction > Bloc de jonction à fusible
Protection surtensions
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 0903025 |
---|---|
Unité de conditionnement | 6 pcs |
Page catalogue | Page 326 (C-4-2017) |
GTIN | 4046356328012 |
Poids par pièce (hors emballage) | 0,066 KGM |
Numéro du tarif douanier | 85362010 |
Pays d'origine | DE (Allemagne) |
Instruction pour le montage | En cas de montage en série sans refroidissement par convection, l'intensité nominale de l'appareil ne doit pas dépasser 80 % maximum en raison de l'influence thermique en service continu (durée d'enclenchement de 100 %). Dans les installations ou machines, des précautions particulières doivent être prises afin d'éviter tout redémarrage des éléments (p. ex. utilisation d'un API de sécurité). Le montage en parallèle de plusieurs disjoncteurs n'est pas autorisé. |
---|---|
Type de montage | Profilé : 35 mm |
Coloris | noir |
Classe d'inflammabilité selon UL 94 | V0 |
Fusible | électronique |
---|---|
Type de fusible | Disjoncteur |
Tension de choc assignée | 0,5 kV |
Tension de service | 24 V DC |
18 V DC ... 32 V DC | |
Intensité nominale IN | 3 A |
Fusible requis en amont | pas nécessaire, élément Fail-Safe intégré |
Rigidité diélectrique | max. 32 V DC (Circuit de charge) |
Degré de pollution | 2 |
Pouvoir de coupure ICN | Limitation de courant active |
Plage de courant de repos I0 | typ. 25 mA ±5 mA (à l'état actif) |
Indice de protection | IP20 (Boîtiers) |
---|---|
Température ambiante (fonctionnement) | 0 °C ... 50 °C (pas de condensation) |
Section de conducteur rigide min. | 0,5 mm² |
---|---|
Section de conducteur rigide max. | 16 mm² |
Section de conducteur souple min. | 0,5 mm² |
Section de conducteur souple max. | 16 mm² |
Section du conducteur AWG min. | 20 |
Section du conducteur AWG max. | 6 |
Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,5 mm² |
10 mm² | |
Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,5 mm² |
Section de conducteur souple avec embout et cône d'entrée isolant max. | 10 mm² |
2 conducteurs rigides de même section min. | 0,5 mm² |
2 conducteurs rigides de même section max. | 4 mm² |
2 conducteurs souples de même section min. | 0,5 mm² |
2 conducteurs souples de même section max. | 4 mm² |
2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,5 mm² |
2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 2,5 mm² |
2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 6 mm² |
Type de raccordement | Raccordement vissé |
Longueur à dénuder | 10 mm |
Filetage vis | M4 |
Couple de serrage max. | 1,2 Nm |
Normes/prescriptions | UL 508 |
---|---|
CSA 22.2 N° 14 | |
UL 2367 | |
CSA 22.2 N° 142 | |
CSA 22.2 N° 213 | |
UL 1604 |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes | |
PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 57 Mbytes | |
PHOENIX CONTACT-0903025-EC-E1 3A | 113 Kbytes |
