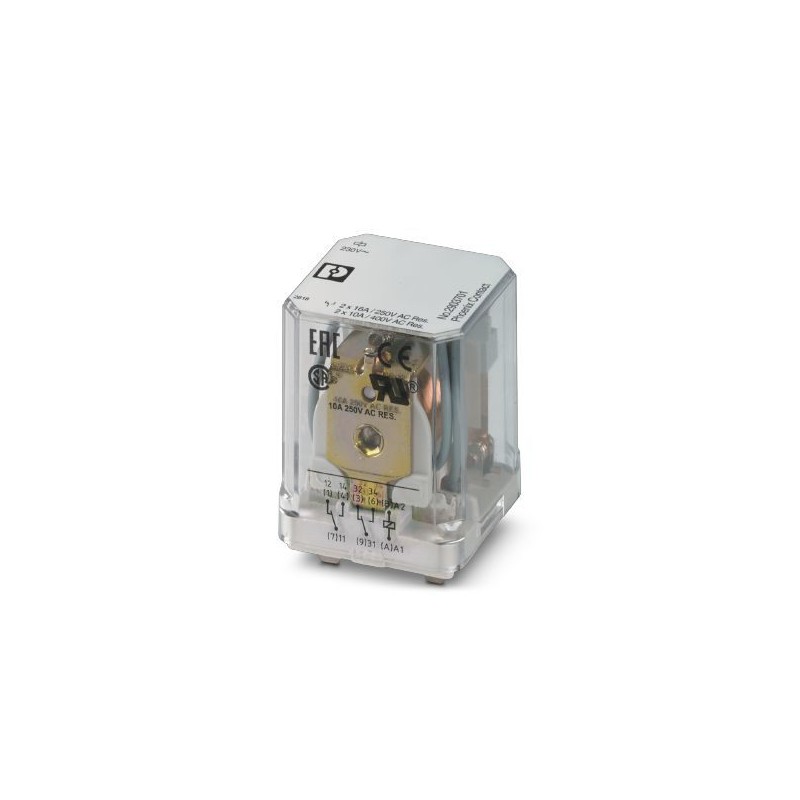

REL-PR2-230AC/2X21 2903701 PHOENIX CONTACT Relais individuels
REL-PR2-230AC/2X21
2903701
PHOENIX_CONTACT
Relais individuels
Relais industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2903701 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 326 (C-5-2017) |
| GTIN | 4046356759137 |
| Poids par pièce (hors emballage) | 0,082 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Côté excitation
| Tension nominale d'entrée UN | 230 V AC |
|---|---|
| Plage de tension d'entrée rapportée à UN | voir diagramme |
| Fréquence du réseau | 50/60 Hz |
| Courant d'entrée typique pour UN | 12 mA |
| Temps d'amorçage typique | 5 ms ... 25 ms (en fonction de la position des phases) |
| Plage de temps de retombée typique | 5 ms ... 20 ms (en fonction de la position des phases) |
| Puissance dissipée en condition nominale | 2,76 W |
Côté contact
| Type de contact | 2 inverseurs |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 440 V AC |
| 250 V DC | |
| Tension de commutation minimale | 10 V (Pour 24 mA) |
| Courant de commutation minimal | 10 mA (pour 24 V) |
| Courant d'enclenchement maximal | 50 A (20 ms, contact NO) |
| Intensité permanente limite | 16 A |
| Puissance de coupure (charge ohmique) max. | 384 W (pour 24 V DC) |
| 124 W (à 48 V DC) | |
| 108 W (à 60 V DC) | |
| 52 W (à 110 V DC) | |
| 70 W (à 220 V DC) | |
| 4000 VA (pour 250 V AC) | |
| 4000 VA (à 440 V AC) | |
| Pouvoir de coupure | 2 A (à 24 V, DC13) |
| 0,22 A (à 120 V, DC13) | |
| 0,11 A (à 250 V, DC13) | |
| 3 A (à 120 V, AC15) | |
| 1,5 A (à 240 V, AC15) | |
| Charge moteur monophasé | 800 W (à 230 V, AC3) |
| Charge moteur selon UL 508 | 1/3 HP, 120 V AC (contact NO) |
| 1/2 HP, 240 V AC (contact NO) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 2,5 kVeff(50 Hz, 1 min) |
|---|---|
| Tension d'essai contact de relais/contact de relais | 2,5 kVeff(50 Hz, 1 min) |
| Tension d'essai inverseur/inverseur | 2,5 kVeff(50 Hz, 1 min) |
| Mode de fonctionnement | 100 % ED |
| Indice de protection | RT I |
| Durée de vie mécanique | env. 107cycles |
| Durée de vie électrique | voir diagramme |
| Emplacement pour le montage | indifférent |
| Poids net (SAP) | 81,6 g |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| Normes/Prescriptions | CEI 60664 |
| CEI 61810 | |
| Tension d'isolement assignée | 250 V AC |
| Tension de choc assignée | 4 kV |
| Isolant | Isolation de base |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2903701-REL-PR2-230AC/2X21 | 143 Kbytes |
|
