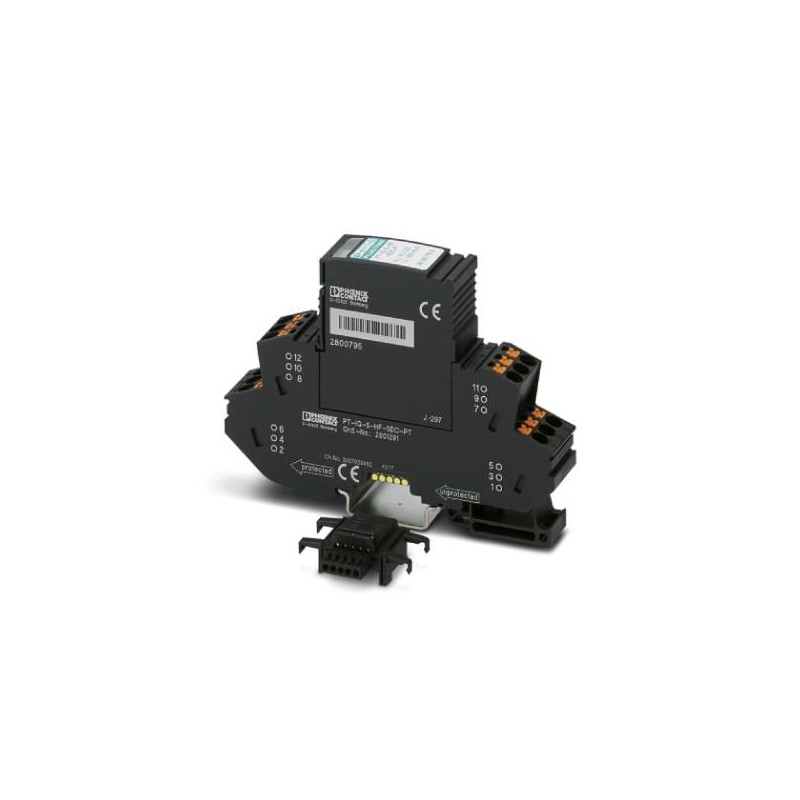

PT-IQ-5-HF-5DC-PT 2801291 PHOENIX CONTACT Dispositif de protection antisurtension
PT-IQ-5-HF-5DC-PT
2801291
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2801291 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 146 (C-4-2017) |
| GTIN | 4046356766722 |
| Poids par pièce (hors emballage) | 0,121 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 4000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir foncé RAL 9005 |
| Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
| Type de montage | Profilé : 35 mm |
| Type | Module pour profilés enfichables en deux parties |
| Sens de l'action | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Vitesse de transmission | 90 MBit/s |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 5 V DC |
| Tension permanente maximale UC | 6 V DC |
| 4 V AC | |
| Courant de référence | 600 mA (40 °C) |
| Courant utile de service ICpour UC | ≤ 800 µA (par circuit) |
| Courant résidual IPE | ≤ 800 µA (par circuit) |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 10 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 10 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs (fil-terre) | 2,5 kA |
| Courant de décharge global Itotal(8/20) µs | 20 kA |
| Niveau de protection Up(fil-fil) | ≤ 90 V (C1 - 1 kV / 500 A) |
| ≤ 30 V (C3 - 25 A) | |
| ≤ 30 V (C3 - 50 A) | |
| ≤ 140 V (C2 - 10 kV / 5 kA) | |
| Niveau de protection Up(fil-terre) | ≤ 90 V (C1 - 1 kV / 500 A) |
| ≤ 140 V (C2 - 10 kV / 5 kA) | |
| ≤ 30 V (C3 - 25 A) | |
| ≤ 30 V (C3 - 50 A) | |
| Niveau de protection Upstatique (fil-fil) | ≤ 45 V (C1 - 1 kV / 500 A) |
| Niveau de protection Upstatique (fil-terre) | ≤ 45 V (C1 - 1 kV / 500 A) |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 1 ns |
| Perte d'insertion aE, sym. | typ. 0,3 dB (≤ 10 MHz / 150 Ω) |
| Perte d'insertion aE, asym. | typ. 0,3 dB (≤ 10 MHz / 150 Ω) |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 60 MHz |
| Fréquence limite fg (3 dB), asym. (GND) dans le système 150 Ohm | typ. 60 MHz |
| Capacité (fil-fil) | typ. 30 pF |
| Capacité (fil-masse du signal) | typ. 30 pF |
| Résistance en série | 1,2 Ω ±5 % |
| Message protection antisurtension défectueuse | optique, à plusieurs niveaux |
| Protection max. en amont nécessaire | 600 mA (FF) |
| Résistance aux courants de choc (fil-fil) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C2 - 10 kA | |
| C3 - 25 A | |
| C3 - 50 A | |
| Résistance aux courants de choc (fil-terre) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C2 - 10 kA | |
| C3 - 25 A | |
| C3 - 50 A | |
| D1 - 2,5 kA | |
| Résistance aux courants de choc (fil-masse du signal) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C2 - 10 kA | |
| C3 - 25 A | |
| C3 - 50 A | |
| Heure de réinitialisation d'impulsion (fil-fil) | ≤ 10 ms |
| Temps de réinitialisation d'impulsion (fil-masse du signal) | ≤ 10 ms |
Caractéristiques de raccordement
| Type de raccordement | Raccordement Push-in |
|---|---|
| Longueur à dénuder | 10 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Normes et spécifications
| Normes/prescriptions | CEI 61643-21 2000 + A1:2008 + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 | |
| EN 61000-6-2 2005 | |
| EN 61000-6-3 2007 + A1:2011 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2801291-PT-IQ-5-HF-5DC-PT | 143 Kbytes |
|
