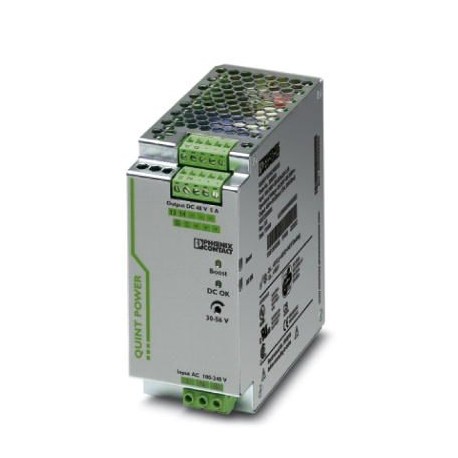

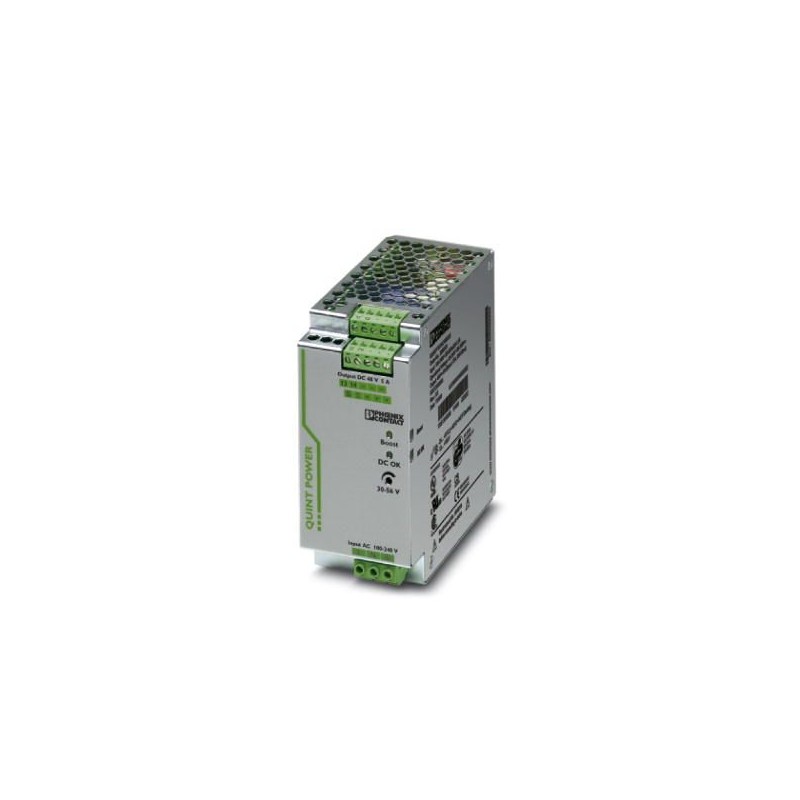

QUINT-PS/1AC/48DC/ 5
2866679
PHOENIX_CONTACT
1
Alimentation
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2866679 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 213 (C-4-2017) |
GTIN | 4046356307895 |
Poids par pièce (hors emballage) | 1,482 KGM |
Numéro du tarif douanier | 85044030 |
Pays d'origine | TH (Thaïlande) |
Largeur | 60 mm |
---|---|
Hauteur | 130 mm |
Profondeur | 125 mm |
Largeur en cas de montage alternatif | 122 mm |
Hauteur en cas de montage alternatif | 130 mm |
Profondeur en cas de montage alternatif | 63 mm |
Indice de protection | IP20 |
---|---|
Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
Température ambiante (type de démarrage testé) | -40 °C |
Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Humidité de l'air max. admissible (service) | 95 % (à 25 °C, sans condensation) |
Classe climatique | 3K3 (selon EN 60721) |
Degré de pollution | 2 |
Hauteur d'installation | 5000 m |
Plage de tension nominale d'entrée | 100 V AC ... 240 V AC |
---|---|
Plage de tension d'entrée | 85 V AC ... 264 V AC |
90 V DC ... 350 V DC | |
Rigidité diélectrique maximum | 300 V AC |
Plage de fréquence AC | 45 Hz ... 65 Hz |
Plage de fréquence DC | 0 Hz |
Courant de décharge vers PE | < 3,5 mA |
Courant absorbé | 2,8 A (120 V AC) |
1,2 A (230 V AC) | |
2,4 A (110 V DC) | |
1,2 A (220 V DC) | |
Consommation nominale | 270 VA |
Choc de courant d'enclenchement | < 15 A (typique) |
Protection contre microcoupures | > 40 ms (120 V AC) |
> 40 ms (230 V AC) | |
Fusible d'entrée | 6,3 A (temporisé, intérieur) |
Sélection des fusibles appropriés | 10 A ... 16 A (AC: Caractéristique B, C, D, K) |
Dénomination de la protection | Protection contre les transitoires |
Circuit/composant de protection | Varistance |
Tension de sortie nominale | 48 V DC ±1 % |
---|---|
Plage de réglage de la tension de sortie (USet) | 30 V DC ... 56 V DC (> 48 V DC, constante de puissance limitée) |
Courant nominal de sortie (IN) | 5 A (-25 °C ... 60 °C, UOUT= 48 V DC) |
POWER BOOST (IBoost) | 7,5 A (-25 °C ... 40 °C permanents, UOUT= 48 V DC) |
Selective Fuse Breaking (ISFB) | 30 A (12 ms) |
Derating | 60 °C ... 70 °C (2,5 % / K) |
Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
Connectabilité en série | oui |
Résistance à l'alimentation de retour | max. 60 V DC |
Protection antisurtension en sortie | < 60 V DC |
Tolérance de réglage | < 1 % (modification charge statique 10 % ... 90 %) |
< 2 % (modification charge dynamique 10 % ... 90 %) | |
< 0,1 % (modification tension d'entrée ±10 %) | |
Ondulation résiduelle | < 50 mVCC(pour les valeurs nominales) |
Puissance de sortie | 240 W |
Temps d'enclenchement typique | < 0,5 s |
Puissance dissipée à vide maximale | 7 W |
Puissance dissipée charge nominale max. | 21 W |
Poids net | 1,1 kg |
---|---|
Rendement | > 92,5 % (à 230 V AC et aux valeurs nominales) |
Tension d'isolement entrée/sortie | 4 kV AC (homologation du type) |
2 kV AC (Contrôle individuel) | |
Tension d'isolement entrée/PE | 3,5 kV AC (homologation du type) |
2 kV AC (Contrôle individuel) | |
Tension d'isolement sortie/PE | 500 V DC (Contrôle individuel) |
Classe de protection | I |
Indice de protection | IP20 |
MTBF (IEC 61709, SN 29500) | > 950000 h (25 °C) |
> 530000 h (40 °C) | |
> 235000 h (60 °C) | |
Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
Conseils pour le montage | juxtaposable : PN≥50 %, horizontale 5 mm, près des composants actifs 15 mm, verticale 50 mm juxtaposable : PN≥50 %, horizontale 0 mm, en haut verticale 40 mm, en bas verticale 20 mm |
Type de raccordement | Raccordement vissé enfichable |
---|---|
Section de conducteur rigide min. | 0,2 mm² |
Section de conducteur rigide max. | 2,5 mm² |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section du conducteur AWG min. | 16 |
Section du conducteur AWG max. | 12 |
Longueur à dénuder | 7 mm |
Filetage vis | M3 |
Type de raccordement | Raccordement vissé enfichable |
---|---|
Section de conducteur rigide min. | 0,2 mm² |
Section de conducteur rigide max. | 2,5 mm² |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section du conducteur AWG min. | 16 |
Section du conducteur AWG max. | 12 |
Longueur à dénuder | 7 mm |
Filetage vis | M3 |
Section de conducteur rigide min. | 0,2 mm² |
---|---|
Section de conducteur rigide max. | 2,5 mm² |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section du conducteur AWG min. | 16 |
Section du conducteur AWG max. | 12 |
Filetage vis | M3 |
Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
---|---|
Emission | EN 55011 (EN 55022) |
Immunité | EN 61000-6-2:2005 |
Connexion selon la norme | CSA |
Normes/Prescriptions | EN 61000-4-2 |
Décharge par contact | 4 kV (Sévérité de contrôle 2) |
Normes/Prescriptions | EN 61000-4-3 |
Plage de fréquence | 80 MHz ... 1 GHz |
Intensité de champ | 10 V/m (Sévérité de contrôle 3) |
Plage de fréquence | 1,4 GHz ... 2 GHz |
Intensité de champ | 3 V/m (Sévérité de contrôle 2) |
Normes/Prescriptions | EN 61000-4-4 |
Remarque | Critère B |
Normes/Prescriptions | EN 61000-6-3 |
EN 61000-4-6 | |
Plage de fréquence | 0,15 MHz ... 80 MHz |
Tension | 10 V (Sévérité de contrôle 3) |
Directive basse tension | Conformité à la directive NSR 2006/95/CE |
Norme – sécurité électrique | CEI 60950-1/VDE 0805 (SELV) |
Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
Norme – Faible tension de protection | CEI 60950-1 (SELV) et EN 60204-1 (PELV) |
Norme, sectionnement sûr | DIN VDE 0100-410 |
Norme - Protection contre les courants dangereux pour les personnes, exigences fondamentales pour un isolement sûr dans les équipements électriques | EN 50178 |
Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 |
Norme - Sécurité pour les appareils | BG (type contrôlé) |
Norme - homologation médicale | CEI 60601-1, 2 x MOOP |
Homologations UL | UL Listed UL 508 |
Norme UL/C-UL Recognized UL 60950-1 | |
UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux) | |
Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
15 Hz ... 150 Hz, 2,3g, 90 min. | |
Demande d'homologation de l'industrie des semi-conducteurs concernant les chutes de tension du secteur | Semi F47-0706 |
Dispositifs de traitement de l'information - Sécurité (schéma CB ) | Schéma CB |
Applications ferroviaires | EN 50121-4 |
Catégorie de surtension (EN 62477-1) | III |
China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
