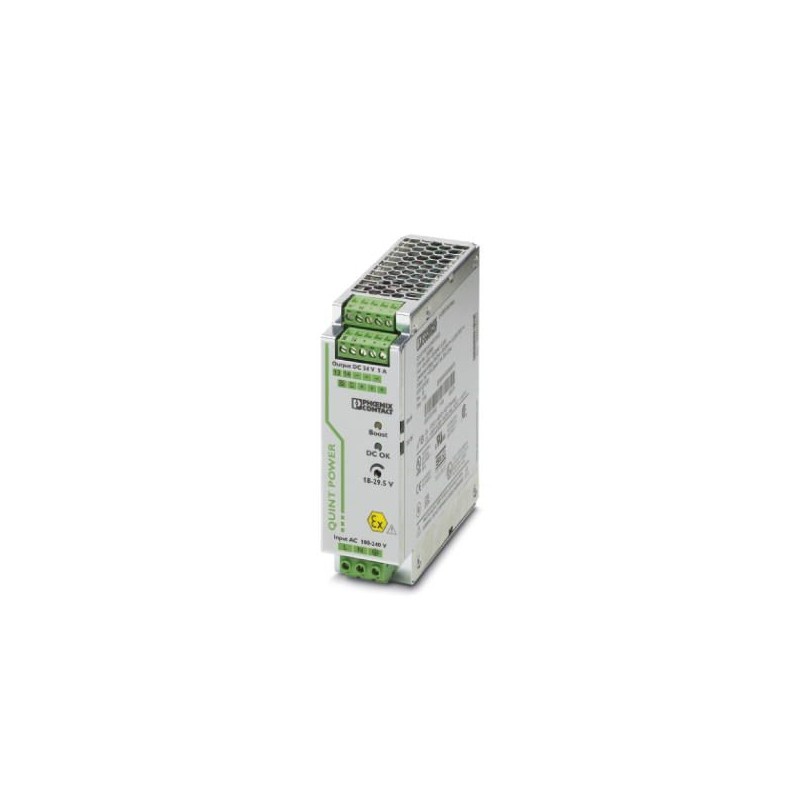

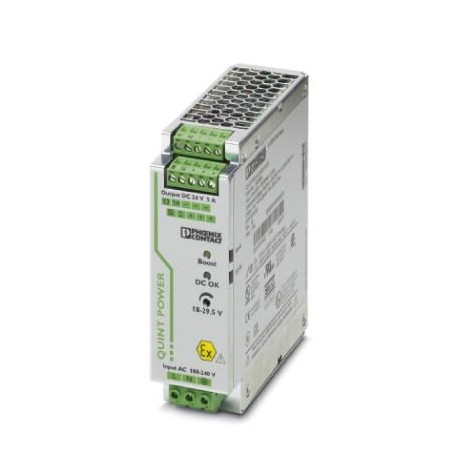

QUINT-PS/1AC/24DC/ 5/CO 2320908 PHOENIX CONTACT Alimentation, protégée par vernis
QUINT-PS/1AC/24DC/ 5/CO
2320908
PHOENIX_CONTACT
Alimentation, protégée par vernis
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2320908 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 216 (C-4-2017) |
| GTIN | 4046356520010 |
| Poids par pièce (hors emballage) | 0,700 KGM |
| Numéro du tarif douanier | 85044030 |
| Pays d'origine | TH (Thaïlande) |
Cotes
| Largeur | 40 mm |
|---|---|
| Hauteur | 130 mm |
| Profondeur | 125 mm |
| Largeur en cas de montage alternatif | 122 mm |
| Hauteur en cas de montage alternatif | 130 mm |
| Profondeur en cas de montage alternatif | 43 mm |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | 100 % (à 25 °C, sans condensation) |
| Classe climatique | 3K3 (selon EN 60721) |
| Degré de pollution | 2 |
| Hauteur d'installation | 5000 m |
Données d'entrée
| Plage de tension nominale d'entrée | 100 V AC ... 240 V AC |
|---|---|
| 110 V DC ... 250 V DC | |
| Plage de tension d'entrée | 85 V AC ... 264 V AC |
| 90 V DC ... 410 V DC +5 % (UL 508: ≤ 250 V DC) | |
| Rigidité diélectrique maximum | 300 V AC |
| Plage de fréquence AC | 45 Hz ... 65 Hz |
| Plage de fréquence DC | 0 Hz |
| Courant de décharge vers PE | < 3,5 mA |
| Courant absorbé | 1,2 A (120 V AC) |
| 0,6 A (230 V AC) | |
| 1,3 A (110 V DC) | |
| 0,6 A (220 V DC) | |
| Consommation nominale | 141 VA |
| Choc de courant d'enclenchement | < 15 A |
| Protection contre microcoupures | typ. 55 ms (120 V AC) |
| typ. 55 ms (230 V AC) | |
| Fusible d'entrée | 5 A (temporisé, intérieur) |
| Sélection des fusibles appropriés | 6 A ... 16 A (AC: Caractéristique B, C, D, K) |
| Dénomination de la protection | Protection contre les transitoires |
| Circuit/composant de protection | Varistance |
Données de sortie
| Tension de sortie nominale | 24 V DC ±1 % |
|---|---|
| Plage de réglage de la tension de sortie (USet) | 18 V DC ... 29,5 V DC (> 24 V DC, constante de puissance limitée) |
| Courant nominal de sortie (IN) | 5 A (-25 °C ... 60 °C, UOUT= 24 V DC) |
| POWER BOOST (IBoost) | 7,5 A (-25 °C ... 40 °C permanents, UOUT= 24 V DC) |
| Selective Fuse Breaking (ISFB) | 30 A (12 ms) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
| Connectabilité en série | oui |
| Résistance à l'alimentation de retour | max. 35 V DC |
| Protection antisurtension en sortie | < 32 V DC |
| Tolérance de réglage | < 1 % (modification charge statique 10 % ... 90 %) |
| < 2 % (modification charge dynamique 10 % ... 90 %) | |
| < 0,1 % (modification tension d'entrée ±10 %) | |
| Ondulation résiduelle | < 40 mVCC(pour les valeurs nominales) |
| Puissance de sortie | 120 W |
| Temps d'enclenchement typique | < 0,15 s |
| Puissance dissipée à vide maximale | 3 W |
| Puissance dissipée charge nominale max. | 15 W |
Généralités
| Poids net | 0,7 kg |
|---|---|
| Rendement | > 90 % (à 230 V AC et aux valeurs nominales) |
| Tension d'isolement entrée/sortie | 4 kV AC (homologation du type) |
| 2 kV AC (Contrôle individuel) | |
| Tension d'isolement entrée/PE | 3,5 kV AC (homologation du type) |
| 2 kV AC (Contrôle individuel) | |
| Tension d'isolement sortie/PE | 500 V DC (Contrôle individuel) |
| Classe de protection | I |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | > 1134000 h (25 °C) |
| > 635000 h (40 °C) | |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : PN≥50 %, horizontale 5 mm, près des composants actifs 15 mm, verticale 50 mm juxtaposable : PN≥50 %, horizontale 0 mm, en haut verticale 40 mm, en bas verticale 20 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement signalisation
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 12 |
| Filetage vis | M3 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Emission | EN 55011 (EN 55022) |
| Immunité | EN 61000-6-2:2005 |
| Connexion selon la norme | CSA |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | 4 kV (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 10 V/m (Sévérité de contrôle 3) |
| Plage de fréquence | 1,4 GHz ... 2 GHz |
| Intensité de champ | 3 V/m (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-6-3 |
| EN 61000-4-6 | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Tension | 10 V (Sévérité de contrôle 3) |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Norme – sécurité électrique | CEI 60950-1/VDE 0805 (SELV) |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme – Faible tension de protection | CEI 60950-1 (SELV) et EN 60204-1 (PELV) |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
| Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 |
| Norme - Sécurité pour les appareils | BG (type contrôlé) |
| Homologation construction navale | DNV GL (EMC A) |
| Homologations UL | UL/C-UL Listed UL 508 |
| Norme UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux) | |
| Homologation DeviceNet | DeviceNet™Power Supply Conformance Tested |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Demande d'homologation de l'industrie des semi-conducteurs concernant les chutes de tension du secteur | Certificat de conformité SEMI F47-0706 |
| Dispositifs de traitement de l'information - Sécurité (schéma CB ) | CEI 60950-1 (2èmeédition) |
| Applications ferroviaires | EN 50121-4 |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| TÜV 11 ATEX 555674 X | |
| IECEx | Ex nA nC IIC T4 Gc |
| IECEx TUN 11.0002X | |
| Catégorie de surtension (EN 62477-1) | III |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127049000eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
