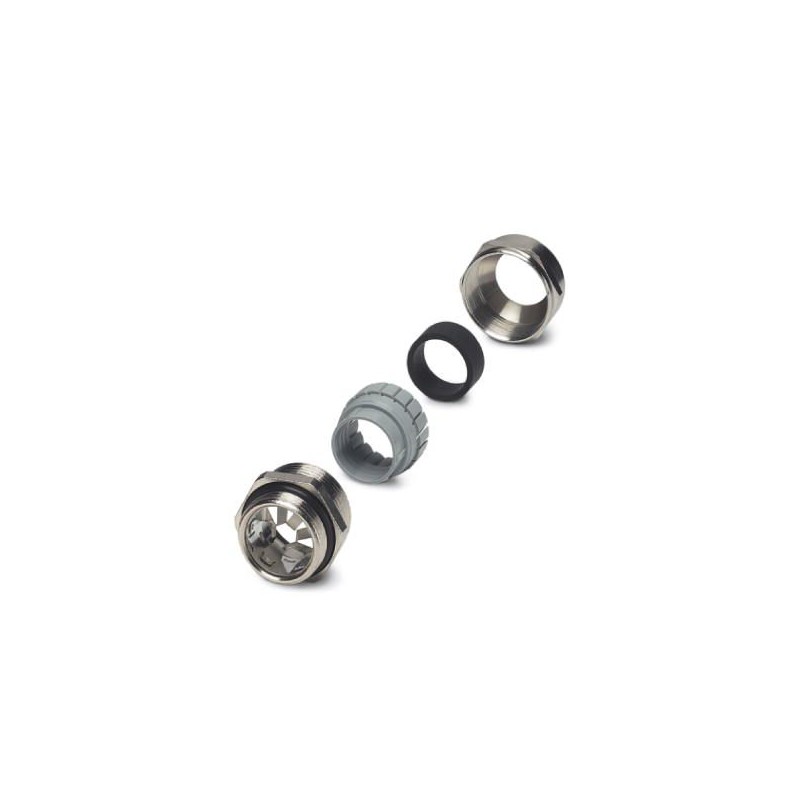

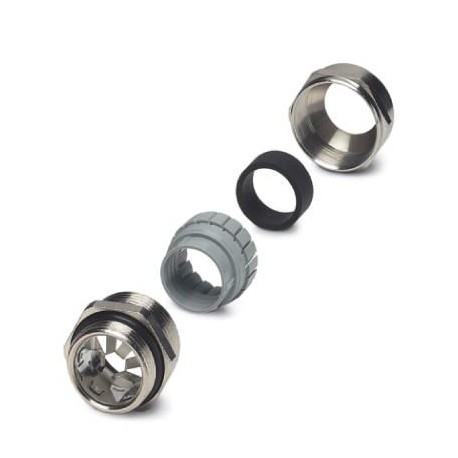

HC-EMV-KV-M20(7-12,5) 1690503 PHOENIX CONTACT Presse-étoupe
HC-EMV-KV-M20(7-12,5)
1690503
PHOENIX_CONTACT
25
Presse-étoupe
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1690503 |
|---|---|
| Unité de conditionnement | 25 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 553 (C-4-2013) |
| GTIN | 4017918822576 |
| Poids par pièce (hors emballage) | 0,040 KGM |
| Numéro du tarif douanier | 74199990 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Longueur | 37 mm |
|---|---|
| Ouverture écrou-chapeau | 24 mm |
| Ouverture manchon | 24 mm |
| Cote d'encoignure six-pans | 26,4 mm |
| Longueur filetage de raccordement | 8 mm |
| Diamètre extérieur du câble | 7 mm ... 12,5 mm |
Conditions ambiantes
| Indice de protection (IP) | IP68 (jusqu'à 5 bars) |
|---|---|
| Température ambiante (fonctionnement) | -20 °C ... 100 °C |
Généralités
| Nombre de conducteurs | 1 |
|---|---|
| Matériau de presse-étoupe | laiton, nickelé |
| Matériau de l'insert | PA |
| Matériau joint d'étanchéité | Néoprène |
| Matériau du joint torique | NBR |
| Blindé | oui |
| Type de filetage côté raccordement | M20 |
| Type de filetage, côté raccordement | M20 |
| Couple de serrage | 12 Nm (Écrou-chapeau) |
| 12 Nm | |
| Couple de serrage écrou-chapeau | 12,00 Nm |
| Coloris | argenté |
| Instruction pour le montage | Instructions de montage : Méthode 1 Séparer la gaine extérieure d'environ 15 mm sans la retirer. Insérer le câble à travers le raccordement vissé et retirer ensuite la gaine extérieure. Retirer maintenant le câble jusqu'à ce que la liaison soit réalisée entre le blindage et le ressort de contact. Méthode 2 Rabattre la tresse de blindage d'environ 15-20 mm sur la gaine extérieure. Insérer les câbles dans le raccordement vissé jusqu'à ce que la liaison soit réalisée entre le blindage et le ressort de contact. Méthode 3 Dénuder la tresse de blindage d'environ 10 mm (dénudage partiel) et insérer le câble dans le raccordement vissé jusqu'à ce que la liaison soit réalisée entre le blindage et le ressort de contact. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141209eCl@ss 4.127141209eCl@ss 5.027149109eCl@ss 5.127149100eCl@ss 6.027149100eCl@ss 7.027149109eCl@ss 8.027149109eCl@ss 9.027144432
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1690503-HC-EMV-KV-M20(7-12,5) | 123 Kbytes |
|
