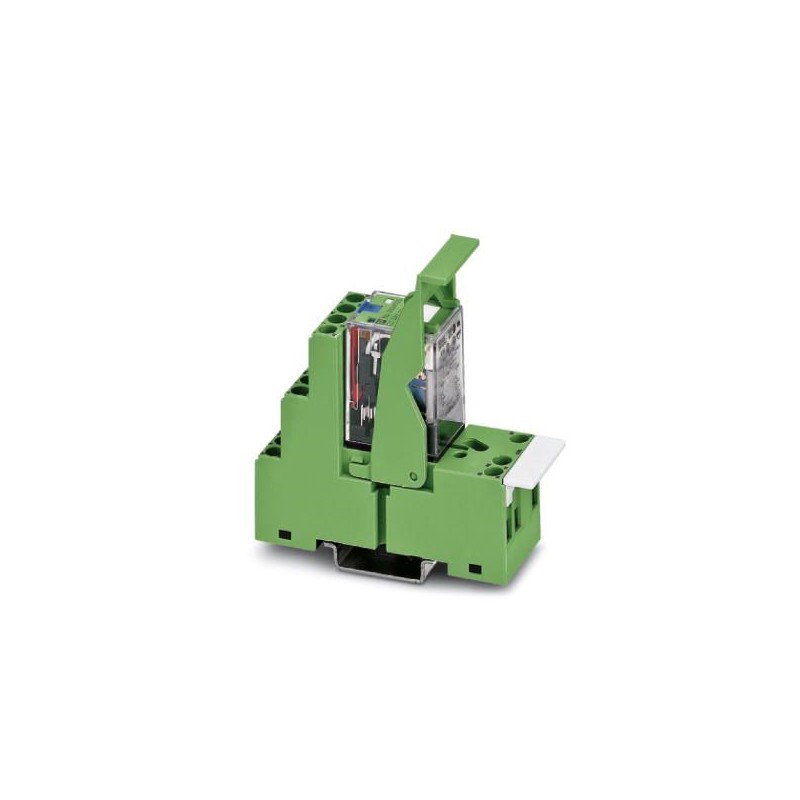

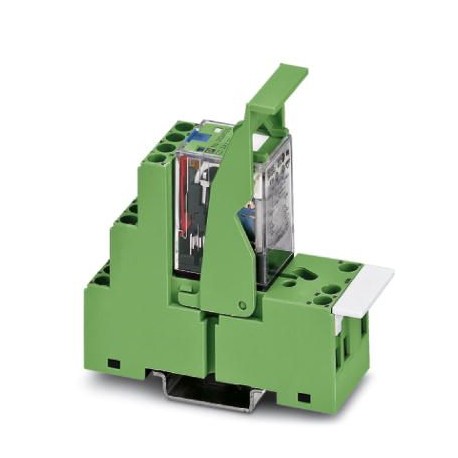

PR2-RSC3-LV- 24AC/2X21
2834656
PHOENIX_CONTACT
5
Module à relais
Relais industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2834656 |
---|---|
Unité de conditionnement | 5 pcs |
Quantité minimum de commande | 5 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 396 (C-7-2015) |
GTIN | 4017918996239 |
Poids par pièce (hors emballage) | 0,116 KGM |
Numéro du tarif douanier | 85364900 |
Pays d'origine | CN (Chine) |
Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
---|
Température ambiante (fonctionnement) | -25 °C ... 60 °C |
---|---|
Température ambiante (stockage/transport) | -25 °C ... 70 °C |
Tension nominale d'entrée UN | 24 V AC |
---|---|
Courant d'entrée typique pour UN | 54 mA (à 50 Hz) |
46 mA (à 60 Hz) | |
Temps d'amorçage typique | 4 ms ... 10 ms |
Plage de temps de retombée typique | 3 ms ... 12 ms |
Circuit de protection | Varistance |
Témoin de présence de la tension de service | LED rouge |
Puissance dissipée en condition nominale | 1,3 W |
Type de contact | 2 inverseurs |
---|---|
Type du contact de commutation | Contact simple |
Matériau des contacts | Ag |
Tension de commutation maximale | 250 V AC/DC |
Tension de commutation minimale | 5 V |
Courant de commutation minimal | 1 mA |
Courant d'enclenchement maximal | 20 A (15 ms) |
Intensité permanente limite | 10 A |
Puissance de coupure (charge ohmique) max. | 240 W (pour 24 V DC) |
160 W (à 48 V DC) | |
110 W (à 60 V DC) | |
72 W (à 110 V DC) | |
130 W (à 220 V DC) | |
2500 VA (pour 250 V AC) |
Tension d'essai bobine de relais/contact de relais | 2 kV (50 Hz, 1 min) |
---|---|
Tension d'essai contact de relais/contact de relais | 2 kV (50 Hz, 1 min) |
Mode de fonctionnement | 100 % ED |
Indice de protection | RT I (Relais) |
Durée de vie mécanique | 5x 107cycles |
Durée de vie électrique | voir diagramme |
Emplacement pour le montage | indifférent |
Conseils pour le montage | Juxtaposables |
Poids net (SAP) | 116,18 g |
Dénomination connexion | Côté excitation |
---|---|
Type de raccordement | Raccordement vissé |
Longueur à dénuder | 7 mm |
Filetage vis | M3 |
Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
Section conduct. AWG | 26 ... 14 |
Dénomination connexion | Côté contact |
---|---|
Type de raccordement | Raccordement vissé |
Longueur à dénuder | 7 mm |
Filetage vis | M3 |
Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
Section conduct. AWG | 26 ... 14 |
Normes/Prescriptions | CEI 60664 |
---|---|
EN 50178 | |
Degré de pollution | 3 |
Catégorie de surtension | II |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Module enfichable, se monte sur PR1 et PR2, avec varistance, tension d'entrée : 12-24 V AC/DC ± 20 %
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes | |
PHOENIX CONTACT-2834656-PR2-RSC3-LV- 24AC/2X21 | 150 Kbytes |
