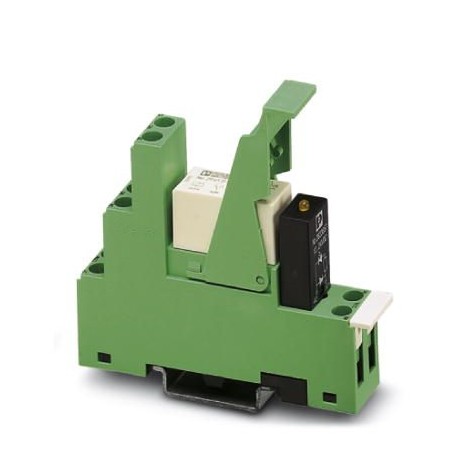

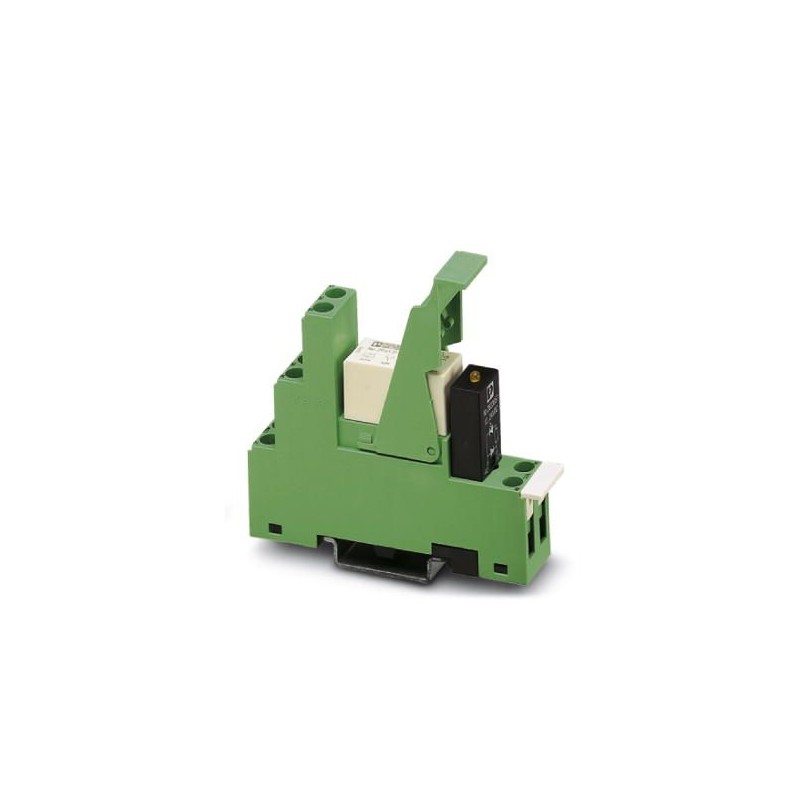

PR1-RSC3-LV-230AC/21AU 2834397 PHOENIX CONTACT Module à relais
PR1-RSC3-LV-230AC/21AU
2834397
PHOENIX_CONTACT
5
Module à relais
Relais industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2834397 |
|---|---|
| Unité de conditionnement | 5 pcs |
| Quantité minimum de commande | 5 pcs |
| Page catalogue | Page 394 (C-7-2015) |
| GTIN | 4046356044288 |
| Poids par pièce (hors emballage) | 0,066 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | CN (Chine) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
Côté excitation
| Tension nominale d'entrée UN | 230 V AC |
|---|---|
| Courant d'entrée typique pour UN | 6 mA (à 50 Hz) |
| 5,5 mA (à 60 Hz) | |
| Temps d'amorçage typique | 3 ms ... 12 ms |
| Plage de temps de retombée typique | 2 ms ... 22 ms |
| Circuit de protection | Varistance |
| Témoin de présence de la tension de service | LED jaune |
| Puissance dissipée en condition nominale | 1,38 W |
Côté contact
| Type de contact | 1 inverseur |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi, revêtement or dur |
| Tension de commutation maximale | 30 V AC |
| 36 V DC | |
| Tension de commutation minimale | 100 mV (pour 10 mA) |
| Courant de commutation minimal | 1 mA (pour 24 V) |
| Courant d'enclenchement maximal | 50 mA |
| Intensité permanente limite | 50 mA |
| Puissance de coupure (charge ohmique) max. | 1,2 W (pour 24 V DC) |
| Pouvoir de coupure | 2 A (à 24 V, AC15) |
Partie contact (avec couche d'or endommagée)
| Matériau des contacts | AgNi |
|---|---|
| Remarque | les valeurs suivantes s'appliquent quand la couche d'or est endommagée |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 12 V (pour 10 mA) |
| Intensité permanente limite | 12 A |
| Courant d'enclenchement maximal | 30 A (300 ms) |
| Courant de commutation minimal | 10 mA (pour 12 V) |
| Puissance de coupure (charge ohmique) max. | 3000 VA (pour 250 V AC) |
| Pouvoir de coupure | 2 A (à 24 V, DC13) |
| 0,2 A (à 110 V, DC13) | |
| 0,2 A (à 250 V, DC13) | |
| 2 A (à 24 V, AC15) | |
| 2 A (à 120 V, AC15) | |
| 2 A (à 250 V, AC15) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 4 kV (50 Hz, 1 min) |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | 3x 107cycles |
| Durée de vie électrique | voir diagramme |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Poids net (SAP) | 65,9 g |
Caractéristiques de raccordement côté entrée
| Dénomination connexion | Côté excitation |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
Caractéristiques de raccordement côté sortie
| Dénomination connexion | Côté contact |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
Normes et spécifications
| Normes/Prescriptions | CEI 60664 |
|---|---|
| EN 50178 | |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Contenu du kit
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
