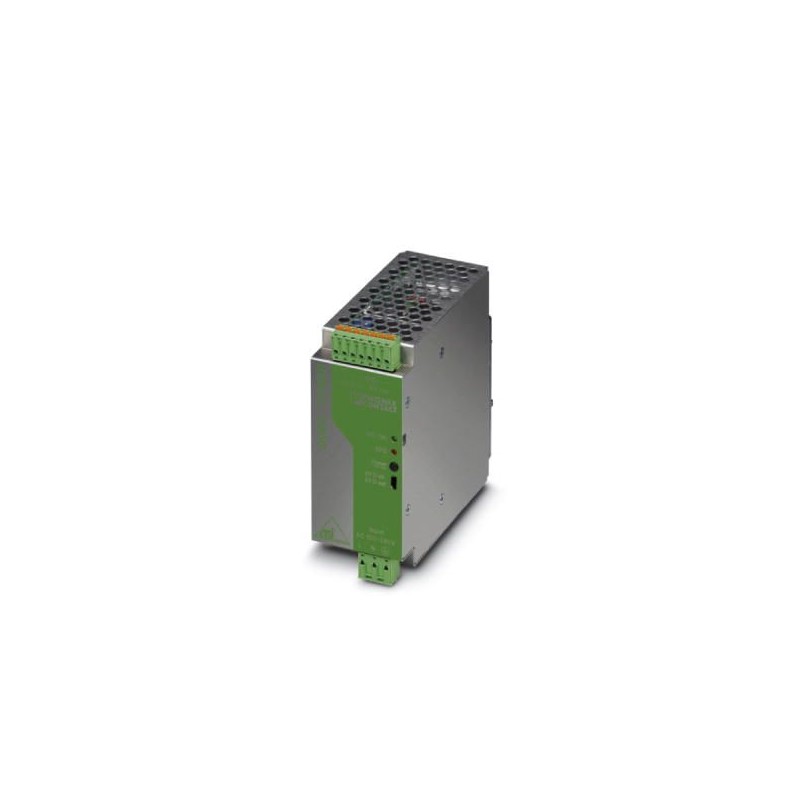

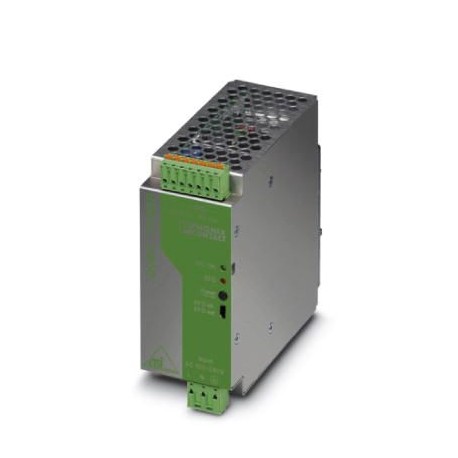

ASI QUINT 100-240/2.4 EFD 2736686 PHOENIX CONTACT Alimentation
ASI QUINT 100-240/2.4 EFD
2736686
PHOENIX_CONTACT
Alimentation
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2736686 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 232 (C-6-2017) |
| GTIN | 4017918959678 |
| Poids par pièce (hors emballage) | 0,750 KGM |
| Numéro du tarif douanier | 85044030 |
| Pays d'origine | TH (Thaïlande) |
Cotes
| Largeur | 55 mm |
|---|---|
| Hauteur | 145 mm |
| Profondeur | 125 mm |
| Largeur en cas de montage alternatif | 122 mm |
| Hauteur en cas de montage alternatif | 145 mm |
| Profondeur en cas de montage alternatif | 58 mm |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | 95 % (à 25 °C, sans condensation) |
Données d'entrée
| Plage de tension nominale d'entrée | 100 V AC ... 240 V AC |
|---|---|
| Plage de fréquence AC | 45 Hz ... 65 Hz |
| Plage de fréquence DC | 0 Hz |
| Courant absorbé | env. 1 A (120 V AC) |
| 0,5 A (230 V AC) | |
| Consommation nominale | 72 W |
| Choc de courant d'enclenchement | < 15 A (typique) |
| Protection contre microcoupures | > 20 ms (120 V AC) |
| > 80 ms (230 V AC) | |
| Fusible d'entrée | 5 A (temporisé, intérieur) |
| Sélection des fusibles appropriés | 6 A ... 16 A (Caractéristique B, C, D, K) |
Données de sortie
| Tension de sortie nominale | 30,1 V DC ±1,5 % |
|---|---|
| Plage de tension de sortie | 28 V DC ... 30 V DC |
| Courant nominal de sortie (IN) | 2,4 A |
| Montage en parallèle autorisé | non |
| Connectabilité en série | oui |
| Ondulation résiduelle | < 30 mVCC |
| Puissance de sortie | 72 W |
| Temps d'enclenchement typique | < 0,5 s |
| Pointes de commutation charge nominale | < 50 mVCC |
| Puissance dissipée à vide maximale | 3 W |
| Puissance dissipée charge nominale max. | 11 W |
Généralités
| Poids net | 0,75 kg |
|---|---|
| Témoin de présence de la tension de service | LED |
| Rendement | > 86 % (à 230 V AC et aux valeurs nominales) |
| Tension d'isolement entrée/sortie | 4 kV AC (homologation du type) |
| 2 kV AC (Contrôle individuel) | |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | raccordement à ressort enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 9 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement à ressort |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Filetage vis | M3 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2004/108/CE |
|---|---|
| Immunité | EN 61000-6-2:2005 |
| Connexion selon la norme | CUL |
| Décharge par contact | 4 kV (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 10 V/m |
| Plage de fréquence | 1,4 GHz ... 2 GHz |
| Intensité de champ | 3 V/m |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Signal | 1 kV (Sévérité de contrôle 2 - asymétrique) |
| Normes/Prescriptions | EN 61000-4-6 |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Tension | 10 V (Sévérité de contrôle 3) |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Norme - sécurité des transformateurs | EN 61558-2-17 |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| DIN VDE 0100-410 | |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
| DIN VDE 0106-1010 | |
| Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 |
| Homologations UL | UL/C-UL Listed UL 508 |
| Norme UL/C-UL Recognized UL 60950-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250202eCl@ss 4.127250202eCl@ss 5.027259205eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242611eCl@ss 8.027242611eCl@ss 9.027242611
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2736686-ASI QUINT 100-240/2.4 EFD | 123 Kbytes |
|
