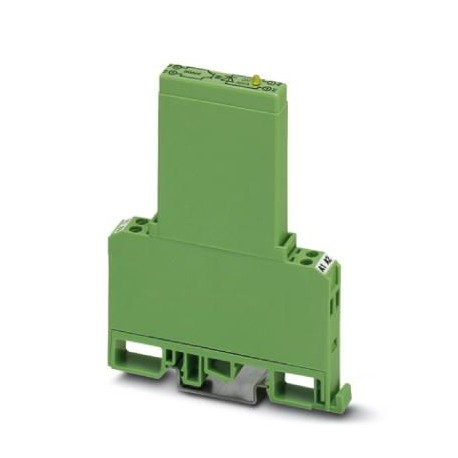

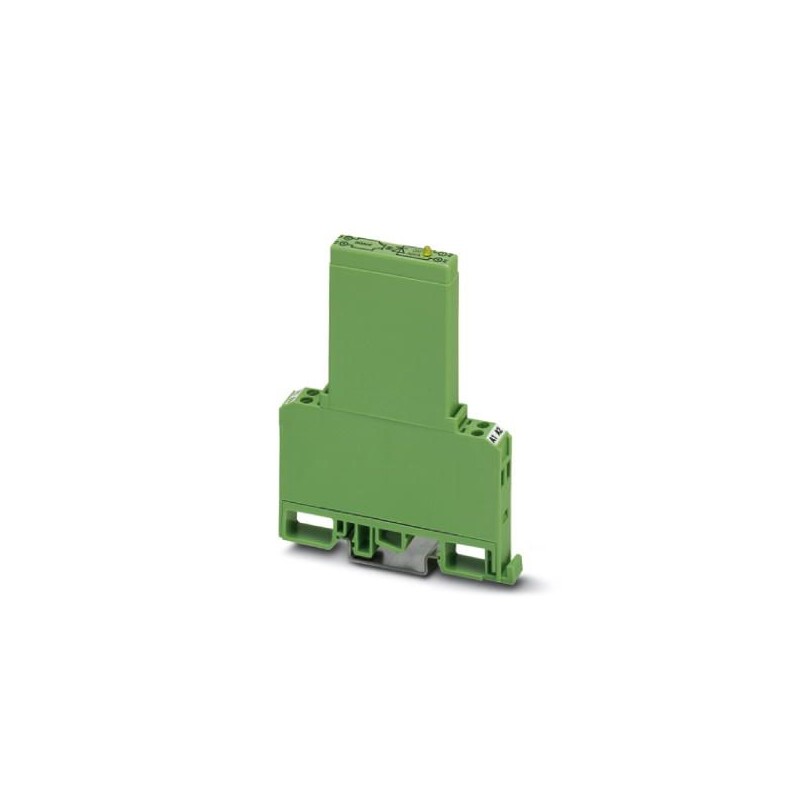

EMG 10-OV-120AC/24DC/1 2944261 PHOENIX CONTACT Module à relais statique
EMG 10-OV-120AC/24DC/1
2944261
PHOENIX_CONTACT
10
Module à relais statique
Relais industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2944261 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 138 (IF-2011) |
| GTIN | 4017918081560 |
| Poids par pièce (hors emballage) | 0,042 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Indice de protection | IP20 |
Données d'entrée
| Tension nominale d'entrée UN | 120 V AC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,8 ... 1,1 |
| Plage de tension d'entrée | 96 V AC ... 144 V AC |
| Seuil de commutation signal « 0 » rapporté à UN | ≤ 0,25 |
| Seuil de commutation signal « 1 » rapporté à UN | ≥ 0,8 |
| Courant d'entrée typique pour UN | 4 mA |
| Temps d'enclenchement typique | 25 ms |
| Temps de coupure typique | 25 ms |
| Affichage d'état | LED jaune |
| Dénomination de la protection | Protection contre inversions de polarité |
| Circuit/composant de protection | Diode contre inversions de polarité |
| Fréquence de transmission | 10 Hz |
Données de sortie
| Tension nominale de sortie | 24 V DC |
|---|---|
| Plage de tension de sortie | 5 V DC ... 36 V DC |
| Intensité permanente limite | 1 A (voir courbe de derating) |
| Courant de choc | 2 A (t = 1 s) |
| Tension inverse de blocage | 45 V DC (Tension de blocage émetteur-collecteur) |
| Chute de tension pour l’intensité permanente limite maximale | ≤ 1 V |
| Circuit de sortie | 2 conducteurs indép. masse |
| Dénomination de la protection | Protection contre inversions de polarité |
| Circuit/composant de protection | Diode contre inversions de polarité |
Caractéristiques de raccordement côté entrée
| Dénomination connexion | Côté entrée |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Caractéristiques de raccordement côté sortie
| Dénomination connexion | Côté sortie |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Généralités
| Tension d'essai entrée/sortie | 3,5 kV AC |
|---|---|
| 3,5 kV AC | |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Mode de fonctionnement | 100 % ED |
| Classe d'inflammabilité selon UL 94 | V0 |
| Normes/Prescriptions | CEI 60664 |
| EN 50178 |
Normes et spécifications
| Normes/Prescriptions | CEI 60664 |
|---|---|
| EN 50178 | |
| Isolant | Isolation de base |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2944261-EMG 10-OV-120AC/24DC/1 | 121 Kbytes |
|
