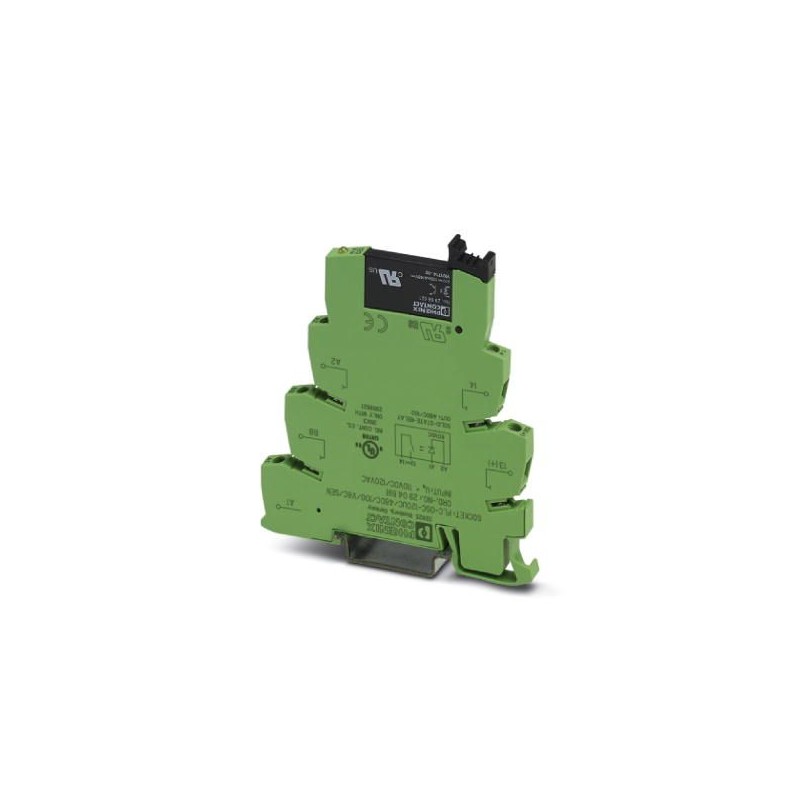

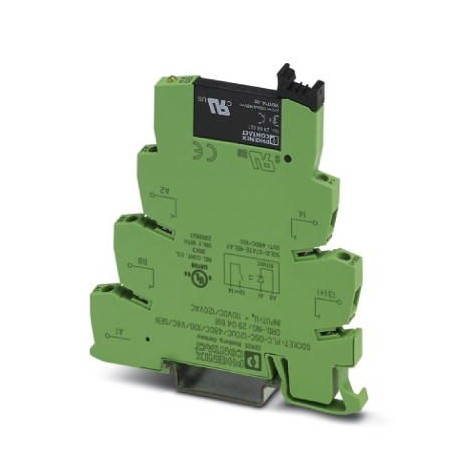

PLC-OSC-120UC/48DC/100/V8C/SEN 2904691 PHOENIX CONTACT PLC-INTERFACE pour fonctions de saisie sur PLC logic,..
PLC-OSC-120UC/48DC/100/V8C/SEN
2904691
PHOENIX_CONTACT
PLC-INTERFACE pour fonctions de saisie sur PLC logic, avec raccordement vissé et relais à semi-conducteurs miniature enfichable, pour montage sur profilé NS 35/7,5, 1 contact NO, entrée : 120 V AC/110 V DC, sortie : 3-48 V DC/100 mA
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Largeur | 6,2 mm |
|---|---|
| Hauteur | 80 mm |
| Profondeur | 94 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
Données d'entrée
| Tension nominale d'entrée UN | 120 V AC (110 V DC) |
|---|---|
| 110 V DC | |
| Plage de tension d'entrée rapportée à UN | 0,8 ... 1,1 |
| Seuil de commutation signal « 0 » rapporté à UN | ≤ 0,3 |
| Seuil de commutation signal « 1 » rapporté à UN | ≥ 0,8 |
| Courant d'entrée typique pour UN | 3,5 mA |
| Temps d'enclenchement typique | 6 ms (pour UN) |
| Temps de coupure typique | 10 ms (pour UN) |
| Témoin de présence de la tension de service | LED jaune |
| Dénomination de la protection | Pont redresseur |
| Circuit/composant de protection | Pont redresseur |
| Fréquence de transmission | 10 Hz |
Données de sortie
| Plage de tension de sortie | 3 V DC ... 48 V DC |
|---|---|
| Intensité permanente limite | 100 mA |
| Chute de tension pour l'intensité permanente limite maximale | ≤ 1 V |
| Circuit de sortie | 2 conducteurs indép. masse |
| Dénomination de la protection | Protection contre inversions de polarité |
| Protection antisurtension | |
| Circuit/composant de protection | Diode contre inversions de polarité |
Caractéristiques de raccordement côté entrée
| Dénomination connexion | Côté entrée |
|---|---|
| Mode de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
Généralités
| Tension d'essai entrée/sortie | 2,5 kV (50 Hz, 1 min) |
|---|---|
| Emplacement pour le montage | Indifférent |
| Conseils pour le montage | Juxtaposables |
| Mode de fonctionnement | 100 % ED |
| Classe d'inflammabilité selon UL 94 | V0 |
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | CEI 60664 |
| EN 50178 | |
| CEI 62103 | |
| Tension de choc assignée / isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2904691-PLC-OSC-120UC/48DC/100/V8C/SEN | 114 Kbytes |
|
