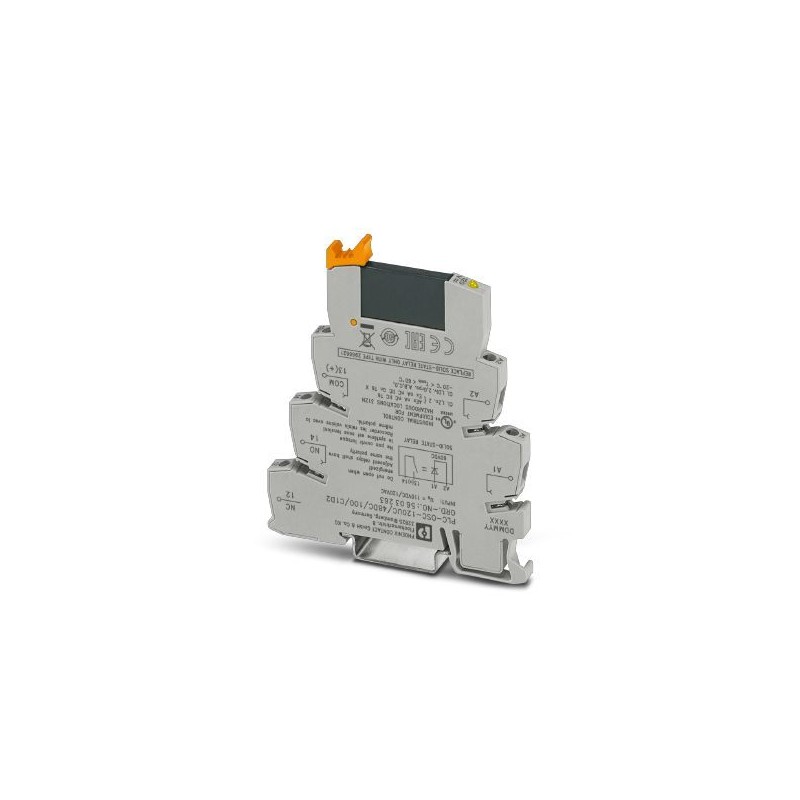

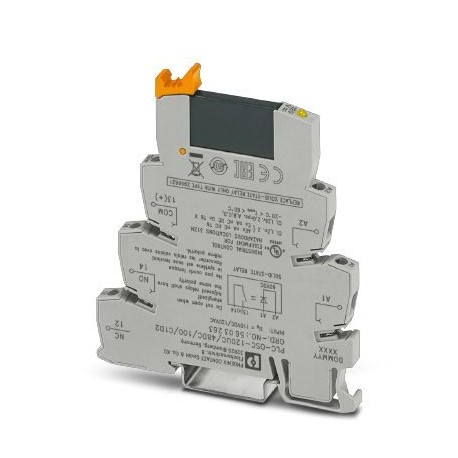

PLC-OSC-120UC/ 48DC/100/C1D2 5603263 PHOENIX CONTACT Optocoupleur
PLC-OSC-120UC/ 48DC/100/C1D2
5603263
PHOENIX_CONTACT
Optocoupleur
Relais > Optocoupleur
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 5603263 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 459 (C-5-2017) |
| GTIN | 4046356683388 |
| Poids par pièce (hors emballage) | 0,033 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Données d'entrée
| Tension nominale d'entrée UN | 120 V AC |
|---|---|
| 110 V DC | |
| Plage de tension d'entrée rapportée à UN | 0,9 ... 1,1 |
| Plage de tension d'entrée | 108 V AC ... 132 V AC |
| 99 V DC ... 121 V DC | |
| Seuil de commutation signal « 0 » rapporté à UN | ≤ 0,3 |
| Seuil de commutation signal « 1 » rapporté à UN | ≥ 0,9 |
| Courant d'entrée typique pour UN | 3,5 mA |
| Temps d'enclenchement typique | 3 ms (pour UN) |
| Temps de coupure typique | 4 ms (pour UN) |
| Témoin de présence de la tension de service | LED jaune |
| Dénomination de la protection | Pont redresseur |
| Circuit/composant de protection | Pont redresseur |
| Fréquence de transmission | 10 Hz |
| Puissance dissipée en condition nominale | 0,42 W |
Données de sortie
| Plage de tension de sortie | 3 V DC ... 48 V DC |
|---|---|
| Intensité permanente limite | 100 mA |
| Chute de tension pour l’intensité permanente limite maximale | ≤ 1 V |
| Circuit de sortie | 2 conducteurs indép. masse |
| Dénomination de la protection | Protection contre inversions de polarité |
| Protection antisurtension | |
| Circuit/composant de protection | Diode contre inversions de polarité |
Caractéristiques de raccordement côté entrée
| Dénomination connexion | Côté entrée |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M 3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
Caractéristiques de raccordement côté sortie
| Dénomination connexion | Côté sortie |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M 3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
Généralités
| Tension d'essai entrée/sortie | 2,5 kV (50 Hz, 1 min) |
|---|---|
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Mode de fonctionnement | 100 % ED |
| Classe d'inflammabilité selon UL 94 | V0 |
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | CEI 60664 |
| EN 50178 | |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| UL, USA | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, USA/Canada | Class I, Div. 2, Groups A, B, C, D |
| UL, Canada | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
Normes et spécifications
| Dénomination | Normes / Spécifications |
|---|---|
| Normes/Prescriptions | CEI 60664 |
| EN 50178 | |
| Isolant | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conformité | Conformité CE |
| UL, USA | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, USA/Canada | Class I, Div. 2, Groups A, B, C, D |
| UL, Canada | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
