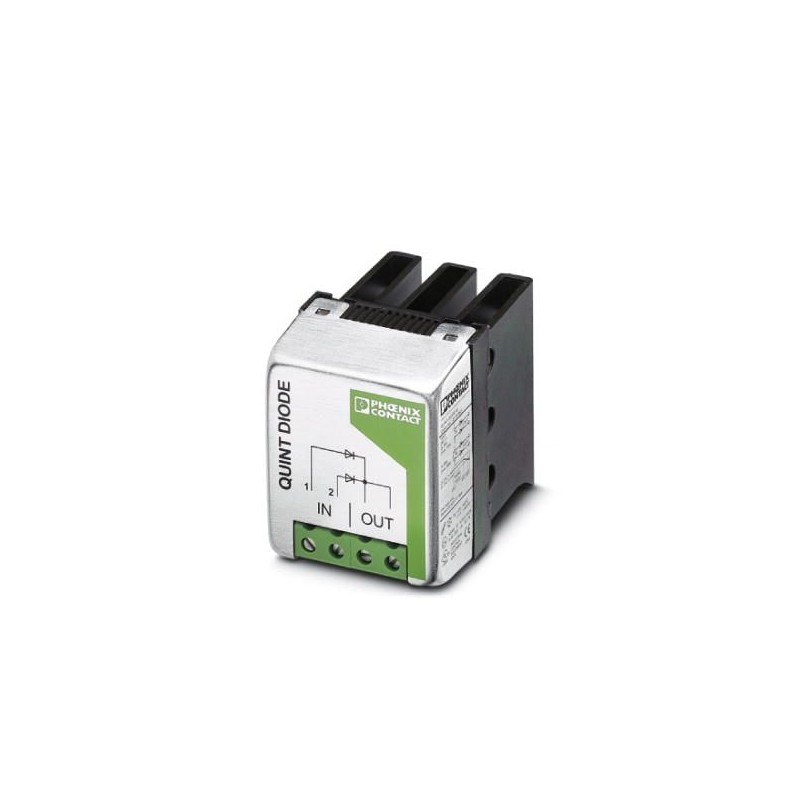

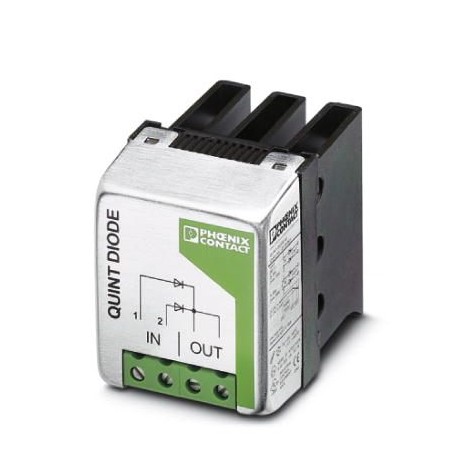

QUINT-DIODE/40 2938963 PHOENIX CONTACT Module pour redondance
QUINT-DIODE/40
2938963
PHOENIX_CONTACT
Module pour redondance
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2938963 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 596 (IF-2009) |
| GTIN | 4017918929534 |
| Poids par pièce (hors emballage) | 0,600 KGM |
| Numéro du tarif douanier | 85049091 |
| Pays d'origine | CN (Chine) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C derating, -25 ... 60 °C) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
| Degré de pollution | 2 |
Données d'entrée
| Tension d'entrée nominale | 24 V DC |
|---|---|
| Plage de tension nominale d'entrée | 24 V DC |
| Plage de tension d'entrée | 0 V DC ... 30 V DC |
| Courant d'entrée nominal | 2x 20 A |
| 1x 40 A | |
| Courant d'entrée max. | 2x 19 A (6 mm² à 40 °C) |
| 1x 39 A (6 mm² à 40 °C) | |
| 2x 16 A (6 mm² à 60 °C) | |
| 1x 32 A (6 mm² à 60 °C) | |
| 2x 27 A (10 mm² à 40 °C) | |
| 1x 54 A (10 mm² à 40 °C) | |
| 2x 21 A (10 mm² à 60 °C) | |
| 1x 43 A (10 mm² à 60 °C) | |
| 2x 30 A (16 mm² à 40 °C) | |
| 1x 60 A (16 mm² à 40 °C) | |
| 2x 24 A (16 mm² à 60 °C) | |
| 1x 48 A (16 mm² à 60 °C) |
Données de sortie
| Tension de sortie nominale | 24 V DC |
|---|---|
| Courant nominal de sortie (IN) | 40 A |
| Connectabilité en série | Non |
| Puissance dissipée charge nominale max. | 20 W |
Généralités
| Poids net | 0,7 kg |
|---|---|
| Rendement | > 97 % |
| Tension d'isolement entrée/PE | 1 kV |
| Tension d'isolement sortie/PE | 1 kV |
| Classe de protection | II (en armoire électrique fermée) |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | 28571428 h (40 °C) |
| Emplacement pour le montage | profilé horizontal et vertical NS 35, EN 60715 |
| Conseils pour le montage | juxtaposables : horizontalement 20 mm, verticalement 50 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 16 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 10 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 6 |
| Longueur à dénuder | 10 mm |
| Filetage vis | M4 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 16 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 10 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 6 |
| Longueur à dénuder | 10 mm |
| Filetage vis | M4 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Normes/Prescriptions | EN 60079-0 |
| Emission | EN 55011 |
| Immunité | EN 61000-6-2:2005 |
| Connexion selon la norme | CUL |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Homologation construction navale | DNV GL (EMC A), ABS |
| Homologations UL | UL/C-UL Listed UL 508 |
| Norme UL/C-UL Recognized UL 60950-1 | |
| UL/C-UL Listed UL 1604, classe I, division 2, groupes A, B, C, D. | |
| ATEX | II 3G Ex nA IIC T4 Gc |
| KEMA 03 ATEX 1197X |
Classifications
eCl@ss 4.027040801eCl@ss 4.127040801eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027371010eCl@ss 8.027371010eCl@ss 9.027371010
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2938963-QUINT-DIODE/40 | 121 Kbytes |
|
