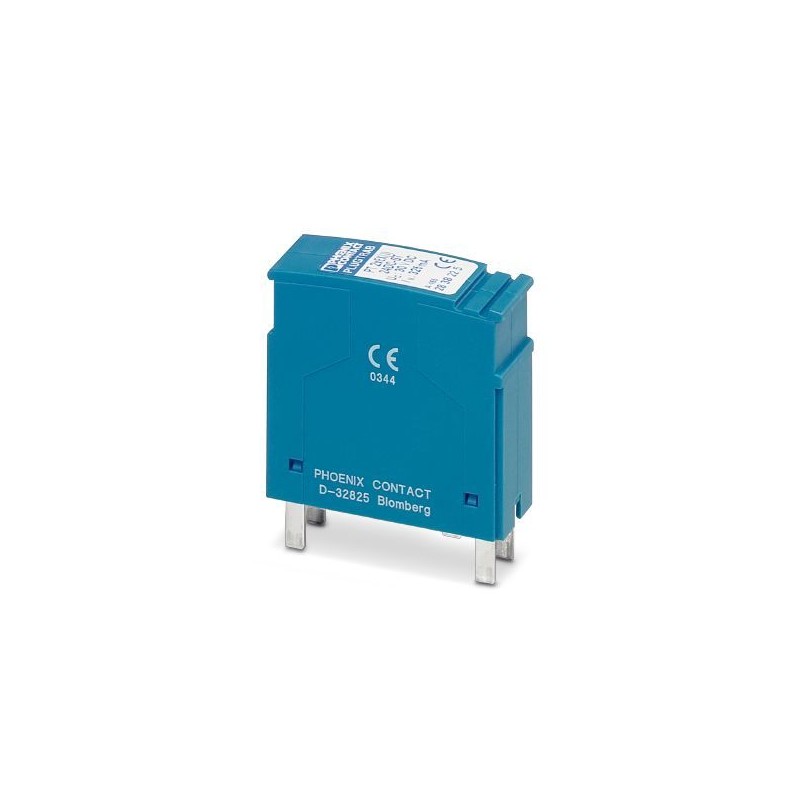

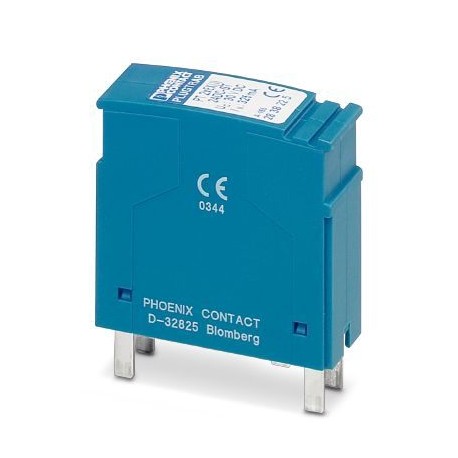

PT 2XEX(I)-24DC-ST 2838225 PHOENIX CONTACT Connecteur de protection antisurtension
PT 2XEX(I)-24DC-ST
2838225
PHOENIX_CONTACT
10
Connecteur de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2838225 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 132 (C-4-2017) |
| GTIN | 4017918182861 |
| Poids par pièce (hors emballage) | 0,021 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Hauteur | 44,8 mm |
|---|---|
| Largeur | 17,5 mm |
| Profondeur | 51,7 mm |
| Pas | 1 UL |
| Hauteur module complet | 90 mm |
| Largeur module complet | 17,7 mm |
| Profondeur module complet | 65,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | bleu ciel RAL 5015 |
| Type de montage | sur embase |
| Type | Connecteur mâle |
| Nombre de pôles | 4 |
| Sens de l'action | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.00 |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 24 V DC |
| Tension permanente maximale UC | 30 V DC |
| 21 V AC | |
| Courant de référence | 325 mA (40 °C) |
| Courant utile de service ICpour UC | ≤ 5 µA |
| Courant résidual IPE | ≤ 4 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 10 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 10 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs (fil-fil) | 1 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs (fil-terre) | 2 kA (au total) |
| Courant de décharge global Itotal(8/20) µs | 20 kA |
| Courant de décharge global Itotal(10/350) µs | 2 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 10 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 20 kA (au total) |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 30 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 45 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 1 kV |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 45 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 1 kV |
| Tension résiduelle pour In(fil-fil) | ≤ 45 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 50 V |
| Niveau de protection Up(fil-fil) | ≤ 45 V (C1 - 0,5 kV / 250 A) |
| ≤ 50 V (C1 - 1 kV / 500 A) | |
| ≤ 60 V (C2 - 2 kV / 1 kA) | |
| ≤ 100 V (C2 - 10 kV / 5 kA) | |
| ≤ 50 V (C3 - 10 A) | |
| ≤ 50 V (C3 - 25 A) | |
| ≤ 150 V (D1 - 1 kA) | |
| Niveau de protection Up(fil-terre) | ≤ 1 kV (C1 - 1 kV / 500 A) |
| ≤ 1 kV (C2 - 2 kV / 1 kA) | |
| ≤ 1 kV (C2 - 10 kV / 5 kA) | |
| ≤ 1 kV (D1 - 1 kA) | |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,5 dB (≤ 900 kHz / 50 Ω) |
| typ. 0,2 dB (≤ 300 kHz / 150 Ω) | |
| typ. 0,1 dB (≤ 60 kHz / 600 Ω) | |
| Fréquence limite fg (3 dB), sym., dans le système 50 Ohm | typ. 4,5 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 1,6 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 600 Ohm | typ. 400 kHz |
| Résistance en série | 2,2 Ω ±10 % |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 315 mA (T) |
| Résistance aux courants de choc (fil-fil) | C1 - 0,5 kV/250 A |
| C1 - 1 kV/500 A | |
| C2 - 2 kV / 1 kA | |
| C2 - 10 kV/5 kA | |
| C3 - 10 A | |
| C3 - 25 A | |
| D1 - 1 kA | |
| Résistance aux courants de choc (fil-terre) | C1 - 1 kV/500 A |
| C2 - 2 kV/1 kA | |
| C2 - 10 kV/5 kA | |
| D1 - 1 kA | |
| Résistance au courant alternatif (fil-terre) | 10 A - 1 s |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé (en relation avec une embase) |
|---|---|
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Normes et spécifications
| Normes/prescriptions | EN 61643-21 A2:2013 |
|---|---|
| EN 60079-0 2012 | |
| EN 60079-11 2012 | |
| EN 60079-26 2007 | |
| CEI 61643-21 A2:2012 | |
| CEI 60079-0 2011 | |
| CEI 60079-11 2011 | |
| CEI 60079-7 2006 |
Généralités
| Capacité interne maximale Ci | 1,3 nF |
|---|---|
| Inductance interne max. Li | 1 µH |
| Constante de temps maximale interne t (Ri/Li) | ≤ 0,2 µs |
| Courant d’entrée max. Ii | 325 mA (T4 / ≤ 80 °C) |
| 325 mA (T5 / ≤ 55 °C) | |
| 325 mA (T6 / ≤ 40 °C) | |
| Tension d'entrée max. Ui | 30 V DC |
| Puissance d'entrée max. Pi | 3 W |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (T4) |
| -40 °C ... 55 °C (T5) | |
| -40 °C ... 40 °C (T6) |
Conformité / homologations
| ATEX | II 1G Ex ia IIC T4...T6 Ga |
|---|---|
| II 1D Ex ia IIIC T135 °C...T85 °C Da | |
| IECEx | Ex ia IIC T4...T6 Ga |
| Ex ia IIIC T135 °C...T85 °C Da |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
