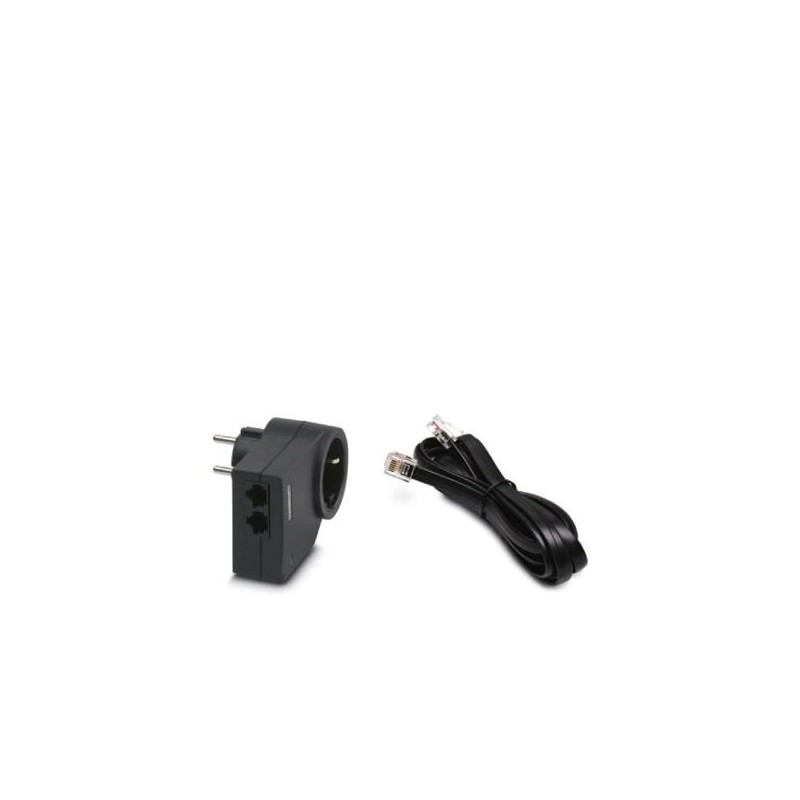

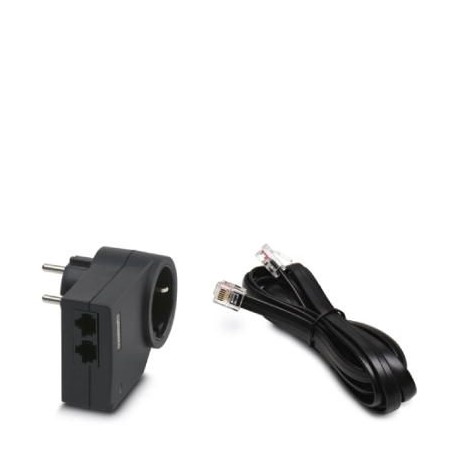

MNT-ISDN D 2882336 PHOENIX CONTACT Dispositif de protection antisurtension type 3
MNT-ISDN D
2882336
PHOENIX_CONTACT
Dispositif de protection antisurtension type 3
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2882336 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 56 (C-6-2015) |
| GTIN | 4046356073417 |
| Poids par pièce (hors emballage) | 0,190 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 75 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 75 °C |
Généralités
| Matériau du boîtier | PA 6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Normes pour les lignes de fuite et distances dans l'air | EN 60664-1 |
| EN 61643-11 | |
| EN 61643-1 | |
| Coloris | noir foncé RAL 9005 |
| S'utilise dans les pays | D, A, NL, E, S, FIN, TR |
| Type de montage | Enfichage dans la prise secteur |
| Type | Adaptateur |
| Sens de l'action | L/N-PE & Signal Line-Earth Ground |
Circuit de protection alimentation
| Types EN | T3 |
|---|---|
| Tension nominale UN | 230 V AC |
| Tension de dimensionnement du module UC(L-N) | 275 V AC |
| Tension de dimensionnement du module UC(L-PE) | 360 V AC |
| Tension de dimensionnement du module UC(N-PE) | 360 V AC |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Courant de charge nominal IL | 16 A (30 °C) |
| Consommation de puissance en veille PC | ≤ 1 VA |
| Courant résidual IPE | ≤ 5 µA |
| Courant nom. de décharge In(8/20)µs | 3 kA (> 5x) |
| Choc combiné UOC | 4 kV |
| Absorption symétrique d'énergie | 140 J (L-N) |
| Absorption asymétrique d'énergie | 220 J (L(N)-PE) |
| Niveau de protection en tension Up(L-N) | ≤ 1,2 kV |
| Niveau de protection en tension Up(L-PE) | ≤ 1,5 kV |
| Niveau de protection en tension Up(N-PE) | ≤ 1,5 kV |
| Temps d'amorçage (L-N) | ≤ 25 ns |
| Temps d'amorçage (L-PE) | ≤ 100 ns |
| Temps d'amorçage (N-PE) | ≤ 100 ns |
| Message protection antisurtension défectueuse | optique |
| Protection max. en amont nécessaire | 16 A (gG / B / C) |
Connexion (circuit de protection alimentation)
| Type de raccordement | Fiche/prise à contact de terre |
|---|---|
| Type de raccordement IN | Fiche à contact de terre |
| Type de raccordement OUT | Prise à contact de terre |
Circuit de protection informatique
| Tension de dimensionnement du module UC | 6 V DC |
|---|---|
| Courant de référence | 1,5 A (25 °C) |
| Courant utile de service ICpour UC | 500 µA |
| Courant résidual IPE | ≤ 4 µA |
| Résistance d'isolement Riso | ≥ 20 kΩ |
| ≤ 1000 MΩ | |
| Courant nominal de décharge In(8/20)µs (fil-fil) | 650 A |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 2,5 kA |
| Niveau de protection Up(fil-fil) | ≤ 65 V (C1 - 1 kV / 500 A) |
| Niveau de protection Up(fil-terre) | ≤ 900 V (C2 - 4 kV / 2 kA) |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Fréquence limite fg (3 dB), sym., dans le système 100 Ohm | typ. 300 kHz |
| Capacité (fil-fil) | typ. 6 nF |
| Capacité (fil-terre) | typ. 5 pF |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) | ≤ 10 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) | ≤ 900 V |
| Tension résiduelle pour In(fil-fil) | ≤ 20 V |
| Tension résiduelle pour In(fil-terre) | ≤ 50 V |
| Résistance aux courants de choc (fil-fil) | C2 - 1 kV / 500 A |
| C3 - 7,5 kV / 100 A | |
| Résistance aux courants de choc (fil-terre) | C2 - 4 kV / 2 kA |
| C3 - 7,5 kV / 100 A | |
| Résistance au courant alternatif (fil-fil) | 1 A - 1 s |
| Résistance au courant alternatif (fil-terre) | 10 A - 1 s |
| Heure de réinitialisation d'impulsion (fil-fil) | ≤ 1 ms |
Généralités sur l'alimentation
| Type de raccordement | RJ45 |
|---|---|
| Type de raccordement IN | Connecteur femelle RJ45 |
| Type de raccordement OUT | Connecteur femelle RJ45 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130810eCl@ss 8.027130810eCl@ss 9.027130810
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2882336-MNT-ISDN D | 115 Kbytes |
|
