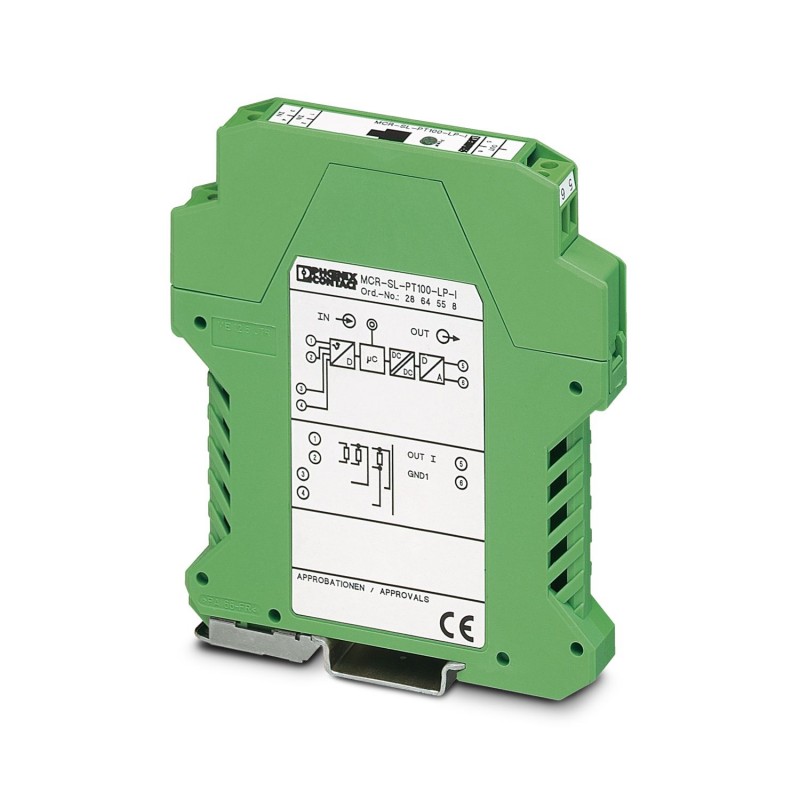

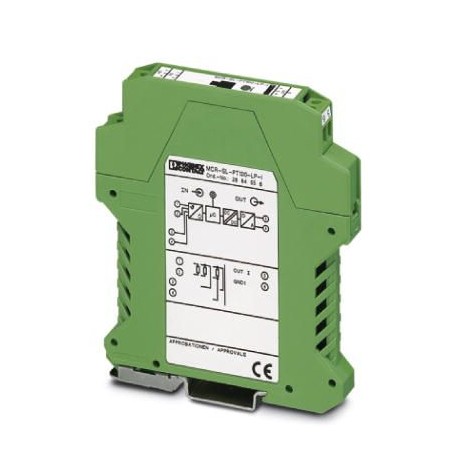

MCR-SL-PT100-LP-I 2864558 PHOENIX CONTACT Les convertisseurs de température
MCR-SL-PT100-LP-I
2864558
PHOENIX_CONTACT
Les convertisseurs de température
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2864558 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 197 (C-5-2017) |
| GTIN | 4017918899813 |
| Poids par pièce (hors emballage) | 0,025 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Données d'entrée
| Configurable/programmable | oui, programmable |
|---|---|
| Types de capteurs utilisables (RTD) | Pt 100 ; étendue de mesure minimale 10 K |
| Technique de raccordement | 2, 3 ou 4 fils |
Données de sortie
| Dénomination sortie | Sortie courant |
|---|---|
| Configurable/programmable | oui |
| Signal de sortie courant | 4 mA ... 20 mA |
| 20 mA ... 4 mA | |
| Courant de sortie en cas de rupture de fil | ≤ 3,6 mA ou ≥ 21 mA (réglable) |
| Courant de sortie en cas de court-circuit | ≤ 3,6 mA ou ≥ 21 mA (réglable) |
| Plage de courant de sortie en cas de dépassement de la plage de mesure dans les deux sens | ≤ 20,5 mA / ≥ 3,8 mA (Croissance / décroissance linéaire) |
| Charge/charge de sortie Sortie courant | max. (Valimentation- 12 V) / 0,023 A (sortie courant) |
Alimentation
| Dénomination | auto-alimenté |
|---|---|
| Plage de tension d'alimentation | 12 V DC ... 35 V DC |
| Courant max. absorbé | < 3,5 mA |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 24 |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
Généralités
| Erreur de transmission résistances thermométriques | 0,2 K |
|---|---|
| Réponse indicielle (10-90 %) | < 2 s |
| Temporisation à l'enclenchement | 4 s |
| Tension d'essai entrée/sortie | 2 kV (50 Hz, 1 min) |
| Emission | EN 61326-1 (CEI 61326) et NAMUR NE 21 |
| Immunité | EN 61326-1 (CEI 61326) et NAMUR NE 21 |
| Coloris | vert |
| Matériau du boîtier | Polyamide PA non renforcé |
| Emplacement pour le montage | indifférent |
| Configuration | via le progiciel de configuration MCR-PI-CONF-WIN |
| Conformité | Conformité CE |
| UL, USA/Canada | Class I, Div. 2, Groups A, B, C, D |
Normes et spécifications
| Emission | EN 61326-1 (CEI 61326) et NAMUR NE 21 |
|---|---|
| Immunité | EN 61326-1 (CEI 61326) et NAMUR NE 21 |
| Connexion selon la norme | CUL |
| Conformité | Conformité CE |
| UL, USA/Canada | Class I, Div. 2, Groups A, B, C, D |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2864558-MCR-SL-PT100-LP-I | 120 Kbytes |
|
