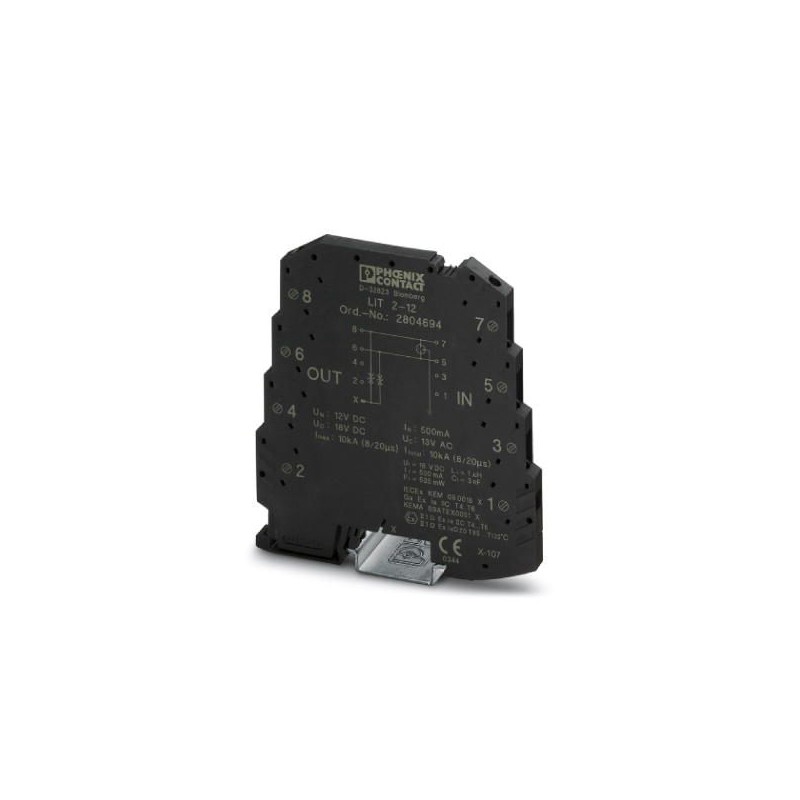

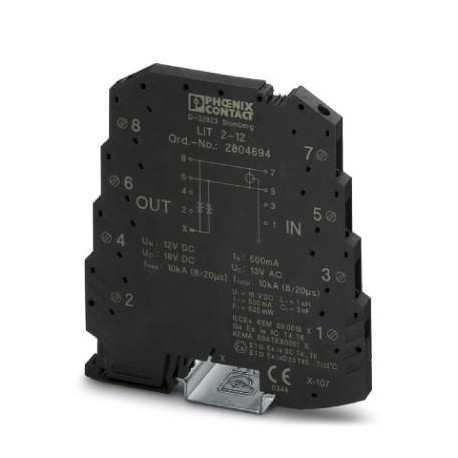

LIT 2-12
2804694
PHOENIX_CONTACT
1
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2804694 |
---|---|
Unité de conditionnement | 10 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 92 (C-6-2013) |
GTIN | 4046356462198 |
Poids par pièce (hors emballage) | 0,056 KGM |
Numéro du tarif douanier | 85363010 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -40 °C ... 80 °C |
---|---|
Température ambiante (stockage/transport) | -40 °C ... 80 °C |
Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
Indice de protection | IP20 |
Matériau du boîtier | PBT |
---|---|
Classe d'inflammabilité selon UL 94 | V-0 |
Coloris | gris anthracite RAL 7016 |
Type de montage | Profilé : 35 mm |
Type | Module pour profilés monobloc |
Sens de l'action | Line-Line & Line-Earth Ground |
Classe d'essai CEI | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Tension nominale UN | 12 V DC |
Tension permanente maximale UC | 18 V DC |
13 V AC | |
Courant de référence | 500 mA (40 °C) |
Courant utile de service ICpour UC | ≤ 2 µA |
Courant résidual IPE | ≤ 2 µA |
Courant nominal de décharge In(8/20) µs (fil-fil) | 350 A |
Courant nominal de décharge In(8/20)µs (fil-terre) | 5 kA |
Courant de décharge d'impulsion Iimp(10/350) µs (fil-terre) | 500 A |
1 kA (au total) | |
Courant de décharge global Itotal(8/20) µs | 10 kA |
20 kA (1x) | |
Courant de décharge Imax(8/20) µs maximal (fil-fil) | 350 A |
Courant de décharge Imax(8/20) µs maximal (fil-terre) | 10 kA |
20 kA (au total) | |
Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 70 A |
Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 50 A |
100 A (au total) | |
Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 50 V |
Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 650 V |
Tension résiduelle pour In(fil-fil) | ≤ 50 V |
Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 50 V |
Niveau de protection Up(fil-fil) | ≤ 50 V (C1 - 500 V / 250 A) |
≤ 35 V (C3 - 10 A) | |
≤ 40 V (C3 - 70 A) | |
Niveau de protection Up(fil-terre) | ≤ 650 V (C1 - 500 V / 250 A) |
≤ 650 V (C2 - 10 kV / 5 kA) | |
≤ 650 V (C3 - 10 A) | |
≤ 700 V (C3 - 50 A) | |
≤ 700 V (D1 - 500 A) | |
Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
Perte d'insertion aE, sym. | typ. 0,3 dB (1,5 MHz / 50 Ω) |
typ. 0,3 dB (500 kHz / 150 Ω) | |
Fréquence limite fg (3 dB), sym., dans le système 50 Ohm | typ. 5 MHz |
Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 1,7 MHz |
Capacité | ≤ 1,5 nF (par circuit) |
Résistance en série | 0 Ω |
Message protection antisurtension défectueuse | aucun |
Protection max. en amont nécessaire | 500 mA (T) |
Résistance aux courants de choc (fil-fil) | C1 - 500 V / 250 A |
C3 - 70 A | |
Résistance aux courants de choc (fil-terre) | C1 - 500 V / 250 A |
C2 - 10 kV/5 kA | |
C3 - 50 A | |
D1 - 500 A | |
Résistance au courant alternatif (fil-terre) | 5 A - 1 s |
Type de raccordement | Raccordement vissé |
---|---|
Filetage vis | M3 |
Couple de serrage | 0,8 Nm |
Longueur à dénuder | 8 mm |
Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
Section conduct. AWG | 24 ... 14 |
Normes/prescriptions | EN 61643-21 A2:2013 |
---|---|
EN 60079-0 2012 | |
EN 60079-11 2012 | |
EN 60079-26 2007 | |
CEI 60079-0 2011 | |
CEI 60079-11 2011 | |
CEI 60079-7 2006 |
Capacité interne maximale Ci | typ. 3 nF |
---|---|
Inductance interne max. Li | < 1 µH |
Constante de temps maximale interne t (Ri/Li) | 10 µs |
Courant d’entrée max. Ii | 500 mA (T4 / ≤ 80 °C) |
500 mA (T5 / ≤ 50 °C) | |
500 mA (T6 / ≤ 40 °C) | |
Tension d'entrée max. Ui | 18 V DC |
Puissance d'entrée max. Pi | 635 mW |
ATEX | II 1 G Ex ia IIC T4...T6 |
---|---|
II 1 D Ex iaD 20 T85 °C...135 °C | |
IECEx | Ga Ex ia IIC T4...T6 |
Ex iaD 20 T85 °C...T135 °C |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
