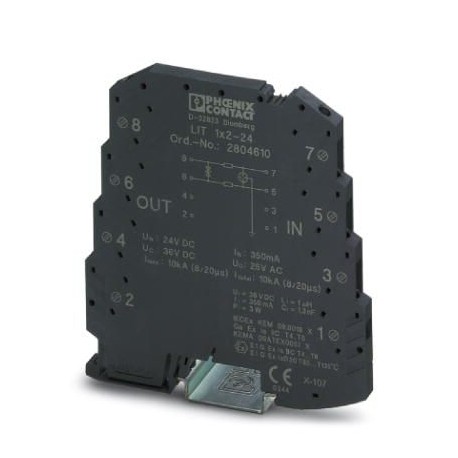

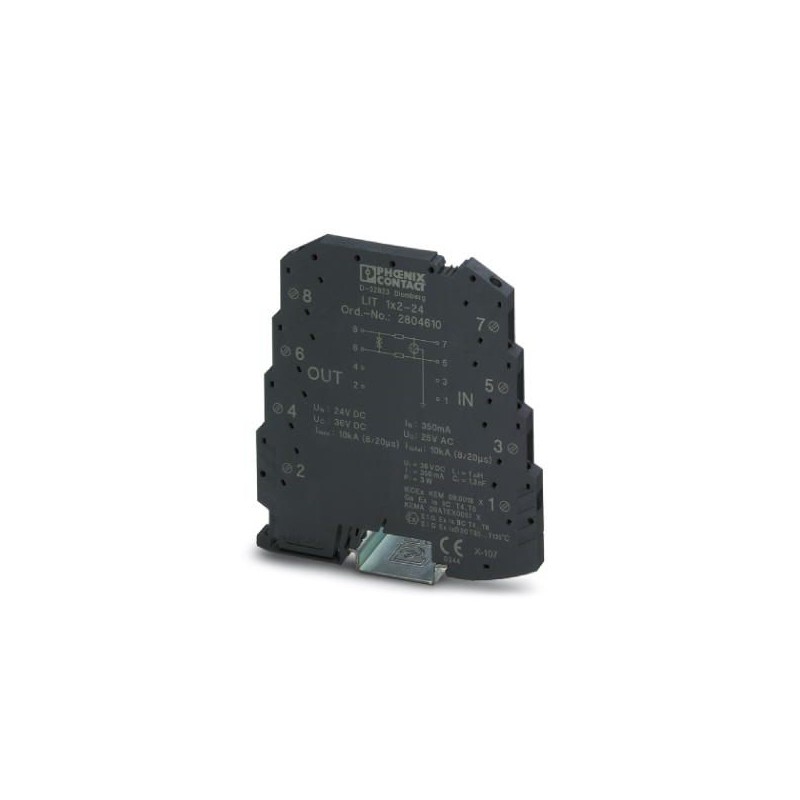

LIT 1X2-24 2804610 PHOENIX CONTACT Dispositif de protection antisurtension
LIT 1X2-24
2804610
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2804610 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 100 (C-4-2017) |
| GTIN | 4046356428330 |
| Poids par pièce (hors emballage) | 0,053 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PBT |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | gris anthracite RAL 7016 |
| Type de montage | Profilé : 35 mm |
| Type | Module pour profilés monobloc |
| Sens de l'action | Line-Line & Line-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 24 V DC |
| Tension permanente maximale UC | 36 V DC |
| 25 V AC | |
| Courant de référence | 350 mA (40° C) |
| Courant utile de service ICpour UC | ≤ 2 µA |
| Courant résidual IPE | ≤ 2 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 5 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 5 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs (fil-terre) | 500 A |
| 1 kA (au total) | |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| 20 kA (1x) | |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 10 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 10 kA |
| 20 kA (au total) | |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 50 A |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 50 A |
| 100 A (au total) | |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 60 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 650 V |
| Tension résiduelle pour In(fil-fil) | ≤ 70 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 50 V |
| Niveau de protection Up(fil-fil) | ≤ 70 V (C2 - 10 kV / 5 kA) |
| ≤ 50 V (C3 - 10 A) | |
| ≤ 55 V (C3 - 50 A) | |
| Niveau de protection Up(fil-terre) | ≤ 650 V (C1 - 500 V / 250 A) |
| ≤ 700 V (C2 - 10 kV / 5 kA) | |
| ≤ 650 V (C3 - 10 A) | |
| ≤ 700 V (C3 - 50 A) | |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,7 dB (1 MHz / 50 Ω) |
| typ. 0,3 dB (350 kHz / 150 Ω) | |
| Fréquence limite fg (3 dB), sym., dans le système 50 Ohm | typ. 6 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 2 MHz |
| Capacité | ≤ 1,3 nF (par canal) |
| Résistance en série | 3,3 Ω ±20 % |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 315 mA (T) |
| Résistance aux courants de choc (fil-fil) | C2 - 10 kV/5 kA |
| C3 - 50 A | |
| Résistance aux courants de choc (fil-terre) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 50 A | |
| D1 - 500 A | |
| Résistance au courant alternatif (fil-terre) | 5 A - 1 s |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Filetage vis | M3 |
| Couple de serrage | 0,8 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
Normes et spécifications
| Normes/prescriptions | EN 61643-21 A2:2013 |
|---|---|
| EN 60079-0 2012 | |
| EN 60079-11 2012 | |
| EN 60079-26 2007 | |
| CEI 60079-0 2011 | |
| CEI 60079-11 2011 | |
| CEI 60079-7 2006 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2804610-LIT 1X2-24 | 152 Kbytes |
|
