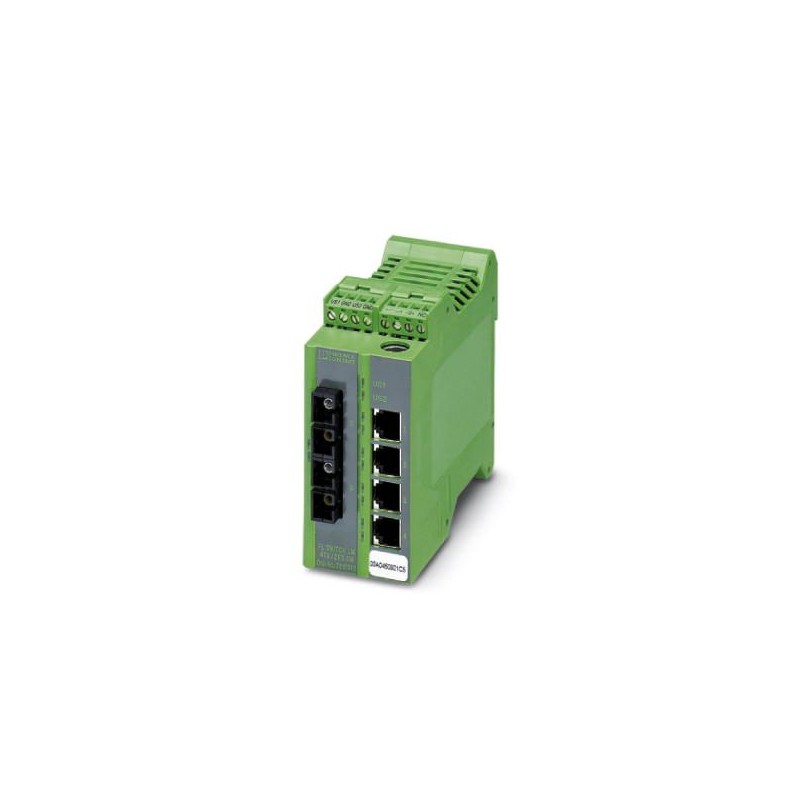

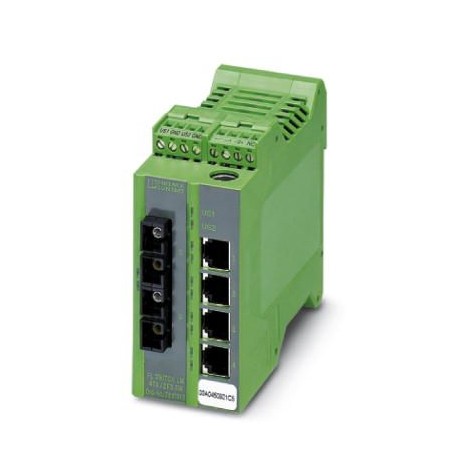

FL SWITCH LM 4TX/2FX SM 2891916 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH LM 4TX/2FX SM
2891916
PHOENIX_CONTACT
Industrial Ethernet Switch
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2891916 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 298 (C-8-2015) |
| GTIN | 4046356092487 |
| Poids par pièce (hors emballage) | 0,230 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 30 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 80 kPa ... 108 kPa (2000 m au-dessus niveau mer) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 108 kPa (altitude 3000 mètres) |
Interfaces
| Interface 1 | Ethernet (RJ45) |
|---|---|
| Nombre de ports | 4 (Ports RJ45) |
| Remarque concernant la connectique | Autonegotiation et Autocrossing |
| Physique de transmission | Cuivre |
| Vitesse de transmission | 10/100 MBit/s |
| Distance de transmission | 100 m (par segment) |
| Interface 2 | Ethernet F.O. |
| Nombre de ports | 2 (Mono-mode SC) |
| Physique de transmission | Fibres de verre monomode |
| Vitesse de transmission | 100 MBit/s (duplex intégral) |
| Distance de transmission | 36000 m (fibre de verre avec F-G 9/125 0,36 dB/km) |
| 32000 m (fibre de verre avec F-G 9/125 0,4 dB/km) | |
| 26000 m (fibre de verre avec F-G 9/125 0,5 dB/km) | |
| Longueur d'ondes | 1300 nm |
| Interface 5 | série (RS-232) |
| Type de raccordement | RS-232-C, connecteur MINI-DIN à 6 broches (PS/2) |
Fonction
| Fonctionnalité de base | Switche de type « Store and Forward » conforme à la norme IEEE 802.3 2, classes de priorité selon IEEE 802.1p, protocole TCP/IP, compatible BootP, Port Mirroring, fonction serveur Web intégrée, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), serveur DHCP, filtre PTCP |
|---|---|
| Gestion | Gestion basée sur le web (HTTP) |
| SNMP v1/v2 | |
| Interface série (V.24) | |
| Fonctions de diagnostic | 1:1-Portmirroring |
| Fonctions de filtre | Quality of Service |
| VLAN (jusqu'à 8 VLAN) | |
| IGMP Query | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| Redondance | STP (Spanning Tree Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| Navigateurs supportés | Internet Explorer version 5.5 ou sup. |
| Classe de conformité PROFINET | Conformance-Class A |
| Indicateurs d'état et de diagnostic | LED : US1, US2 (alimentation en tension), Fail (contact d'alarme), toujours 2 LED par port Ethernet (Link/Activity et Speed) |
Paramètres d'extension de réseau
| Profondeur de cascade | Structure en réseau, en ligne et en étoile : au choix |
|---|---|
| Longueur maximale de câble (paire torsadée) | 100 m |
Tension d'alimentation
| Tension d'alimentation | 24 V DC (redondante) |
|---|---|
| Ondulation résiduelle | 3,6 VCC(à l'intérieur de la plage de tension admissible) |
| Plage de tension d'alimentation | 18,5 V DC ... 30,5 V DC |
| Courant absorbé typique | 250 mA (pour US= 24 V DC) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Type de contrôle | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 |
| Résultat du contrôle | Fonctionnement / stockage / transport : 5g, 150 Hz, critère 3 |
| Emission | EN 61000-6-3/-4 |
| Immunité | EN 61000-6-2:2005 |
| Vibration (stockage/transport) | 5g, 150 Hz, selon CEI 60068-2-6 |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 150 Hz |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 10.0.119170401eCl@ss 4.027250501eCl@ss 4.127250501eCl@ss 5.027250501eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170106eCl@ss 8.019170106eCl@ss 9.019170106
