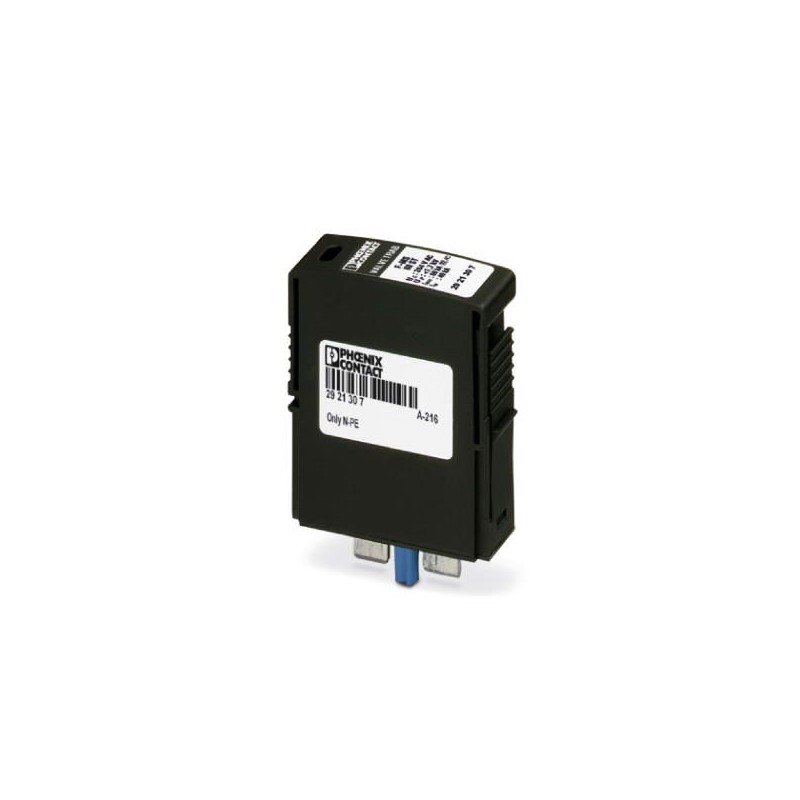

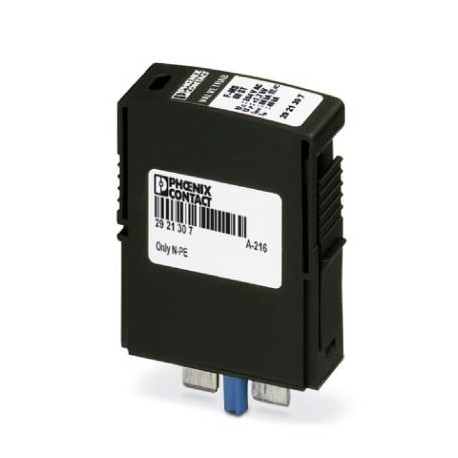

F-MS 80 ST 2921307 PHOENIX CONTACT Connecteur de protection antisurtension type 2
F-MS 80 ST
2921307
PHOENIX_CONTACT
10
Connecteur de protection antisurtension type 2
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2921307 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 49 (C-6-2015) |
| GTIN | 4046356290838 |
| Poids par pièce (hors emballage) | 0,078 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| IP20 | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | TT |
| TN-S | |
| Circuits de protection | N-PE |
| Type de montage | sur embase |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| PBT | |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Connecteur mâle |
| Message protection antisurtension défectueuse | optique |
Circuit de protection
| Tension nominale UN | 240/415 V AC (TN-S) |
|---|---|
| 240/415 V AC (TT) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 264 V AC |
| Courant résidual IPE | ≤ 5 µA |
| Consommation de puissance en veille PC | ≤ 1,3 mVA |
| Courant nom. de décharge In(8/20)µs | 40 kA |
| Courant de décharge maximal lmax(8/20) µs | 80 kA |
| Courant d'essai (10/350) µs, charge | 5 As |
| Courant d'essai (10/350) µs, énergie spécifique | 25 kJ/Ω |
| Courant d'essai (10/350) µs, valeur de crête limp | 10 kA |
| Capacité de suppression du courant de suite lfi | 100 A (264 V AC) |
| Niveau de protection en tension Up | ≤ 1,7 kV |
| Tension résiduelle Ures | ≤ 0,6 kV (pour In) |
| ≤ 0,5 kV (pour 10 kA) | |
| ≤ 0,5 kV (à 5 kA) | |
| ≤ 0,4 kV (pour 3 kA) | |
| Tension de choc d'amorçage à 6 kV (1,2/50)µs | ≤ 1,7 kV |
| Réponse au TOV pour UT | 1200 V AC (200 ms / mode résistance) |
| Temps de réponse tA | ≤ 100 ns |
Spécifications UL
| Type SPD | 4CA |
|---|---|
| Tension maximale permanente MCOV (N-G) | 264 V AC |
| Circuits de protection | N-G |
| Système de distribution d'énergie | Single phase |
| Fréquence nominale | 50/60 Hz |
| Tension limite mesurée MLV (N-G) | 2600 V |
| Courant nominal de décharge In(N-G) | 20 kA |
Classifications
eCl@ss 10.0.127130890eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130890eCl@ss 9.027130890
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2921307-F-MS 80 ST | 117 Kbytes |
|
