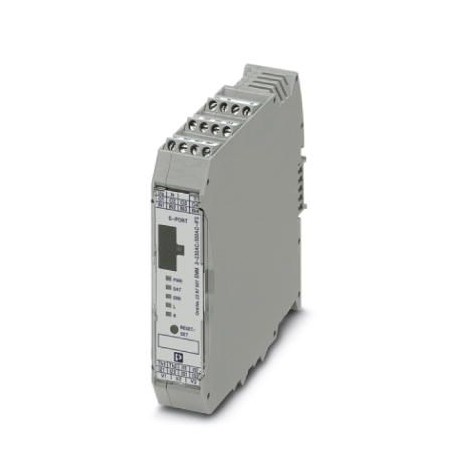

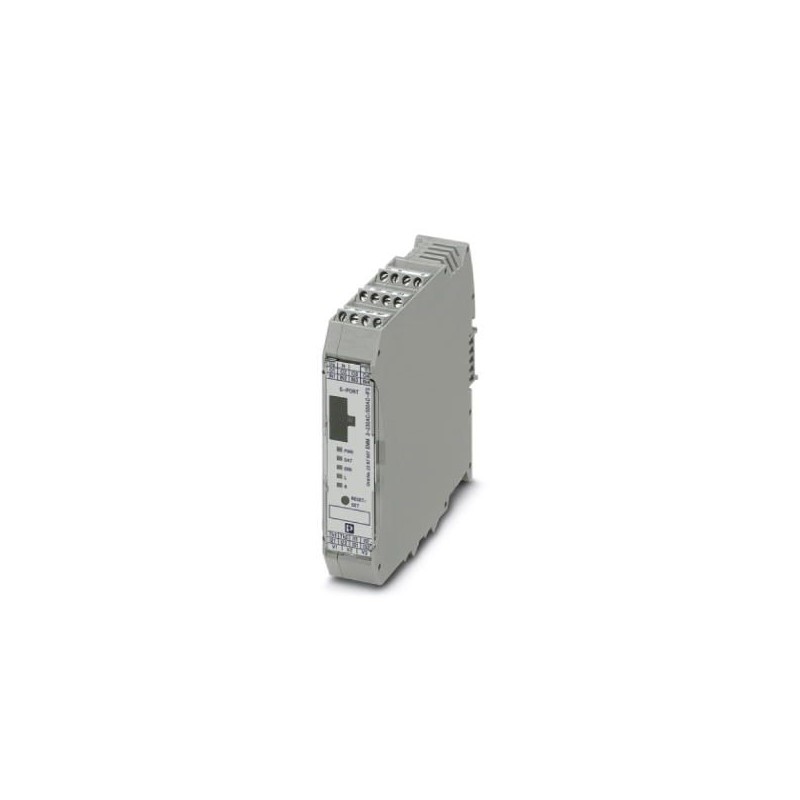

EMM 3-230AC/500AC-IFS 2297507 PHOENIX CONTACT Gestion paramètres moteur
EMM 3-230AC/500AC-IFS
2297507
PHOENIX_CONTACT
Gestion paramètres moteur
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2297507 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 14 (C-5-2017) |
| GTIN | 4046356175760 |
| Poids par pièce (hors emballage) | 0,246 KGM |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
| Largeur | 22,5 mm |
|---|---|
| Hauteur | 99 mm |
| Profondeur | 114,5 mm |
| Température ambiante (fonctionnement) | -25 °C ... 70 °C |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Indice de protection | IP20 |
Données d’entrée
| Dénomination entrée | Alimentation des modules |
|---|---|
| Tension d'alimentation assignée du circuit de commande US | 230 V AC |
| Plage de tension par rapport à US | 0,4 ... 1,1 |
| Plage de tension de commande | 92 V AC ... 253 V AC |
| Courant d'alimentation de commande assigné IS | 10 mA |
| Seuil d'enclenchement | 48 V AC (Signal « 0 ») |
| 96 V AC (Signal « 1 ») | |
| Témoin de présence de la tension de service | LED verte |
| Affichage d'état | LED jaune rotation à droite (R), LED jaune rotation à gauche (L), LED verte transmission de données |
| Affichage des défauts | LED rouge |
| Dénomination entrée | Entrées tout-ou-rien (IN1 - IN4) |
| Tension de commande assignée UC | 230 V AC |
| Courant de commande assigné IC | 3,5 mA |
| Dénomination entrée | Entrées de mesure de la tension V1, V2, V3 |
| Plage de tension d'entrée | 42 V AC ... 575 V AC |
| Courant d'entrée typique pour UN | < 0,5 mA |
| Dénomination entrée | Entrée de mesure de l'intensité L1/T1, L2/T2, L3/T3 |
| Courant d'entrée typique pour UN | 5 A (convertisseur secondaire externe) |
Données de sortie
| Dénomination sortie | Sortie de charge |
|---|---|
| Fréquence du réseau | 50 Hz ... 60 Hz |
| Dénomination sortie | Contacts report d'information O1-O4 |
| Remarque | La signification des sorties de report d'information est librement paramétrable, voir manuel |
| Nombre de sorties | 4 |
| Tension de sortie nominale | 230 V AC (Sortie relais) |
| Courant de charge permanent | 500 mA |
Mesure du courant
| Mesure sur | transformateur de courant externe traversant commuté en amont |
|---|---|
| Précision de base | typ. 0,5 % |
Mesure de la tension / tension en étoile
| Plage de tension | 0 V AC ... 350 V AC (Tension en étoile) |
|---|---|
| Précision de base | typ. 0,75 % |
Mesure de la puissance
| Plage de puissance | 4,5 kW (Facteur de transfert du transformateur de courant x) |
|---|---|
| Précision de base | typ. 2 % |
Généralités
| Tension d'essai entrée/sortie | 8 kV |
|---|---|
| Emplacement pour le montage | verticalement (profilé horizontal) |
| Conseils pour le montage | Juxtaposables |
| Mode de fonctionnement | 100 % ED |
| Catégorie selon ISO 13849 | ≤ 1 (Déconnexion assurée) |
| Niveau de performance selon ISO 13849 | ≤ b (Déconnexion assurée) |
| Dénomination connexion | Circuit de commande |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
| Dénomination connexion | Circuit de puissance |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
Normes et spécifications
| Dénomination | Normes / Spécifications |
|---|---|
| Normes/Prescriptions | DIN EN 50178 |
| EN 60947 | |
| EN 60947-4-2 | |
| ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
| II (2) D [Ex t] [Ex p] |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2297507-EMM 3-230AC/500AC-IFS | 159 Kbytes |
|
