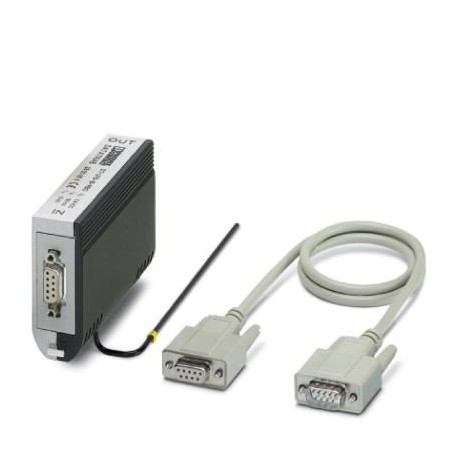

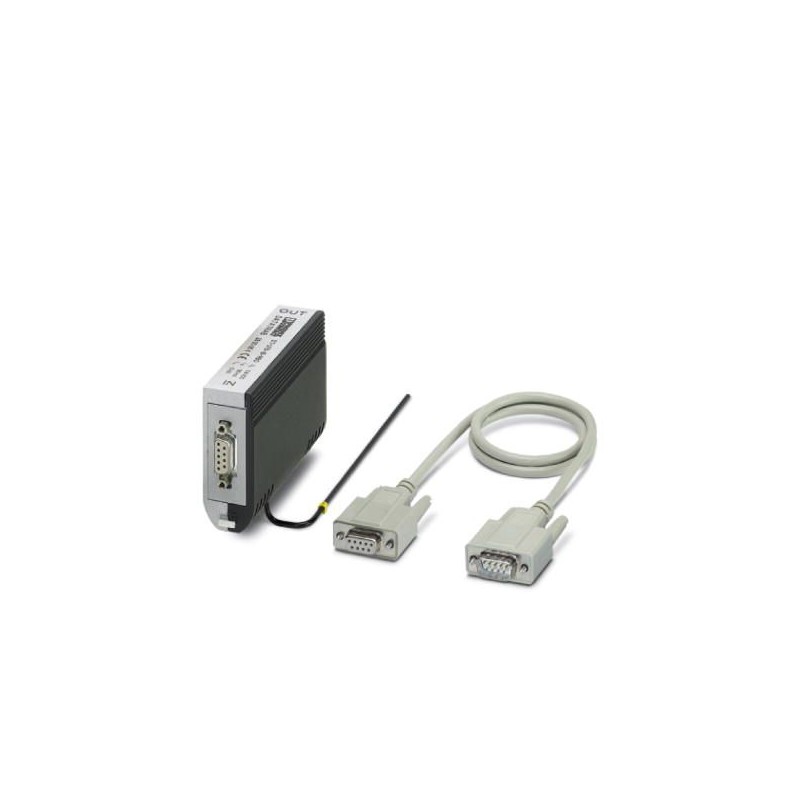

DT-UFB-IB-RBI 2800055 PHOENIX CONTACT Dispositif de protection antisurtension
DT-UFB-IB-RBI
2800055
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2800055 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 159 (C-4-2017) |
| GTIN | 4046356462716 |
| Poids par pièce (hors emballage) | 0,436 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | Zinc coulé sous pression |
|---|---|
| Coloris | argent/noir |
| Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
| VDE 0110-1 | |
| Type de montage | Adaptateurs spécifiques au raccordement et profilé de 35 mm |
| Type | Adaptateur pour montage sur profilé |
| Nombre de pôles | 5 |
| Sens de l'action | Line-Line & Line-Ground/Shield |
Circuit de protection
| Classe d'essai CEI | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Classe de protection VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Tension permanente maximale UC | 5,8 V DC |
| Courant de référence | ≤ 180 mA (25 °C) |
| Courant utile de service ICpour UC | ≤ 1 µA |
| Courant résidual IPE | ≤ 5 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | ≤ 5 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | ≤ 5 kA |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 700 V |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 15 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 700 V |
| Limitation de la tension de sortie pour 1 kV/µs (fil-masse du signal) statique | ≤ 15 V |
| Tension résiduelle pour In(fil-fil) | ≤ 25 V |
| Tension résiduelle pour In(fil-terre) | ≤ 55 V |
| Tension résiduelle avec In (fil-masse du signal) | ≤ 25 V |
| Niveau de protection Up(fil-fil) | ≤ 16 V (B2 - 100 A) |
| ≤ 20 V (C1 - 500 A) | |
| ≤ 20 V (C2 - 1 kA) | |
| ≤ 60 V (C2 - 5 kA) | |
| Niveau de protection Up(fil-terre) | ≤ 700 V (B2 - 100 A) |
| ≤ 700 V (C1 - 500 A) | |
| ≤ 700 V (C2 - 5 kA) | |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,5 dB (≤ 5 MHz / 150 Ω) |
| typ. 0,6 dB (≤ 10 MHz / 100/150 Ω) | |
| Fréquence limite fg (3 dB), sym., dans le système 100 Ohm | ≥ 100 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | ≥ 100 MHz |
| Capacité (fil-fil) | typ. 20 pF |
| Résistance en série | typ. 7 Ω |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-fil) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| B2 - 4 kV/100 A | |
| Résistance aux courants de choc (fil-terre) | B2 - 4 kV/100 A |
| C1 - 1 kV/500 A | |
| C2 - 10 kV/5 kA | |
| D1 - 1 kA |
Caractéristiques de raccordement
| Type de raccordement | D-SUB-9 |
|---|---|
| Type de raccordement IN | connecteur D-SUB 9 broches |
| Type de raccordement OUT | Connecteur femelle D-SUB 9 |
| Technique de raccordement | Entrée bus interstation |
Normes et spécifications
| Normes/Prescriptions | CEI 61643-21 |
|---|---|
| DIN EN 61643-21 | |
| Normes/prescriptions | DIN EN 61643-21 2002 |
| CEI 61643-21 2000 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
