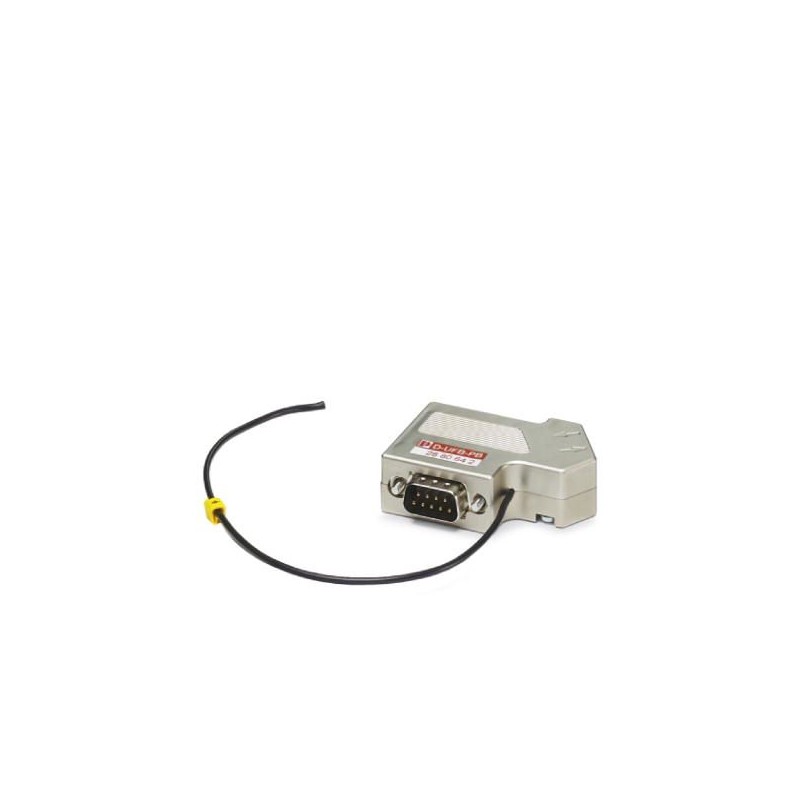

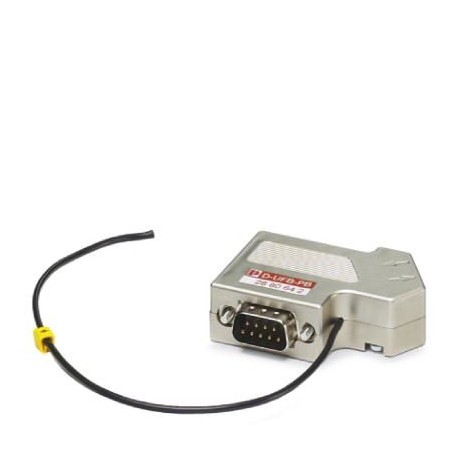

D-UFB-PB 2880642 PHOENIX CONTACT Dispositif de protection antisurtension
D-UFB-PB
2880642
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲En savoir plus
▲Données commerciales
| Code de commande | 2880642 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 155 (C-4-2017) |
| GTIN | 4046356048989 |
| Poids par pièce (hors emballage) | 0,053 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 75 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 75 °C |
| Indice de protection | IP40 |
Généralités
| Matériau du boîtier | ABS, métallisé |
|---|---|
| Coloris | argenté |
| Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
| DIN VDE 0110-1 | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Type de montage | Montage direct sur interface d'appareil |
| Type | Connecteur |
| Nombre de pôles | 4 |
| Sens de l'action | Line-Line & Line-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C3 | |
| B2 | |
| Classe de protection VDE | C1 |
| C3 | |
| B2 | |
| Tension permanente maximale UC | 5,2 V DC |
| Courant de référence | 250 mA (25 °C) |
| Courant utile de service ICpour UC | ≤ 100 µA |
| Courant résidual IPE | ≤ 100 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 350 A |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 350 A |
| Courant de décharge global Itotal(8/20) µs | 350 A |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 350 A |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 350 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 20 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 20 V |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 14 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 14 V |
| Limitation de la tension de sortie (10/700) µs (fil-fil) | ≤ 15 V (Uo=4 kV) |
| Limitation de la tension de sortie (10/700) µs (fil-terre) | ≤ 15 V (Uo=4 kV) |
| Tension résiduelle pour In(fil-fil) | ≤ 25 V |
| Tension résiduelle pour In(fil-terre) | ≤ 25 V |
| Niveau de protection Up(fil-fil) | ≤ 25 V (C1 - 500 V / 250 A) |
| ≤ 15 V (C3 - 25 A) | |
| ≤ 15 V (B2 - 4 kV / 100 A) | |
| Niveau de protection Up(fil-terre) | ≤ 25 V (C1 - 500 V / 250 A) |
| ≤ 15 V (C3 - 25 A) | |
| ≤ 15 V (B2 - 4 kV / 100 A) | |
| Temps d'amorçage tA(fil-fil) | ≤ 500 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 500 ns |
| Fréquence limite fg (3 dB), sym., dans le système 100 Ohm | typ. 70 MHz |
| Inductance en série | 0,11 µH |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-fil) | C1 - 500 V / 250 A |
| C3 - 2 kV / 25 A | |
| Résistance aux courants de choc (fil-terre) | C1 - 500 V / 250 A |
| C3 - 2 kV/25 A |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé & D-SUB 9 |
|---|---|
| Type de raccordement IN | Blocs de jonction à vis |
| Type de raccordement OUT | connecteur SUB-D 9 |
| Technique de raccordement | à 2 fils (blindés) |
| Filetage vis | M2 |
| Couple de serrage | 0,25 Nm |
| Longueur à dénuder | 5 mm |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 26 ... 16 |
Normes et spécifications
| Normes/Prescriptions | CEI 61643-21 |
|---|---|
| DIN EN 61643-21 | |
| Normes/prescriptions | CEI 61643-21 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2880642-D-UFB-PB | 123 Kbytes |
|
