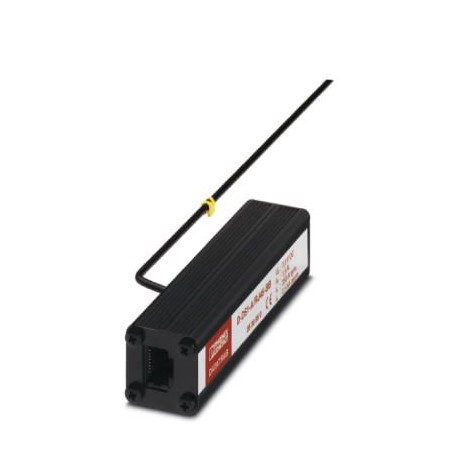

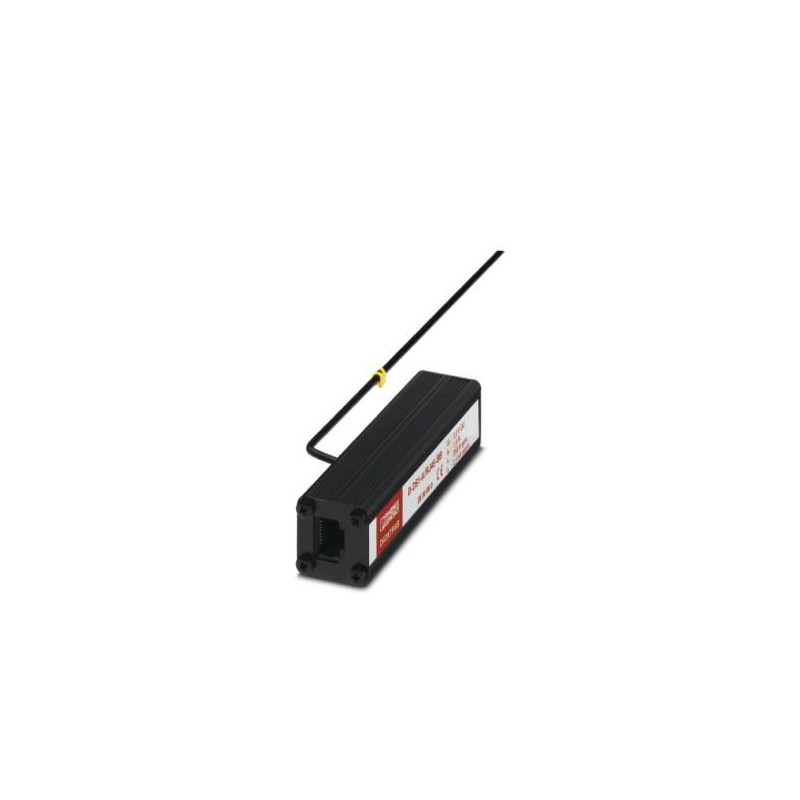

D-DS1-A/RJ45-BB 2838050 PHOENIX CONTACT Dispositif de protection antisurtension
D-DS1-A/RJ45-BB
2838050
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2838050 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 129 (C-6-2013) |
| GTIN | 4017918176372 |
| Poids par pièce (hors emballage) | 0,123 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | Aluminium |
|---|---|
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
| CEI 60664-1 | |
| Type de montage | Adaptateurs spécifiques à la configuration de raccordement |
| Type | Adaptateur |
| Sens de l'action | Line-Line & Line-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C2 |
|---|---|
| C3 | |
| D1 | |
| Classe de protection VDE | C2 |
| C3 | |
| D1 | |
| Tension permanente maximale UC | 7 V DC |
| Intensité nominale IN | 1,5 A (25 °C) |
| Courant utile de service IC pour UC | ≤ 1 mA |
| Courant résidual IPE | ≤ 4 µA |
| Courant nominal de décharge In (8/20) µs (fil-fil) | 350 A |
| Courant nominal de décharge In (8/20)µs (fil-terre) | 2,5 kA |
| Courant de choc cumulé (8/20) µs | 10 kA |
| Courant de décharge Imax (8/20) µs maximal (fil-terre) | |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 450 V |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 20 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 450 V |
| Tension résiduelle pour In (fil-fil) | ≤ 50 V |
| Tension résiduelle pour In (fil-terre) | ≤ 25 V |
| Niveau de protection Up (fil-fil) | ≤ 50 V |
| Niveau de protection Up (fil-terre) | ≤ 600 V |
| Temps d'amorçage tA (fil-fil) | ≤ 500 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | 0,1 dB (≤ 10 MHz) |
| Fréquence limite fg (3 dB), sym., dans le système 100 Ohm | ≥ 100 MHz |
| Capacité (fil-fil) | 20 pF (f=1 MHz / VR= 0 V) |
| Résistance en série | |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-fil) | C1 - 500 V / 250 A |
| Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
| D1 - 1 kA |
Caractéristiques de raccordement
| Type de raccordement | RJ45 |
|---|---|
| Type de raccordement IN | Connecteur femelle RJ45 |
| Type de raccordement OUT | Connecteur femelle RJ45 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2838050-D-DS1-A/RJ45-BB | 106 Kbytes |
|
