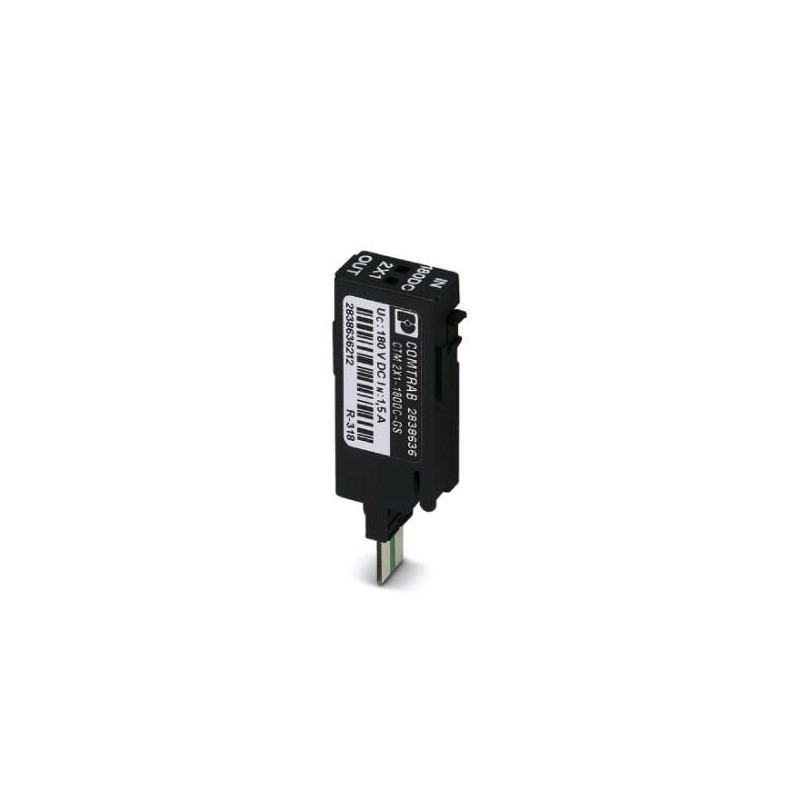

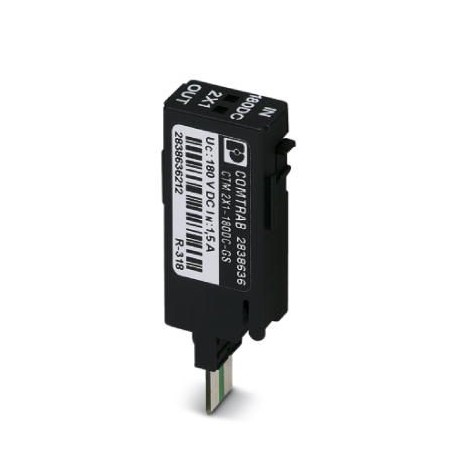

CTM 2X1-180DC-GS 2838636 PHOENIX CONTACT Connecteur de protection antisurtension
CTM 2X1-180DC-GS
2838636
PHOENIX_CONTACT
Connecteur de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2838636 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 167 (C-4-2017) |
| GTIN | 4017918948382 |
| Poids par pièce (hors emballage) | 0,008 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | DIN VDE 0110-1 |
| CEI 60664-1 | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Type de montage | sur CT-TERMIBLOCK et barrette de sectionnement LSA-PLUS |
| Type | Module LSA-PLUS |
| Sens de l'action | Line-Line & Line-Earth Ground |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 2.12 |
| Affaiblissement de diaphonie aN entre deux éléments voisins | 70 dB (jusqu'à 1 MHz, système 100 Ω) |
| 50 dB (jusqu'à 10 MHz, système 100 Ω) | |
| 30 dB (jusqu'à 100 MHz, système 100 Ω) | |
| Vitesse de transmission | 44 MBit/s |
Circuit de protection
| Classe d'essai CEI | A2 |
|---|---|
| B1 | |
| B2 | |
| B3 | |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| D2 | |
| Classe de protection VDE | A2 |
| B1 | |
| B2 | |
| B3 | |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| D2 | |
| Tension nominale UN | 180 V DC |
| Tension permanente maximale UC | ± 180 V DC |
| Courant de référence | 1,5 A (25 °C) |
| Courant utile de service ICpour UC | ≤ 2 µA |
| Courant résidual IPE | ≤ 2 µA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 5 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs | 1 kA |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| Courant de décharge global Itotal(10/350) µs | 2,5 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 10 kA (au total) |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 200 A |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 800 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 800 V |
| Tension résiduelle pour In(fil-terre) | ≤ 70 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-terre) | ≤ 28 V |
| Niveau de protection Up(fil-terre) | ≤ 900 V (C2 - 10 kV / 5 kA, spike) |
| ≤ 70 V (C2 - 10 kV / 5 kA, statique) | |
| ≤ 1 kV (C3 - 7,5 kV / 100 A, spike) | |
| ≤ 30 V (C3 - 7,5 kV / 100 A, statique) | |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, asym. | 0,1 dB (≤ 10 MHz) |
| 0,2 dB (≤ 60 MHz) | |
| 0,5 dB (≤ 100 MHz) | |
| Fréquence limite fg (3 dB), asym. (PE) dans le système 100 Ohm | > 100 MHz |
| Capacité (fil-terre) | 5 pF (f=1 MHz / VR= 0 V) |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-terre) | C2 - 4 kV / 2 kA |
| C3 - 100 A | |
| B2 - 4 kV/100 A | |
| D1 - 1 kA | |
| Résistance au courant alternatif (fil-terre) | 5 A - 1 s |
Caractéristiques de raccordement
| Type de raccordement | Enfichable sur les barrettes de sectionnement et de commutation COMTRAB-TERMIBLOCK et LSA-Plus |
|---|---|
| Type de raccordement IN | Système COMTRAB |
| Type de raccordement OUT | Système COMTRAB |
| Technique de raccordement | LSA-PLUS |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
