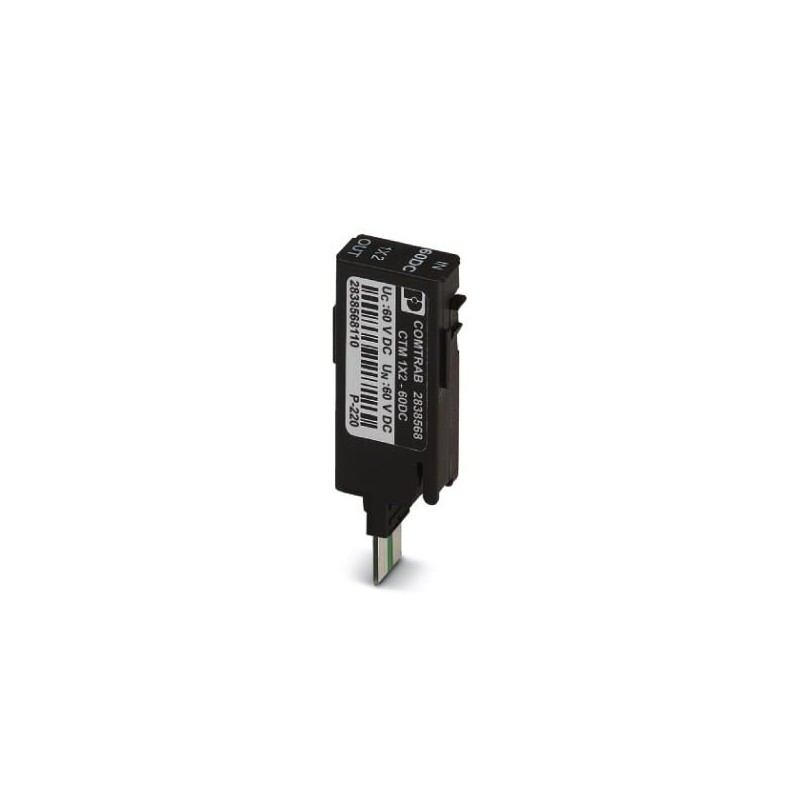

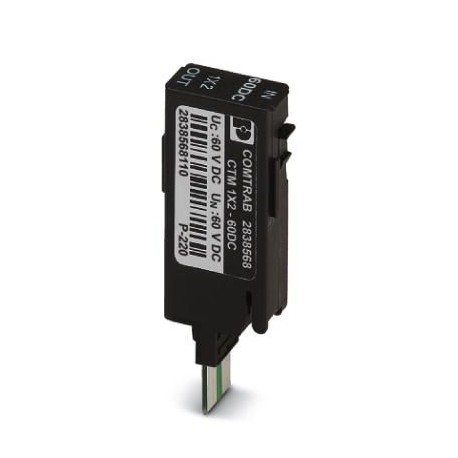

CTM 1X2- 60DC
2838568
PHOENIX_CONTACT
1
Connecteur de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2838568 |
---|---|
Unité de conditionnement | 10 pcs |
Page catalogue | Page 102 (C-4-2017) |
GTIN | 4017918819736 |
Poids par pièce (hors emballage) | 0,010 KGM |
Numéro du tarif douanier | 85363010 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -25 °C ... 75 °C |
---|---|
Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
Indice de protection | IP20 |
Matériau du boîtier | PA 6.6 |
---|---|
Classe d'inflammabilité selon UL 94 | V-0 |
Coloris | noir foncé RAL 9005 |
Catégorie de surtension | II |
Degré de pollution | 2 |
Type de montage | sur CT-TERMIBLOCK et barrette de sectionnement LSA-PLUS |
Type | Module LSA-PLUS |
Sens de l'action | Line-Line & Line-Earth Ground |
Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.10 |
Classe d'essai CEI | B2 |
---|---|
C1 | |
C2 | |
C3 | |
D1 | |
Tension nominale UN | 60 V DC |
Tension permanente maximale UC | 60 V DC |
50 V AC | |
Courant de référence | 380 mA AC (25 °C) |
150 mA DC (25 °C) | |
Courant utile de service ICpour UC | ≤ 70 µA |
Courant résidual IPE | ≤ 2 µA |
Courant nominal de décharge In(8/20) µs (fil-fil) | 5 kA |
Courant nominal de décharge In(8/20)µs (fil-terre) | 5 kA |
Courant de décharge d'impulsion Iimp(10/350) µs (fil-terre) | 1 kA |
Courant de décharge global Itotal(8/20) µs | 10 kA |
Courant de décharge global Itotal(10/350) µs | 2,5 kA |
Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 100 A |
Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 100 A |
Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 160 V |
Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 700 V |
Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 700 V |
Tension résiduelle pour In(fil-fil) | ≤ 95 V |
Tension résiduelle pour In(fil-terre) | ≤ 60 V |
Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 35 V |
Tension résiduelle pour Ian (10/1000) µs (fil-terre) | ≤ 12 V |
Niveau de protection Up(fil-fil) | ≤ 200 V (C2 - 10 kV / 5 kA) |
≤ 160 V (C3 - 100 A) | |
Niveau de protection Up(fil-terre) | ≤ 700 V (C2 - 10 kV / 5 kA) |
≤ 700 V (C3 - 100 A) | |
Niveau de protection Upstatique (fil-fil) | ≤ 95 V (C2 - 10 kV / 5 kA) |
≤ 35 V (C3 - 100 A) | |
Niveau de protection Upstatique (fil-terre) | ≤ 90 V (C2 - 10 kV / 5 kA) |
≤ 12 V (C3 - 100 A) | |
Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
Perte d'insertion aE, sym. | typ. 0,3 dB (≤ 500 kHz / 100 Ω) |
Fréquence limite fg (3 dB), sym., dans le système 100 Ohm | typ. 2 MHz |
Capacité (fil-fil) | typ. 1,2 nF |
Résistance en série | 3,3 Ω 20 % |
Message protection antisurtension défectueuse | aucun |
Résistance aux courants de choc (fil-fil) | B2 - 4 kV/100 A |
C2 - 10 kV/5 kA | |
C3 - 100 A | |
Résistance aux courants de choc (fil-terre) | B2 - 4 kV/100 A |
C2 - 10 kV/5 kA | |
C3 - 100 A | |
D1 - 1 kA | |
Résistance au courant alternatif (fil-terre) | 5 A - 1 s |
Type de raccordement | Enfichable sur les barrettes de sectionnement et de commutation COMTRAB-TERMIBLOCK et LSA-Plus |
---|---|
Type de raccordement IN | Système COMTRAB |
Type de raccordement OUT | Système COMTRAB |
Technique de raccordement | LSA-PLUS |
Normes/prescriptions | CEI 61643-21 2000 + Corrigendum 2001 + A1:2008, modifiée + A2:2012 |
---|---|
EN 61643-21 2001 + A1:2009 + A2:2013 |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes | |
PHOENIX CONTACT-2838568-CTM 1X2- 60DC | 115 Kbytes |
