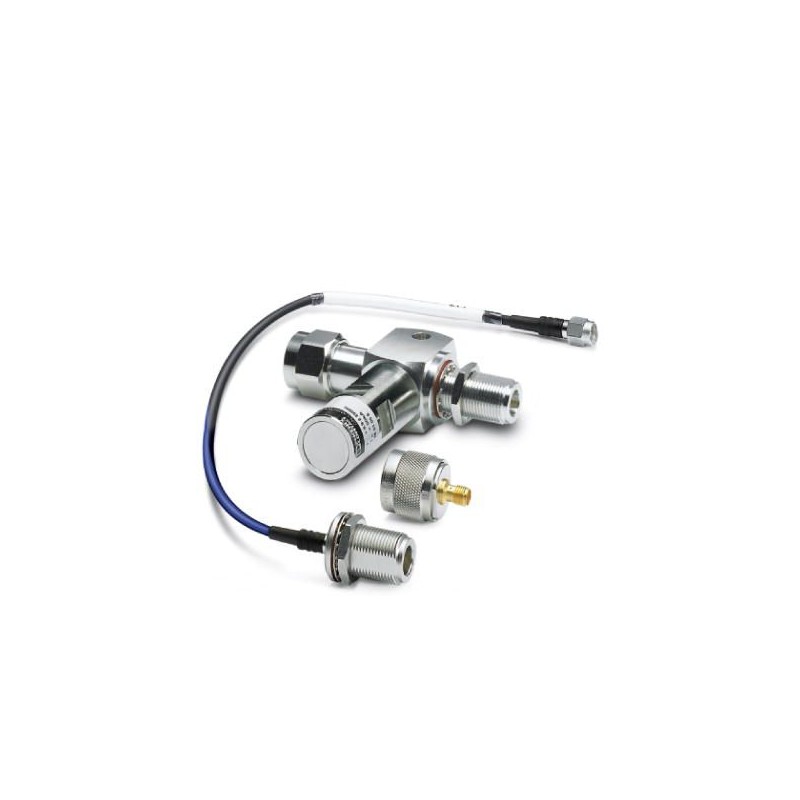

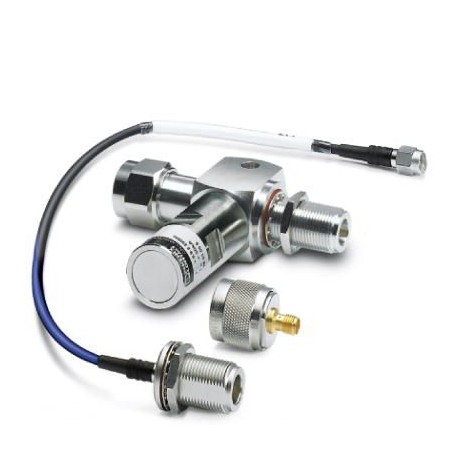

CSMA-LAMBDA/4-2.0-BS-SET 2800491 PHOENIX CONTACT Dispositif de protection antisurtension
CSMA-LAMBDA/4-2.0-BS-SET
2800491
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2800491 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 179 (C-4-2017) |
| GTIN | 4046356556149 |
| Poids par pièce (hors emballage) | 0,300 KGM |
| Numéro du tarif douanier | 85366910 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Indice de protection | IP55 |
Généralités
| Matériau du boîtier | HPb59-1 |
|---|---|
| Coloris | nickel |
| Type de montage | Adaptateurs spécifiques à la configuration de raccordement |
| Type | Adaptateur |
| Nombre de pôles | 2 |
| Sens de l'action | Line-Shield/Earth Ground |
Circuit de protection
| Classe d'essai CEI | C2 |
|---|---|
| C3 | |
| D1 | |
| Classe de protection VDE | C2 |
| C3 | |
| D1 | |
| Courant de référence | 2 A (25 °C) |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 6 kA |
| Courant nominal de décharge In(8/20)µs (fil-blindage) | 6 kA |
| Courant de décharge global Itotal(8/20) µs | 6 kA |
| Courant de décharge Imax(8/20) µs maximal | 6 kA |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 1 V |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) statique | ≤ 1 V |
| Tension résiduelle pour In(fil-terre) | ≤ 20 V |
| Tension résiduelle pour In (fil-blindage) | ≤ 20 V |
| Niveau de protection Up(fil-terre) | ≤ 5 V (C1 - 1 kV / 500 A) |
| ≤ 25 V (C2 - 10 kV / 5 kA) | |
| ≤ 15 V (6 kV / 3 kA) | |
| Perte d'insertion aE, asym. | typ. 1 dB (0,8 GHz ... 2,25 GHz) |
| Plage de fréquence | 0,8 GHz ... 2,25 GHz |
| Taux d'ondes stationnaires VSWR dans le système 50 Ω | ≤ 1,2 (0,8 GHz ... 2,25 GHz) |
| ≤ 1,1 (1,7 GHz ... 2,1 GHz) | |
| Puissance RF autorisée Pmaxpour VSWR=xx (système à 50 Ohm) | ≤ 110 W (VSWR = 1,0) |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
| D1 - 1 kA | |
| Résistance aux courants de choc (fil-blindage) | C2 - 10 kV/5 kA |
| D1 - 1 kA |
Caractéristiques de raccordement
| Type de raccordement | SMA-Connector |
|---|---|
| Type de raccordement IN | Connecteur femelle SMA-Connector |
| Type de raccordement OUT | Connecteur mâle SMA-Connector |
Normes et spécifications
| Normes/Prescriptions | CEI 61643-21 |
|---|---|
| Normes/prescriptions | IEC 61643-21/A1 2008 |
| EN 61643-21/A1 2009 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2800491-CSMA-LAMBDA/4-2.0-BS-SET | 105 Kbytes |
|
