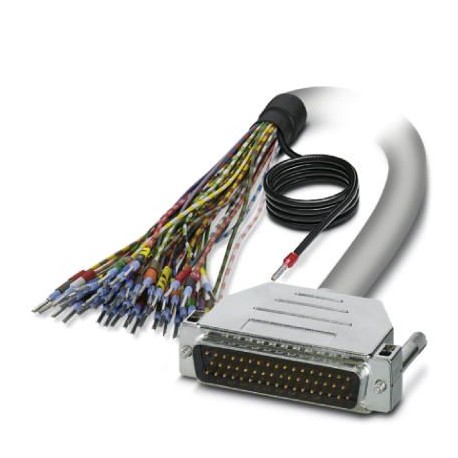

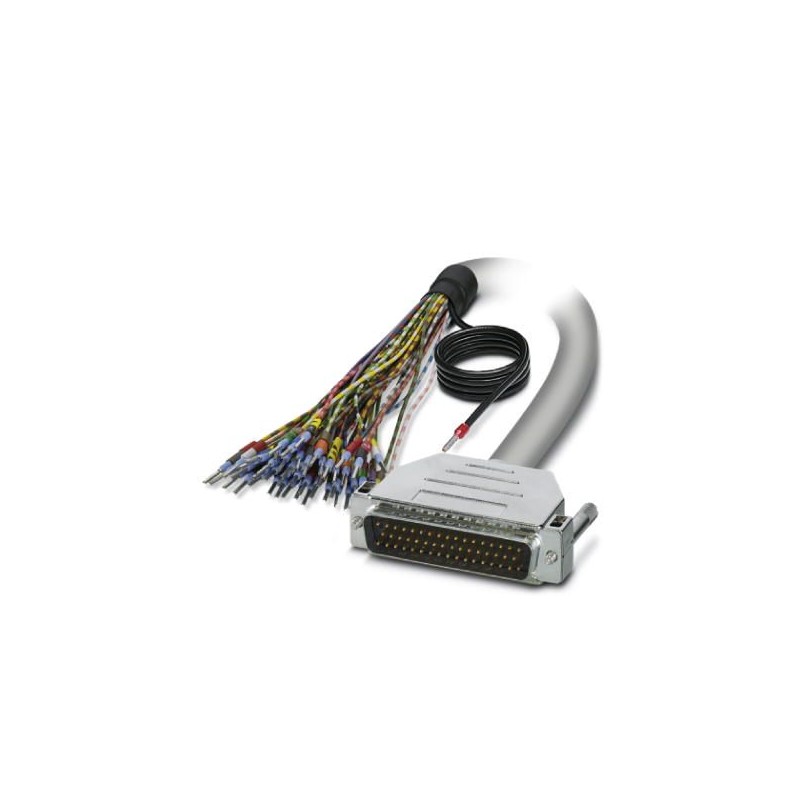

CABLE-D-50SUB/M/OE/0,25/S/1,0M 2926658 PHOENIX CONTACT Câble
CABLE-D-50SUB/M/OE/0,25/S/1,0M
2926658
PHOENIX_CONTACT
Câble
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2926658 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 597 (C-5-2017) |
| GTIN | 4046356547086 |
| Poids par pièce (hors emballage) | 0,311 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Tension nominale UN | 25 V AC |
|---|---|
| 60 V DC | |
| Intensité max. admissible par circuit | 2 A |
| Résistance max. du conducteur | ≤ 0,09 Ω/m |
| Longueur du câble | 1 m |
| Fil, section | 0,25 mm² |
| Fil, section [AWG] | 24 |
| Diamètre extérieur | 13,5 mm |
| Blindage | oui |
| Tresse en fils de cuivre étamés, couverture environ 85 % | |
| Cycles d'enfichage | > 200 |
Environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Résistance à la propagation des flammes | CEI 60332-1 |
| DIN VDE 0482 partie 332-1 |
Connecteur 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | Connecteur mâle D-SUB |
| Nombre de connexions | 1 |
| Nombre de pôles | 50 |
Connecteur 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | Fils individuels |
| Nombre de pôles | 50 |
| Remarque | Les fils sont repérés et équipés d'embouts. La tresse de blindage sort d'une extrémité de câble distincte. |
Code couleur
| Connecteur 1 = connecteur 2 (en option) = couleur de fil | D-SUB50 (1) = blanc |
|---|---|
| D-SUB50 (2) = marron | |
| D-SUB50 (3) = vert | |
| D-SUB50 (4) = jaune | |
| D-SUB50 (5) = gris | |
| D-SUB50 (6) = rose | |
| D-SUB50 (7) = bleu | |
| D-SUB50 (8) = rouge | |
| D-SUB50 (9) = noir | |
| D-SUB50 (10) = violet | |
| D-SUB50 (11) = gris-rose | |
| D-SUB50 (12) = rouge-bleu | |
| D-SUB50 (13) = blanc-vert | |
| D-SUB50 (14) = marron-vert | |
| D-SUB50 (15) = blanc-jaune | |
| D-SUB50 (16) = jaune-marron | |
| D-SUB50 (17) = blanc-gris | |
| D-SUB50 (18) = gris-marron | |
| D-SUB50 (19) = blanc-rose | |
| D-SUB50 (20) = rose-marron | |
| D-SUB50 (21) = blanc-bleu | |
| D-SUB50 (22) = marron-bleu | |
| D-SUB50 (23) = blanc-rouge | |
| D-SUB50 (24) = marron-rouge | |
| D-SUB50 (25) = blanc-noir | |
| D-SUB50 (26) = marron-noir | |
| D-SUB50 (27) = gris-vert | |
| D-SUB50 (28) = jaune-gris | |
| D-SUB50 (29) = rose-vert | |
| D-SUB50 (30) = jaune-rose | |
| D-SUB50 (31) = vert-bleu | |
| D-SUB50 (32) = jaune-bleu | |
| D-SUB50 (33) = vert-rouge | |
| D-SUB50 (34) = jaune-rouge | |
| D-SUB50 (35) = vert-noir | |
| D-SUB50 (36) = jaune-noir | |
| D-SUB50 (37) = gris-bleu | |
| D-SUB50 (38) = rose-bleu | |
| D-SUB50 (39) = gris-rouge | |
| D-SUB50 (40) = rose-rouge | |
| D-SUB50 (41) = gris-noir | |
| D-SUB50 (42) = rose-noir | |
| D-SUB50 (43) = bleu-noir | |
| D-SUB50 (44) = rouge-noir | |
| D-SUB50 (45) = blanc-marron-noir | |
| D-SUB50 (46) = jaune-vert-noir | |
| D-SUB50 (47) = gris-rose-noir | |
| D-SUB50 (48) = bleu-rouge-noir | |
| D-SUB50 (49) = blanc-vert-noir | |
| D-SUB50 (50) = vert-marron-noir |
Normes et spécifications
| Résistance à la propagation des flammes | CEI 60332-1 |
|---|---|
| DIN VDE 0482 partie 332-1 | |
| Connexion selon la norme | CUL |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
