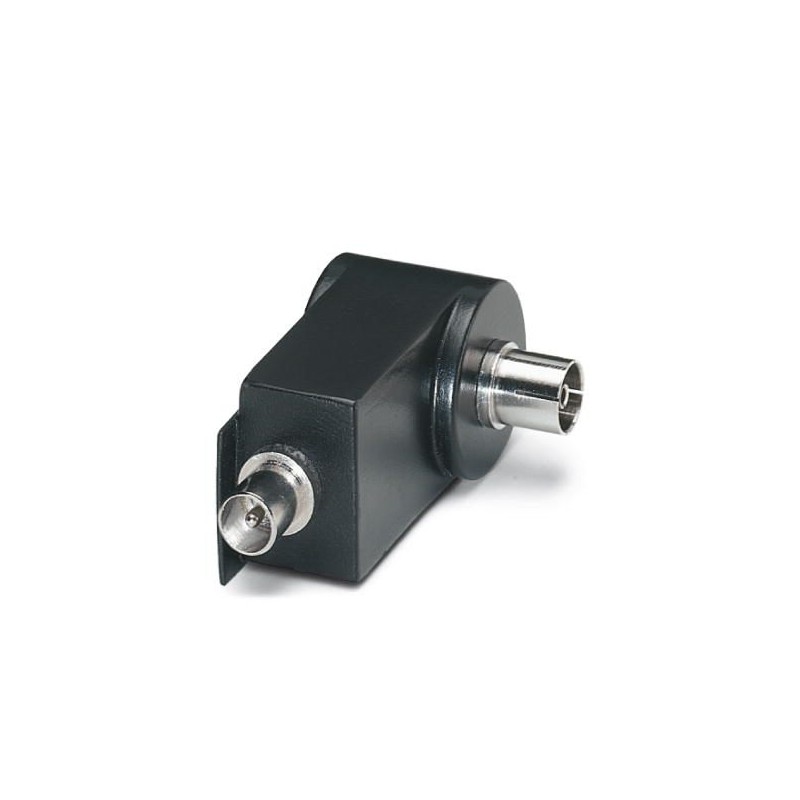

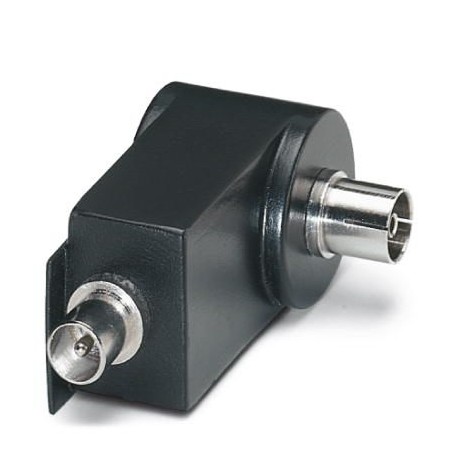

C-TV/HIFI 2857002 PHOENIX CONTACT Dispositif de protection antisurtension
C-TV/HIFI
2857002
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2857002 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 181 (C-4-2017) |
| GTIN | 4017918915186 |
| Poids par pièce (hors emballage) | 0,054 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 75 °C |
|---|---|
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir foncé RAL 9005 |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Type de montage | Adaptateurs spécifiques à la configuration de raccordement |
| Type | Adaptateur |
| Nombre de pôles | 1 |
| Sens de l'action | Line-Shield/Earth Ground |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tension permanente maximale UC | 24 V DC |
| Courant de référence | 1,5 A (25 °C) |
| Courant utile de service ICpour UC | ≤ 1 µA |
| Courant résidual IPE | ≤ 1 µA |
| Courant nominal de décharge In(8/20)µs (fil-blindage) | 2,5 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-blindage) | 120 A |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) spike | ≤ 600 V |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) statique | ≤ 600 V |
| Tension résiduelle pour In (fil-blindage) | ≤ 30 V |
| Niveau de protection Up(fil-blindage) | ≤ 700 V (C2 - 4 kV / 2 kA) |
| ≤ 800 V (C2 - 5 kV/2,5 kA) | |
| Temps d'amorçage tA (fil-blindage) | ≤ 100 ns |
| Perte d'insertion aE, asym. | typ. 0,5 dB (≤ 2,4 GHz / 75 Ω) |
| Fréquence limite fg (3 dB), asym. (Blindage) dans le système 75 Ohm | > 1 GHz |
| Plage de fréquence | 4,7 MHz ... 860 MHz |
| Capacité asymétrique (blindage) | typ. 10 pF |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-blindage) | C2 - 4 kV / 2 kA |
| C2 - 5 kV / 2,5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Résistance au courant alternatif (fil-blindage) | 5 A - 1 s |
| Heure de réinitialisation d'impulsion (fil-blindage) | < 3 s |
Caractéristiques de raccordement
| Type de raccordement | PAL-TV (CEI 169-2) |
|---|---|
| Type de raccordement IN | Connecteur femelle |
| Type de raccordement OUT | Connecteur mâle |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2857002-C-TV/HIFI | 103 Kbytes |
|
