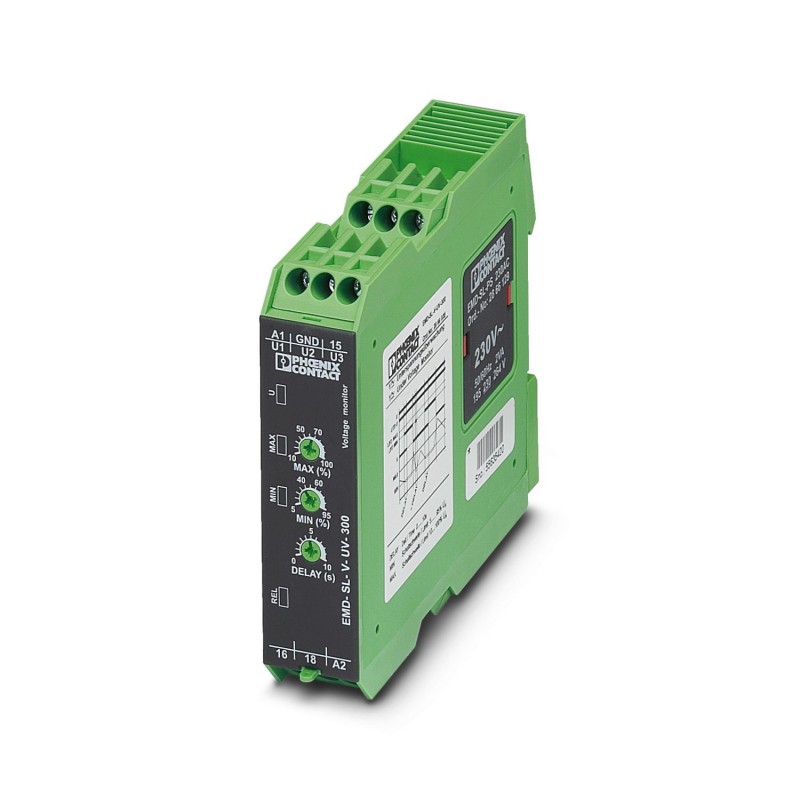

EMD-SL-V-UV-300 2866035 PHOENIX CONTACT Relais de surveillance
EMD-SL-V-UV-300
2866035
PHOENIX_CONTACT
Relais de surveillance
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2866035 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 267 (C-5-2017) |
| GTIN | 4017918924331 |
| Poids par pièce (hors emballage) | 0,132 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | AT (Autriche) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| -25 °C ... 40 °C (répond à UL 508) | |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
Données d'entrée
| Plage de tension d'entrée | 0 V ... 30 V AC/DC (Blocs de jonction : U1 et GND) |
|---|---|
| 0 V ... 60 V AC/DC (Blocs de jonction : U2 et GND) | |
| 0 V ... 300 V AC/DC (Blocs de jonction : U3 et GND) | |
| Coefficient de température max. | < 0,1 %/K |
| Fonction | Sous-tension |
| Plage min. de réglage | 5 % ... 95 % (de UN) |
| Plage max. de réglage | 10 % ... 100 % (de UN) |
| Plage de réglage de la temp. relais | 0,2 s ... 10 s |
| Précision de base | ± 5 % (de la déviation maximale de l'échelle) |
| Précision du réglage | ≤ 5 % (de la déviation maximale de l'échelle) |
| Reproductibilité | ≤ 2 % |
| Temps de réarmement | 500 ms |
Côté contact
| Type de contact | 1 inverseur sans potentiel |
|---|---|
| Tension de commutation maximale | 250 V AC (selon CEI 60664-1) |
| Puissance de coupure (charge ohmique) max. | 750 VA (3 A/250 V AC, module juxtaposé, espace ≤ 5 mm) |
| 1250 VA (5 A/250 V AC, module non juxtaposé, espace ≥ 5 mm) | |
| Fusible de sortie | 5 A (rapide) |
Alimentation
| Plage de tension d'alimentation | 24 V AC ... 230 V AC (voir modules de puissance) |
|---|---|
| 24 V DC (voir modules de puissance) |
Généralités
| Durée de vie mécanique | env. 2x 107cycles |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | sur profilé normalisé NS 35 selon EN 60715 |
| Compatibilité électromagnétique | Conformité à la directive CEM 2004/108/CE |
| Catégorie de surtension | III, isolation de base (selon EN 50178) |
| Type d'isolant boîtier | Polyamide PA, autoextinguible |
| Coloris | vert |
| Tension d'isolement assignée | 300 V (selon EN 50178) |
| Conformité | Conformité CE |
| UL, USA/Canada | UL/C-UL Listed UL 508 |
Caractéristiques de raccordement
| Section de conducteur souple min. | 0,25 mm² |
|---|---|
| Section de conducteur souple max. | 2,5 mm² |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,5 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,25 mm² ... 2,5 mm² |
| Section conduct. AWG | 20 ... 14 |
| Couple de serrage | 1 Nm |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2004/108/CE |
|---|---|
| Emission | EN 61000-6-3 |
| Immunité | EN 61000-6-2 |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Conformité | Conformité CE |
| UL, USA/Canada | UL/C-UL Listed UL 508 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 5.027371801eCl@ss 5.127371800eCl@ss 6.027371800eCl@ss 7.027371801eCl@ss 8.027371801eCl@ss 9.027371801
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2866035-EMD-SL-V-UV-300 | 113 Kbytes |
|
