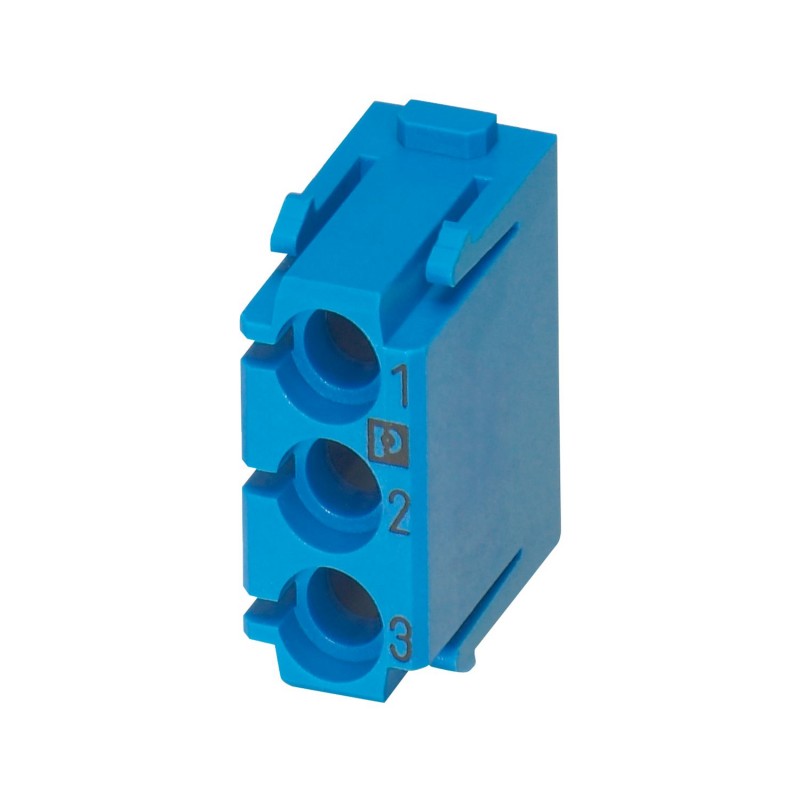

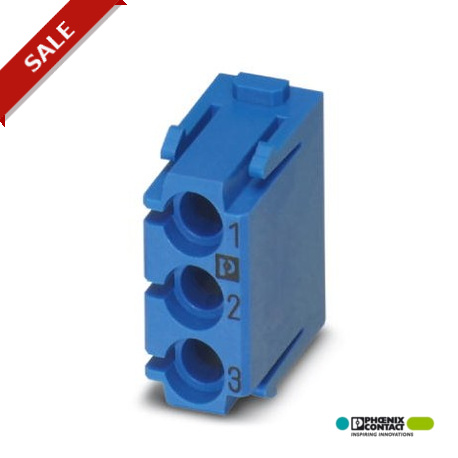

HC-M-PN3-MOD-ST-BU 1663475 PHOENIX CONTACT Module pneumatique HEAVYCONNEC, mâles/femelles, 3 raccordements Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

HC-M-PN3-MOD-ST-BU 1663475 PHOENIX CONTACT Module pneumatique HEAVYCONNEC, mâles/femelles, 3 raccordements

HC-M-PN3-MOD-ST-BU

1663475

PHOENIX_CONTACT

2

Module pneumatique HEAVYCONNEC, mâles/femelles, 3 raccordements

Plus de détails


Connecteurs industriels

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Aller au produit alternatif: HC-M-03-PN-M-F 1417433

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Caractéristiques électriques

Remarquepour boîtiers HEAVYCONNEC-ADVANCE de type B6 à B24 et boîtiers HEAVYCONNEC de type B6 à B48, cadre-support articulé HC-M-MHR... nécessaire, contacts mâles et femelles pour circuit pneumatique HC-M-PN... (contacts mâles et femelles pour circuit pneumatique non compris dans la livraison)
Nombre de pôles3

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 80 °C

Caractéristiques mécaniques

Diamètre intérieur raccordement du flexible de pression4 mm
Cycles d'enfichage≥ 500

Généralités

Colorisbleu
Nombre de prises1
Classe d'inflammabilité selon UL 94V0
Conseils pour le montageL'utilisation de tiges de détrompage HC-CST (1676857) et de connecteurs femelles de détrompage HC-CBU (1676860) est recommandée. Lors de la connexion des tuyaux, il convient de respecter les rayons de courbure minimum.
Instruction pour le montage- Encliqueter le contact pneumatique avec le module. Pour cela, insérer le contact de la face avant dans le module,- placer le module équipé de contacts dans le cadre-support articulé. Le cadre-support articulé est ensuite fixé à l'aide de HC-M-MHR-FIX (ouverture évitée),- amener les tuyaux pneumatiques de la face arrière du module sur le contact pneumatique.Nous conseillons les emplacements de module moyens ainsi que les capots passe-câble et les boîtiers prolongateurs avec départ de câble droit

Indications concernant les matériaux

Matériau de porte-contactsPC

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf 57 Mbytes
PHOENIX CONTACT-1663475-HC-M-PN3-MOD-ST-BU 101 Kbytes PHOENIX CONTACT-1663475-HC-M-PN3-MOD-ST-BU
