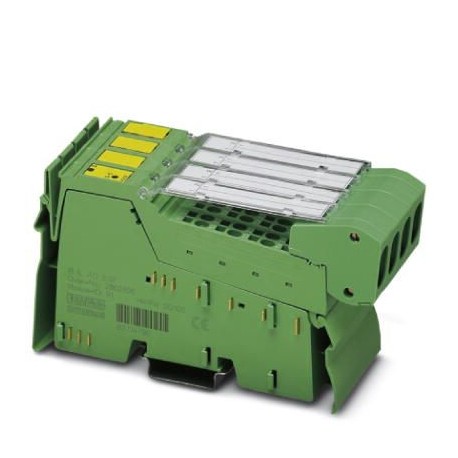

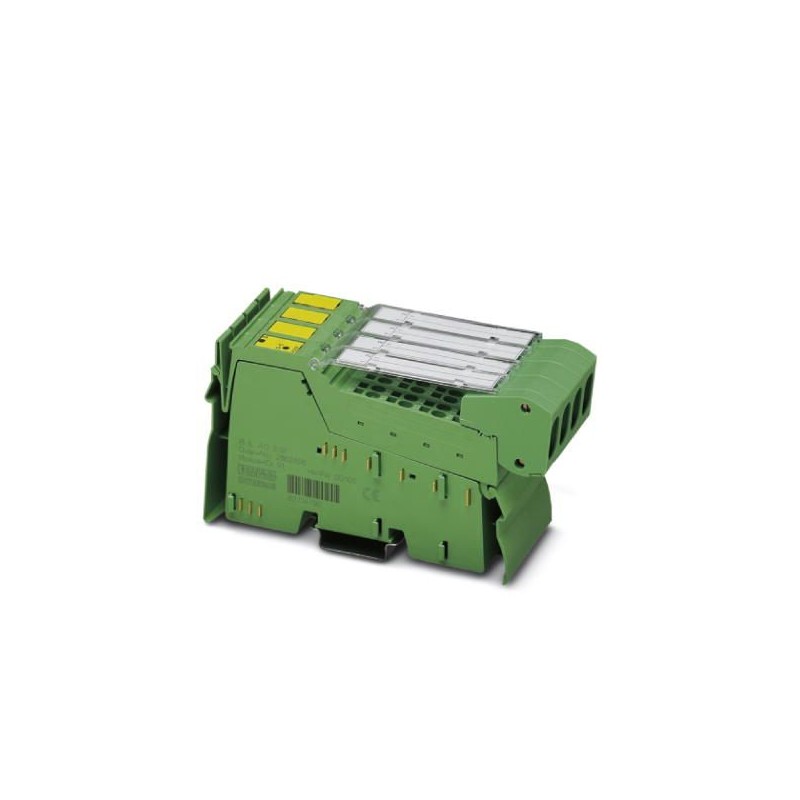

IB IL AO 4/8/U/BP-XC-PAC 2701164 PHOENIX CONTACT Module Inline
IB IL AO 4/8/U/BP-XC-PAC
2701164
PHOENIX_CONTACT
Module Inline
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2701164 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 167 (C-6-2017) |
| GTIN | 4046356714273 |
| Poids par pièce (hors emballage) | 0,215 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 48,8 mm |
| Hauteur | 136,8 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Plage étendue, voir aussi le chapitre « Essais concluants : utilisation dans des conditions d'environnement extrêmes » de la fiche technique.) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
| Physique de transmission | Cuivre |
Sorties analogiques
| Nombre de sorties | 8 |
|---|---|
| Technique de raccordement | 2 fils |
| Remarque relative à la connectique | blindé |
| Dénomination sortie | Sorties analogiques |
| Résolution N/A | 16 Bit |
| Dénomination de la protection | Protection des sorties contre les transitoires |
| Formats de données | IB IL, IB ST, IB RT, représentation normalisée, compatible S7 |
| Visualisation de la valeur de sortie | 16 bits (15 bits + signe) |
| Mise à jour des données de processus | < 2 ms (en fonction du mode de fonctionnement) |
| Signal de sortie tension | 0 V ... 10 V |
| -10 V ... 10 V | |
| 0 V ... 5 V | |
| -5 V ... 5 V | |
| Charge/charge de sortie Sortie tension | > 2 kΩ 0,05 % |
| Précision | typ. 0,1 % (de la valeur finale de la plage de sortie) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701164-IB IL AO 4/8/U/BP-XC-PAC | 142 Kbytes |
|
