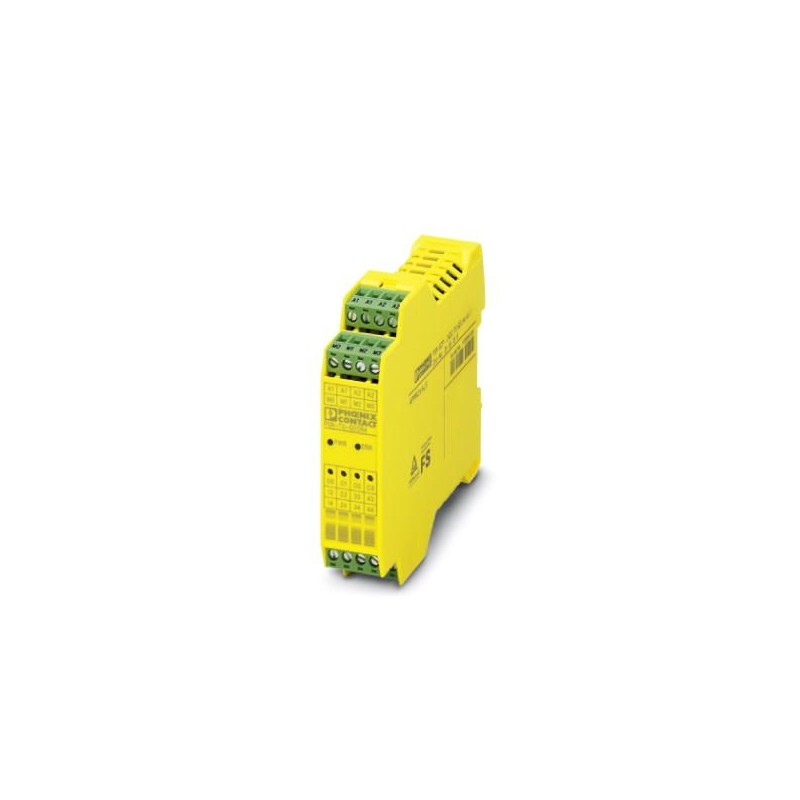

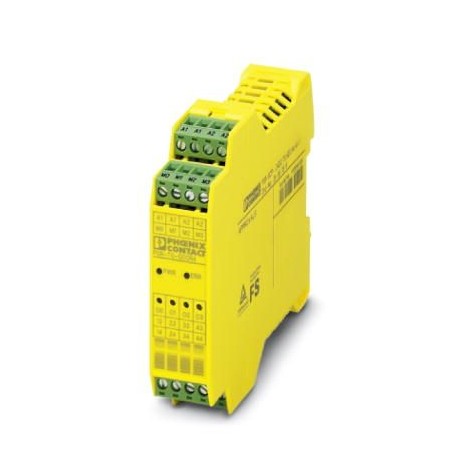

PSR-SPP- 24DC/TS/SDOR4/4X1 2986106 PHOENIX CONTACT Module d'extension
PSR-SPP- 24DC/TS/SDOR4/4X1
2986106
PHOENIX_CONTACT
Module d'extension
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2986106 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 294 (C-6-2017) |
| GTIN | 4046356536547 |
| Poids par pièce (hors emballage) | 0,220 KGM |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, occasionnellement 85 %) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, occasionnellement 85 %) |
| Pression atmosphérique (service) | 70 kPa ... 108 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (jusqu'à 3500 m d'altitude) |
| Hauteur d'utilisation | max. 2000 m (Voir annexe « Utilisation des modules PSRtrisafe à une altitude supérieure à 2000 m au-dessus de la mer ») |
Alimentation
| Tension d'alimentation assignée du circuit de commande US | 24 V DC (Alimentation via PSR-TBUS) |
|---|---|
| 18 V DC ... 30 V DC (toutes tolérances comprises, avec ondulation résiduelle) | |
| Courant d'alimentation de commande assigné IS | Alimentation via PSR-TBUS |
| 74 mA (avec 24 V DC, sorties de relais activées) | |
| 54 mA (avec 24 V DC, sorties de relais non activées) | |
| Affichage d'état | 1 x LED vert, 1 x LED rouge |
| Circuit de protection | oui, dans les limites de la tension de service |
Sorties de relais : circuit à fermeture
| Description de la sortie | Contacts de relais, contacts NO sécurisés |
|---|---|
| Nombre de sorties | 4 (monocanal) |
| 2 (à deux canaux, câblées par paire) | |
| Type de contact | 4 contacts de relais de sortie |
| Matériau des contacts | AgSnO2(à partir de HW03) AgCuNi + 0,2 - 0,4 μm Au (jusqu'à HW02) |
| Tension de commutation | min. 12 V AC/DC (à partir de HW 03) |
| min. 5 V AC/DC (jusqu'à HW02) | |
| max. 250 V AC/DC | |
| Intensité permanente limite | 4 A (voir derating) |
| Courant de commutation | min. 3 mA (à partir de HW 03) |
| min. 5 mA (jusqu'à HW02) | |
| Puissance de commutation | min. 60 mW |
| Durée de vie mécanique | 10x 106cycles |
| Fusible de sortie | 6 A (gL / gG) |
| 4 A (gL / gG pour applications à faible demande) | |
| Affichage d'état | 4 x LED verte |
Sorties de signalisation
| Description de la sortie | TOR |
|---|---|
| Nombre de sorties | 4 |
| Tension | 24 V DC (Alimentation via A1/A2) |
| Intensité permanente limite | 50 mA |
| Dénomination de la protection | oui, dans les limites de la tension de service |
| Protection contre les courts-circuits | oui |
Généralités
| Durée d'enclenchement | 100 % ED |
|---|---|
| Poids net | 220 g |
| Emplacement pour le montage | sur profilé horizontal |
| Type de montage | Montage sur profilé |
| Indice de protection | IP20 |
| IP54 | |
| Indice de protection min. du lieu de montage | IP54 |
| Matériau du boîtier | Polyamide PA non renforcé |
| Couleur du boîtier | jaune |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort |
|---|---|
| enfichable | oui |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
Caractéristiques de sécurité
| Catégorie d'arrêt | 0 |
|---|---|
| Dénomination | CEI 61508 - Demande élevée |
| Niveau d'intégrité de sécurité (SIL) | 1 (Paramétrage à 1 canal) |
| 3 (Paramétrage à 2 canaux) | |
| Dénomination | CEI 61508 - Faible demande |
| Niveau d'intégrité de sécurité (SIL) | 1 (Paramétrage à 1 canal) |
| 3 (Paramétrage à 2 canaux) | |
| Dénomination | EN ISO 13849 |
| Performance Level (PL) | c (Paramétrage à 1 canal) |
| e (Paramétrage à 2 canaux) | |
| Catégorie | 1 (Paramétrage à 1 canal) |
| 4 (Paramétrage à 2 canaux) | |
| Dénomination | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 1 (Paramétrage à 1 canal) |
| 3 (Paramétrage à 2 canaux) | |
| Dénomination | EN 50156 |
| Niveau d'intégrité de sécurité (SIL) | max. 3 (Références CEI 61508) |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178 |
| Tension d'isolement assignée | 250 V AC |
| Tension de choc assignée / isolation | 4 kV / isolation de base des circuits de contacts de sortie (13/14, 23/24, 33/34, 43/44) entre eux ; 6 kV / isolement sécurisé, isolation renforcée des circuits de contacts de sortie (13/14, 23/24, 33/34, 43/44)et les autres circuits . |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Vibration (fonctionnement) | 2g |
| Choc (fonctionnement) | 10g (Δt = 11 ms, trois chocs par direction dans l'espace) |
| 10g (Δt = 16 ms, secousse, 1000 chocs par direction dans l'espace) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127242700eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2986106-PSR-SPP- 24DC/TS/SDOR4/4X1 | 146 Kbytes |
|
