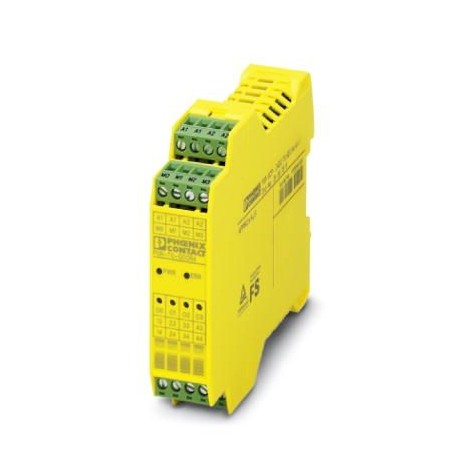

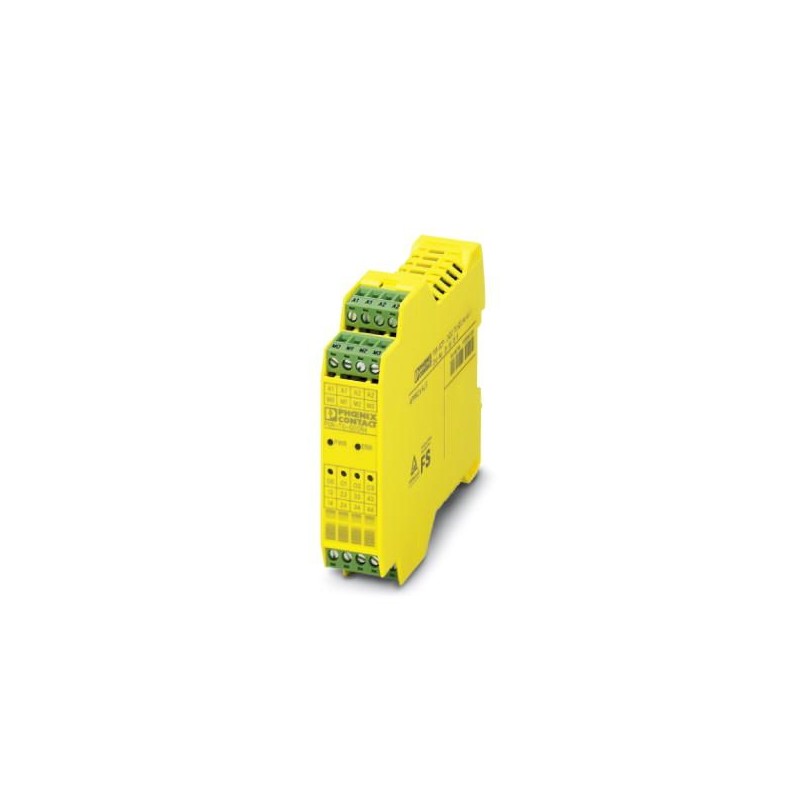

PSR-SCP- 24DC/TS/SDOR4/4X1
2986096
PHOENIX_CONTACT
1
Module d'extension
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2986096 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 294 (C-6-2017) |
GTIN | 4046356536554 |
Poids par pièce (hors emballage) | 0,220 KGM |
Numéro du tarif douanier | 85371098 |
Pays d'origine | DE (Allemagne) |
Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
---|
Température ambiante (fonctionnement) | -20 °C ... 55 °C (voir derating) |
---|---|
Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Humidité de l'air max. admissible (service) | 75 % (en moyenne, occasionnellement 85 %) |
Humidité max. admise (stockage/transport) | 75 % (en moyenne, occasionnellement 85 %) |
Pression atmosphérique (service) | 70 kPa ... 108 kPa (jusqu'à 3000 m d'altitude) |
Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (jusqu'à 3500 m d'altitude) |
Hauteur d'utilisation | max. 2000 m (Voir annexe « Utilisation des modules PSRtrisafe à une altitude supérieure à 2000 m au-dessus de la mer ») |
Tension d'alimentation assignée du circuit de commande US | 24 V DC (Alimentation via PSR-TBUS) |
---|---|
18 V DC ... 30 V DC (toutes tolérances comprises, avec ondulation résiduelle) | |
Courant d'alimentation de commande assigné IS | Alimentation via PSR-TBUS |
74 mA (avec 24 V DC, sorties de relais activées) | |
54 mA (avec 24 V DC, sorties de relais non activées) | |
Affichage d'état | 1 x LED vert, 1 x LED rouge |
Circuit de protection | oui, dans les limites de la tension de service |
Description de la sortie | Contacts de relais, contacts NO sécurisés |
---|---|
Nombre de sorties | 4 (monocanal) |
2 (à deux canaux, câblées par paire) | |
Type de contact | 4 contacts de relais de sortie |
Matériau des contacts | AgSnO2(à partir de HW03) AgCuNi + 0,2 - 0,4 μm Au (jusqu'à HW02) |
Tension de commutation | min. 12 V AC/DC (à partir de HW 03) |
min. 5 V AC/DC (jusqu'à HW02) | |
max. 250 V AC/DC | |
Intensité permanente limite | 4 A (voir derating) |
Courant de commutation | min. 3 mA (à partir de HW 03) |
min. 5 mA (jusqu'à HW02) | |
Puissance de commutation | min. 60 mW |
Durée de vie mécanique | 10x 106cycles |
Fusible de sortie | 6 A (gL / gG) |
4 A (gL / gG pour applications à faible demande) | |
Affichage d'état | 4 x LED verte |
Description de la sortie | TOR |
---|---|
Nombre de sorties | 4 |
Tension | 24 V DC (Alimentation via A1/A2) |
Intensité permanente limite | 50 mA |
Dénomination de la protection | oui, dans les limites de la tension de service |
Protection contre les courts-circuits | oui |
Durée d'enclenchement | 100 % ED |
---|---|
Poids net | 220 g |
Emplacement pour le montage | sur profilé horizontal |
Type de montage | Montage sur profilé |
Indice de protection | IP20 |
IP54 | |
Indice de protection min. du lieu de montage | IP54 |
Matériau du boîtier | Polyamide PA non renforcé |
Couleur du boîtier | jaune |
Type de raccordement | Raccordement vissé |
---|---|
enfichable | oui |
Section de conducteur rigide min. | 0,2 mm² |
Section de conducteur rigide max. | 2,5 mm² |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section du conducteur AWG min. | 24 |
Section du conducteur AWG max. | 12 |
Longueur à dénuder | 7 mm |
Filetage vis | M3 |
Couple de serrage | 0,5 Nm ... 0,6 Nm |
5 lbf-in. ... 7 lbf-in. |
Catégorie d'arrêt | 0 |
---|---|
Dénomination | CEI 61508 - Demande élevée |
Niveau d'intégrité de sécurité (SIL) | 1 (Paramétrage à 1 canal) |
3 (Paramétrage à 2 canaux) | |
Dénomination | CEI 61508 - Faible demande |
Niveau d'intégrité de sécurité (SIL) | 1 (Paramétrage à 1 canal) |
3 (Paramétrage à 2 canaux) | |
Dénomination | EN ISO 13849 |
Performance Level (PL) | c (Paramétrage à 1 canal) |
e (Paramétrage à 2 canaux) | |
Catégorie | 1 (Paramétrage à 1 canal) |
4 (Paramétrage à 2 canaux) | |
Dénomination | EN 62061 |
Safety Integrity Level Claim Limit (SIL CL) | 1 (Paramétrage à 1 canal) |
3 (Paramétrage à 2 canaux) | |
Dénomination | EN 50156 |
Niveau d'intégrité de sécurité (SIL) | max. 3 (Références CEI 61508) |
Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
---|---|
Normes/Prescriptions | DIN EN 50178 |
Tension d'isolement assignée | 250 V AC |
Tension de choc assignée / isolation | 4 kV / isolation de base des circuits de contacts de sortie (13/14, 23/24, 33/34, 43/44) entre eux ; 6 kV / isolement sécurisé, isolation renforcée des circuits de contacts de sortie (13/14, 23/24, 33/34, 43/44)et les autres circuits . |
Degré de pollution | 2 |
Catégorie de surtension | III |
Vibration (fonctionnement) | 2g |
Choc (fonctionnement) | 10g (Δt = 11 ms, trois chocs par direction dans l'espace) |
10g (Δt = 16 ms, secousse, 1000 chocs par direction dans l'espace) |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
