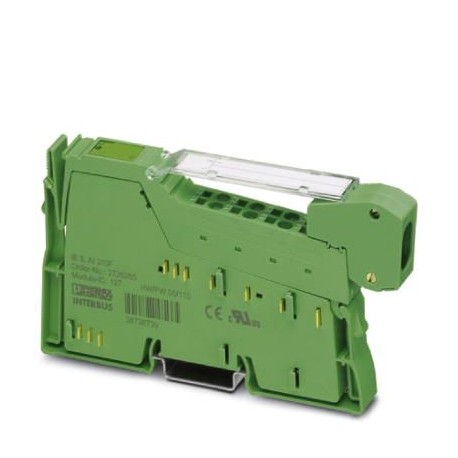

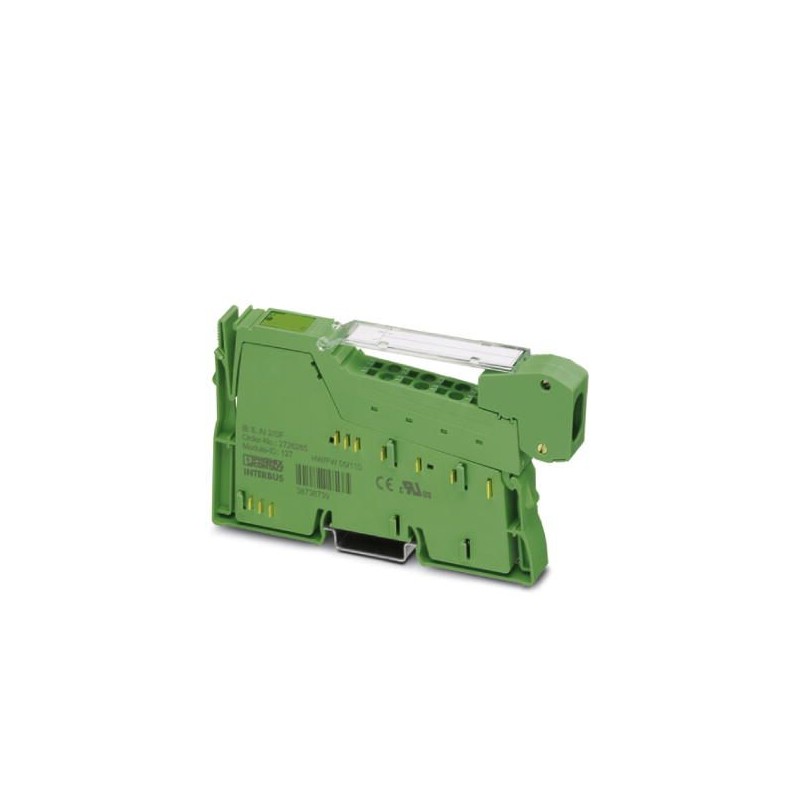

IB IL AI 2/SF-XC-PAC 2701157 PHOENIX CONTACT Module Inline
IB IL AI 2/SF-XC-PAC
2701157
PHOENIX_CONTACT
Module Inline
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2701157 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 158 (C-6-2017) |
| GTIN | 4046356713832 |
| Poids par pièce (hors emballage) | 0,069 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 12,2 mm |
| Hauteur | 136,8 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Plage étendue, voir aussi le chapitre « Essais concluants : utilisation dans des conditions d'environnement extrêmes » de la fiche technique.) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 69 g |
| Indication de poids | avec connecteur |
| Mode de fonctionnement | Fonctionnement avec deux mots de données de process |
| Diagnostic messages | Coupure de l'alimentation périphérique interne oui |
| Panne périphérique Message d'erreur dans les données de processus | |
| Erreur de l'utilisateur Message d'erreur dans les données de processus |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | typ. 45 mA |
| max. 60 mA | |
| Dénomination | Alimentation des modules analogiques (UANA) |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 13 mA |
| max. 18 mA | |
| Consommation de puissance | typ. 662 mW |
Entrées analogiques
| Description de l'entrée | Entrées non différentielles, tension ou courant |
|---|---|
| Dénomination entrée | Entrées analogiques |
| Nombre d'entrées | 2 |
| Type de raccordement | Connecteur Inline blindé |
| Technique de raccordement | 2 fils |
| Remarque relative à la connectique | blindé |
| Temps de conversion A/N | typ. 120 µs (par canal) |
| Fréquence limite (3 dB) | 40 Hz |
| Dénomination de la protection | Protection antisurtension |
| Formats de données | IB IL, IB ST, IB RT, représentation normalisée |
| Principe de mesure | par approximations successives |
| Résolution de la valeur mesurée | 16 bits (15 bits + signe) |
| Visualisation des valeurs mesurées | 16 bits complément a 2 |
| Signal d'entrée courant | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| Résistance d'entrée entrée courant | 50 Ω (Résistance de mesure) |
| Signal d'entrée tension | 0 V ... 10 V |
| -10 V ... 10 V | |
| Résistance d'entrée entrée tension | > 220 kΩ |
| Plage de tension de mode commun Signal - Ground | 40 V (entre entrée de courant et terre fonctionnelle) |
Isolation galvanique
| Section contrôlée | Alimentation 7,5 V (logique de bus), alimentation 24 V UANA/ périphérie 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentation 7,5 V (logique de bus), alimentation 24 V UANA/ terre de fonctionnement 500 V AC 50 Hz 1 min. | |
| Périphérie / terre fonctionnelle 500 V AC 50 Hz 1 min. |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701157-IB IL AI 2/SF-XC-PAC | 160 Kbytes |
|
