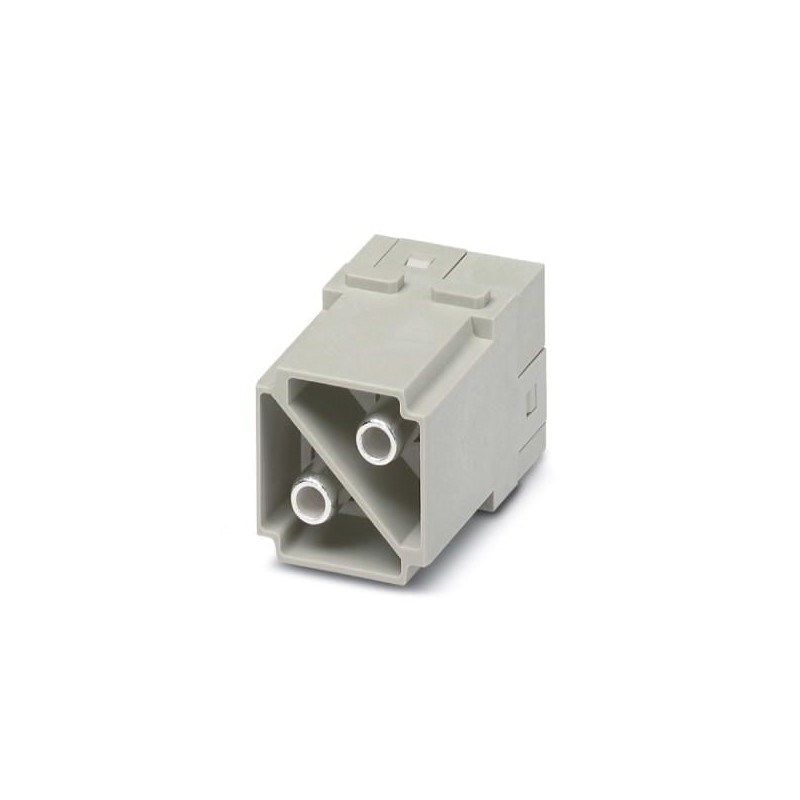

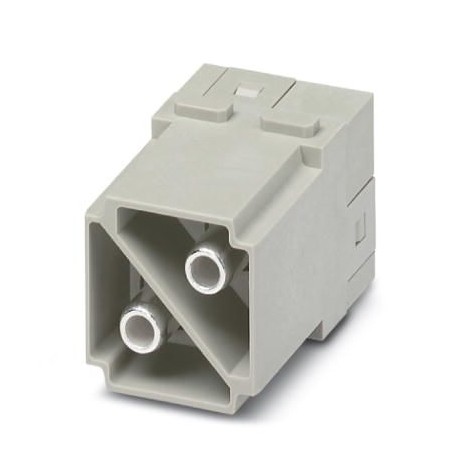

HC-M-HS-MOD-ST 1605000 PHOENIX CONTACT Module à élément de contact
HC-M-HS-MOD-ST
1605000
PHOENIX_CONTACT
Module à élément de contact
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1605000 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 553 (C-4-2015) |
| GTIN | 4017918893293 |
| Poids par pièce (hors emballage) | 0,070 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques électriques
| Tension de référence (III/3) | 1000 V |
|---|---|
| Courant de référence | 100 A |
| Tension de choc assignée | 8 kV |
| Enfichable | 2 |
Caractéristiques mécaniques
| Section raccordable | 16 mm² ... 35 mm² (Les indications de la section transversale se réfèrent à la section géométrique du câble utilisé) |
|---|---|
| Section raccordable AWG | 4 ... 2 |
| Longueur de gaine à dénuder de chaque fil | 13 mm |
| Couple de serrage | 6 Nm (16 mm²) |
| 7 Nm (25 mm²) | |
| 8 Nm (35 mm²) | |
| Diamètre de fil avec isolation | 11,4 mm |
| Vis à 6 pans creux | ouvert. 4 |
| Cycles d'enfichage | ≥ 500 |
| Hauteur minimum du boîtier | 72 mm |
Généralités
| Remarque | Pour boîtiers HEAVYCONNEC B6 à B48 (hauteur min. de boîtier 72 mm), cadre-support articulé HC-M-MHR... requis, raccordement axial pour clé mâle pour vis à six pans creux de 4 mm |
|---|---|
| Série | HC-M-HS |
| Nombre de prises | 2 |
| Mode de raccordement | Raccordement vissé axial |
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Conseils pour le montage | - Utiliser des boîtiers HC h > = 72 mm - Raccordement des fils avec clé mâle pour vis à six pans creux 4 mm - Raccordement vissé axial uniquement pour fils flexibles - Les raccords enfichables ne doivent être manipulés que hors charge/tension |
| Instruction pour le montage | Remarque concernant la connectique axiale Les sections de conducteur indiquées se rapportent à la section géométrique du câble utilisé. L'utilisation de câbles dont la section géométrique diffère de façon importante de la section nominale du câble est à contrôler avant l'utilisation. Le logement de raccordement de la technique de raccordement à vis est conçu pour les câbles souples selon VDE 0295 classe 5. Les structures de câble différentes (par ex. câbles de classe 6) sont à contrôler avant utilisation. Instruction pour le montage Avant le début du montage, il convient de s'assurer que la vis conique est entièrement dévissée (l'alvéole est ouverte). Torsader les câbles n'est pas autorisé. Les fils doivent être insérés jusqu'à la butée dans l'alvéole de contact (jusqu'à ce que l'isolation soit contre le contact). Maintenir le fil en position et le serrer à l'aide d'une clé Allen. L'extrémité du fil doit être sectionnée avant de procéder à un nouveau raccordement. Le resserrage de la vis de raccordement n'est autorisé qu'une seule fois afin d'éviter une rupture de fil. |
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PC |
