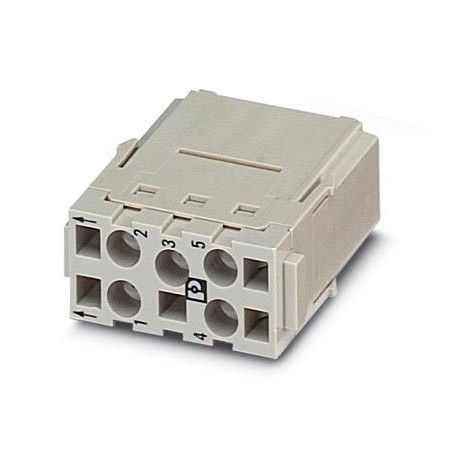

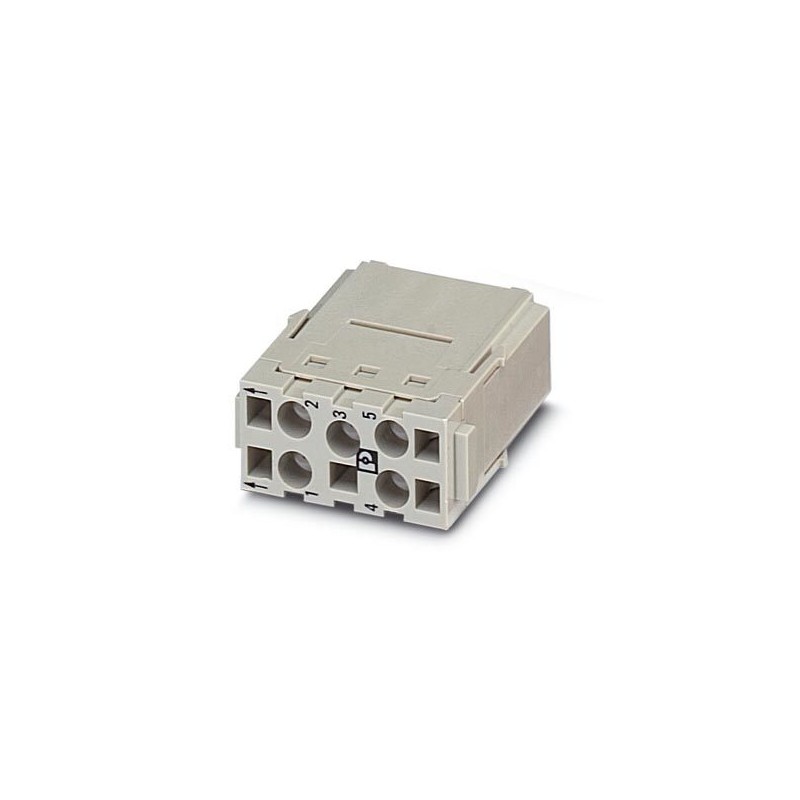

HC-M-05-MOD-STZ 1647718 PHOENIX CONTACT Module à élément de contact
HC-M-05-MOD-STZ
1647718
PHOENIX_CONTACT
2
Module à élément de contact
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1647718 |
|---|---|
| Unité de conditionnement | 2 pcs |
| Quantité minimum de commande | 2 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 563 (C-4-2015) |
| GTIN | 4017918969554 |
| Poids par pièce (hors emballage) | 0,017 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques électriques
| Tension de référence (III/3) | 400 V |
|---|---|
| Courant de référence | 16 A |
| Tension de choc assignée | 6 kV |
| Enfichable | 5 |
Caractéristiques mécaniques
| Section raccordable | 0,14 mm² ... 1,5 mm² (avec embout) |
|---|---|
| 0,14 mm² ... 2,5 mm² (sans embout) | |
| Section raccordable AWG | 26 ... 14 (avec embout) |
| 26 ... 14 (avec embout) | |
| Longueur de gaine à dénuder de chaque fil | 8 mm ±1 mm |
| Cycles d'enfichage | ≥ 500 |
| Hauteur minimum du boîtier | 52 mm |
Généralités
| Remarque | Pour boîtiers HEAVYCONNEC de type B6 à B48, cadre-support articulé HC-M-MHR... nécessaire |
|---|---|
| Série | HC-M-05 |
| Nombre de prises | 1 |
| Mode de raccordement | Raccordement à ressort |
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Conseils pour le montage | Hauteur de boîtier ≥ 52 mm. Les raccords enfichables ne doivent être manipulés que hors charge/tension. |
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PC |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440217
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1647718-HC-M-05-MOD-STZ | 116 Kbytes |
|
