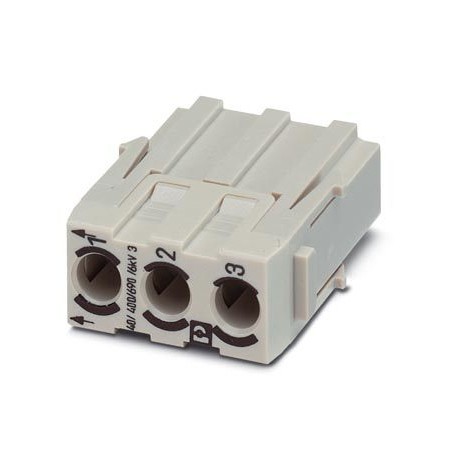

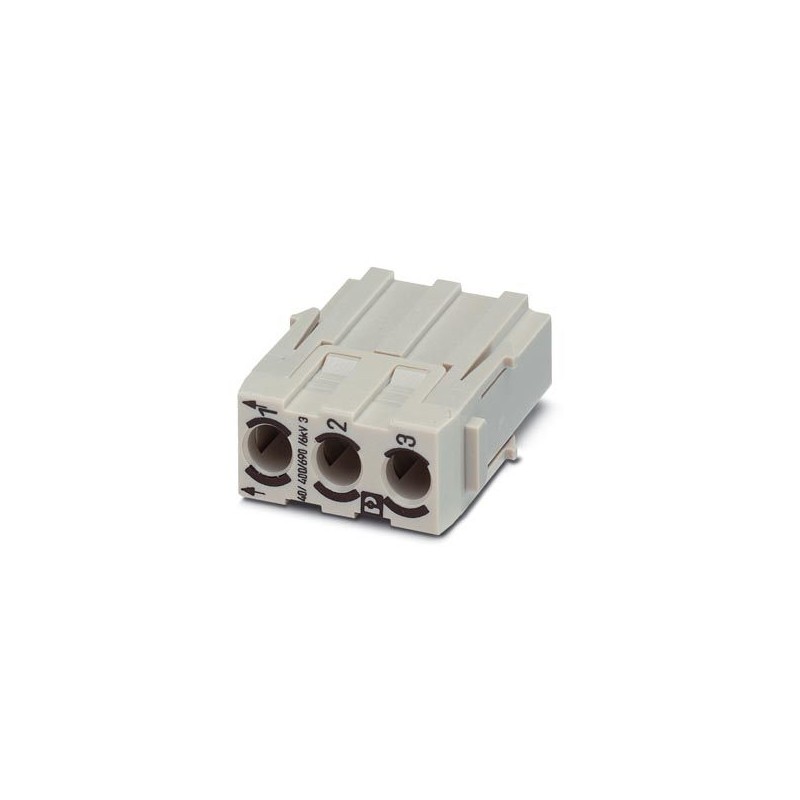

HC-M-03-MOD-STC
1645969
PHOENIX_CONTACT
2
Module à élément de contact
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1645969 |
---|---|
Unité de conditionnement | 2 pcs |
Quantité minimum de commande | 200 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 555 (C-4-2015) |
GTIN | 4017918941918 |
Poids par pièce (hors emballage) | 0,015 KGM |
Numéro du tarif douanier | 85366990 |
Pays d'origine | DE (Allemagne) |
Tension de référence (III/3) | 500 V |
---|---|
Courant de référence | 40 A |
Tension de choc assignée | 6 kV |
Enfichable | 3 |
Section raccordable | 1,5 mm² ... 10 mm² |
---|---|
Section raccordable AWG | 16 ... 8 |
Longueur de gaine à dénuder de chaque fil | 9 mm (pour 1,5 ...2,5 mm²) |
9,6 mm (4 mm² ... 6 mm²) | |
15 mm (10 mm²) | |
15 mm (pour conducteur >= 5 mm de diamètre) | |
18 mm (pour conducteur >= 6,4 mm de diamètre) | |
Diamètre extérieur du câble | 7,5 mm |
Diamètre de contact | 4 mm |
Diamètre de fil avec isolation | 7,5 mm |
Cycles d'enfichage | ≥ 500 |
Hauteur minimum du boîtier | 52 mm |
Remarque | Pour boîtiers HEAVYCONNEC de type B6 à B48, cadre-support articulé HC-M-MHR... et contacts à sertir CK4,0... requis. Les contacts à sertir ne sont pas inclus dans la livraison. |
---|---|
Série | HC-M-03 |
Nombre de prises | 1 |
Mode de raccordement | Raccordement serti |
Connexion selon la norme | CEI / EN |
Type de contact | tournés |
Classe d'inflammabilité selon UL 94 | V0 |
Degré de pollution | 3 |
Catégorie de surtension | III |
Conseils pour le montage | Hauteur de boîtier ≥ 52 mm. Les raccords enfichables ne doivent être manipulés que hors charge/tension. |
Instruction pour le montage | Pour le démontage des contacts à sertir, l'outil CK4,0-EWZ (réf. 1662735) est nécessaire. Au niveau de chaque alvéole de contact « C », le numéro emplacement des ressorts de retenue de contact est identifié par deux repères sur le côté raccordement. L'outil s'enfile par le côté raccordement via le contact et orienté da façon à ce qu'il touche les deux ressorts de retenue. Enfiler ensuite jusqu'en butée. Ne pas tourner l'outil utilisé. Conjointement avec l'outil, retirer le conducteur de l'isolant par le côté raccordement. |
Matériau de contact | Alliage de cuivre |
---|---|
Matériau de surface du contact | Ag |
Matériau de porte-contacts | PC |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
