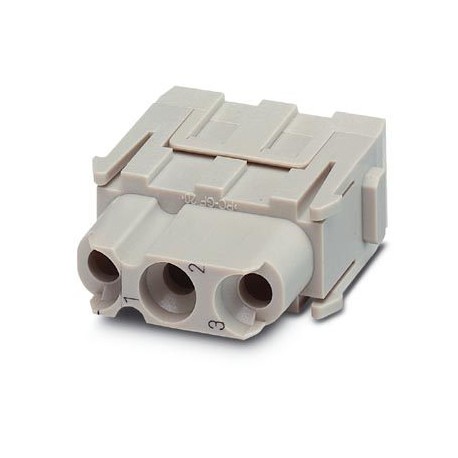

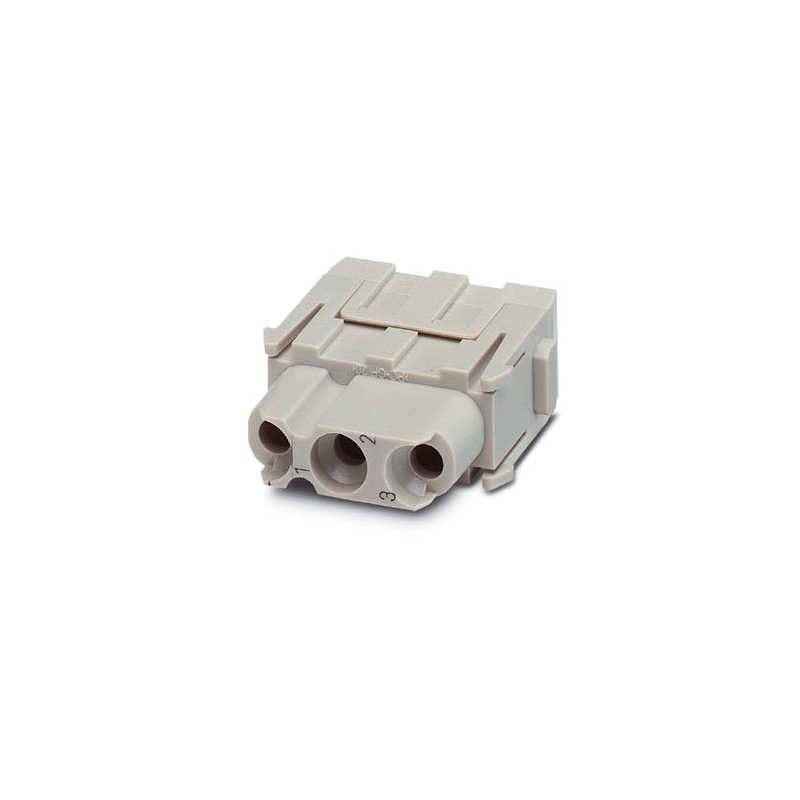

HC-M-03-MOD-BUC 1645972 PHOENIX CONTACT Module à élément de contact
HC-M-03-MOD-BUC
1645972
PHOENIX_CONTACT
2
Module à élément de contact
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1645972 |
|---|---|
| Unité de conditionnement | 2 pcs |
| Quantité minimum de commande | 2 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 555 (C-4-2015) |
| GTIN | 4017918941901 |
| Poids par pièce (hors emballage) | 0,015 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques électriques
| Tension de référence (III/3) | 500 V |
|---|---|
| Courant de référence | 40 A |
| Tension de choc assignée | 6 kV |
| Enfichable | 3 |
Caractéristiques mécaniques
| Section raccordable | 1,5 mm² ... 10 mm² |
|---|---|
| Section raccordable AWG | 16 ... 8 |
| Longueur de gaine à dénuder de chaque fil | 9 mm (pour 1,5 ...2,5 mm²) |
| 9,6 mm (4 mm² ... 6 mm²) | |
| 15 mm (10 mm²) | |
| 15 mm (pour conducteur >= 5 mm de diamètre) | |
| 18 mm (pour conducteur >= 6,4 mm de diamètre) | |
| Diamètre extérieur du câble | 7,5 mm |
| Diamètre de contact | 4 mm |
| Diamètre de fil avec isolation | 7,5 mm |
| Cycles d'enfichage | ≥ 500 |
| Hauteur minimum du boîtier | 52 mm |
Généralités
| Remarque | Pour boîtiers HEAVYCONNEC de type B6 à B48, cadre-support articulé HC-M-MHR... et contacts à sertir CK4,0... requis. Les contacts à sertir ne sont pas inclus dans la livraison. |
|---|---|
| Série | HC-M-03 |
| Nombre de prises | 1 |
| Mode de raccordement | Raccordement serti |
| Connexion selon la norme | CEI / EN |
| Type de contact | tournés |
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Conseils pour le montage | Hauteur de boîtier ≥ 52 mm. Les raccords enfichables ne doivent être manipulés que hors charge/tension. |
| Instruction pour le montage | Pour le démontage des contacts à sertir, l'outil CK4,0-EWZ (réf. 1662735) est nécessaire. Au niveau de chaque alvéole de contact « C », le numéro emplacement des ressorts de retenue de contact est identifié par deux repères sur le côté raccordement. L'outil s'enfile par le côté raccordement via le contact et orienté da façon à ce qu'il touche les deux ressorts de retenue. Enfiler ensuite jusqu'en butée. Ne pas tourner l'outil utilisé. Conjointement avec l'outil, retirer le conducteur de l'isolant par le côté raccordement. |
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PC |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440217
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1645972-HC-M-03-MOD-BUC | 117 Kbytes |
|
