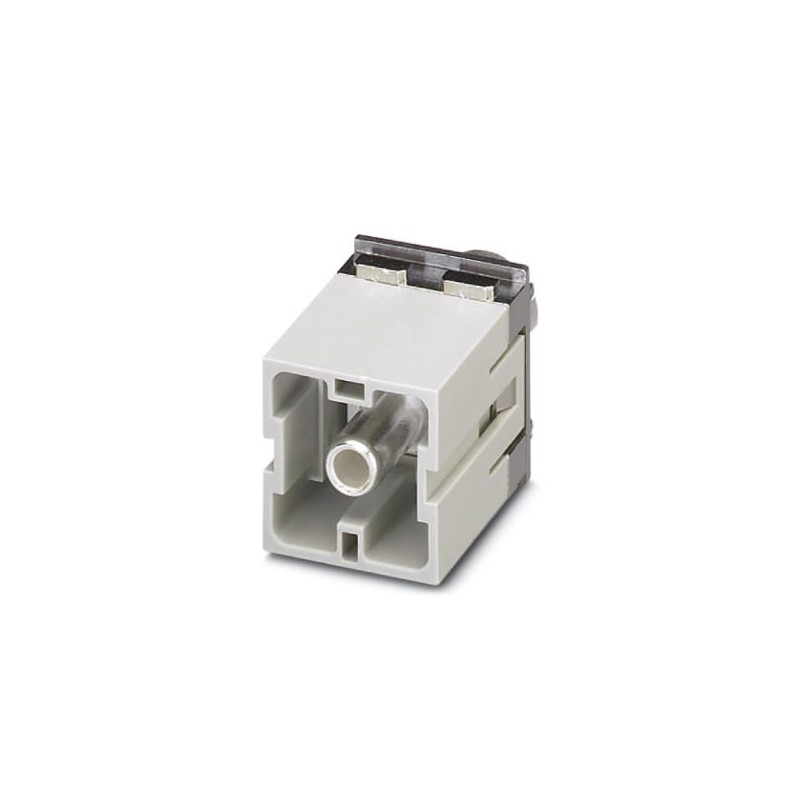

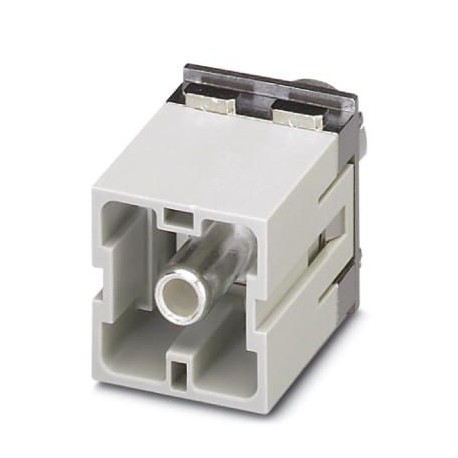

HC-M-HS 200/70-MOD-ST-PE 1636907 PHOENIX CONTACT Module à élément de contact
HC-M-HS 200/70-MOD-ST-PE
1636907
PHOENIX_CONTACT
Module à élément de contact
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1636907 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 551 (C-4-2015) |
| GTIN | 4046356095211 |
| Poids par pièce (hors emballage) | 0,098 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques mécaniques
| Section raccordable | 40 mm² ... 70 mm² (Les indications de la section transversale se réfèrent à la section géométrique du câble utilisé) |
|---|---|
| Section raccordable AWG | 1 ... 00 |
| Longueur de gaine à dénuder de chaque fil | 16 mm |
| Couple de serrage | 9 Nm (40 - 50 mm²) |
| 10 Nm (70 mm²) | |
| Diamètre de fil avec isolation | 12 mm (40 mm²) |
| 16 mm (70 mm²) | |
| Vis à 6 pans creux | ouvert. 5 |
| Cycles d'enfichage | ≥ 500 |
| Hauteur minimum du boîtier | 72 mm |
Généralités
| Remarque | Pour boîtiers HEAVYCONNEC B6 à B48 (hauteur min. de boîtier 72 mm), cadre-support articulé HC-M-MHR... requis, raccordement axial pour clé mâle pour vis à six pans creux de 5 mm |
|---|---|
| Série | HC-M-HS |
| Nombre de prises | 2 |
| Mode de raccordement | Raccordement vissé axial |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conseils pour le montage | - N'utiliser que des câbles flexibles, - Raccordement des fils avec clé mâle pour vis à six pans creux 5 mm, - Hauteur du boîtier h ≥ 72 mm, - Les connecteurs ne doivent être manipulés que hors charge/tension. |
| Instruction pour le montage | Remarque concernant la connectique axiale : Uniquement pour fils flexibles. Les sections de conducteur indiquées se rapportent à la section géométrique du câble utilisé. L'utilisation de câbles dont la section géométrique diffère considérablement de la section nominale du câble doit être contrôlée avant l'emploi. Le logement de raccordement de la connectique à vis axiale est conçu pour les câbles souples selon VDE 0295 classe 5. Les structures de câble différentes (p. ex. câbles de classe 6) doivent être contrôlées avant utilisation. Instructions de montage Avant le début du montage, il convient de s'assurer que la vis conique est entièrement dévissée (l'alvéole est ouverte). Il est interdit de torsader les câbles. Les fils doivent être insérés jusqu'à la butée dans l'alvéole de contact (jusqu'à ce que l'isolation se trouve contre le contact). Maintenir le fil en position et le serrer à l'aide d'une clé Allen. L'extrémité du fil doit être sectionnée avant de procéder à un nouveau raccordement. Le resserrage de la vis de raccordement n'est autorisé qu'une seule fois afin d'éviter une rupture de fil. Afin d'éviter tout endommagement au niveau du contact, le fil / le câble doit être absorbé mécaniquement à une distance convenable par rapport au point de jonction (p. ex. pour l'utilisation dans une découpe en tôle). La norme DIN VDE 0100-520:2003-06 contient des indications pour une exécution correcte. Le module ne peut pas être équipé simultanément du couvercle de protection HC-B..-TMB-SD-IP65 et HC-B..-TMS-SD-IP65. Tôle de montage PE La tôle PE doit être maintenue contre le cadre pivotant à l'aide de 4 vis. Pour ce faire, il faut d'abord desserrer les 4 vis de la tôle PE, puis les resserrer une fois la fixation au cadre pivotant terminée. |
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PC |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1636907-HC-M-HS 200/70-MOD-ST-PE | 118 Kbytes |
|
