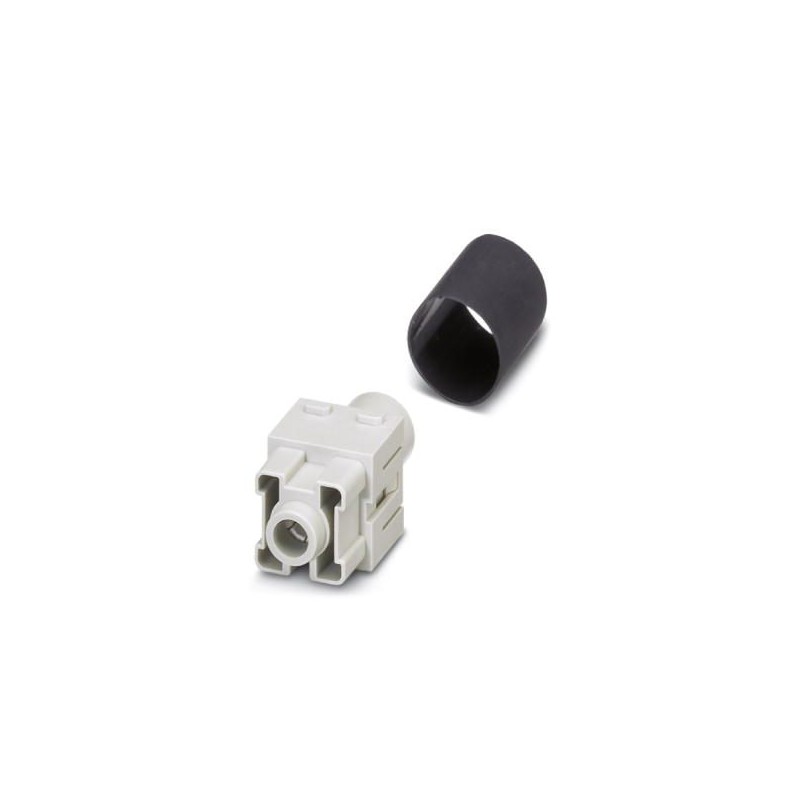

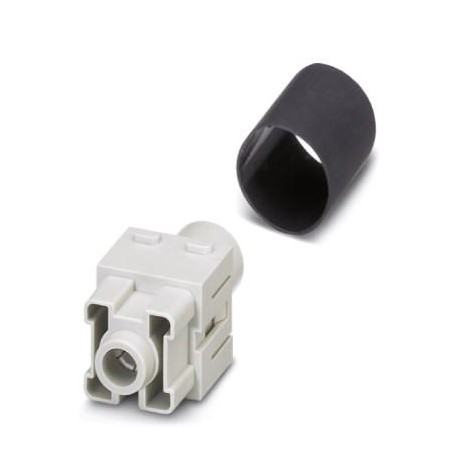

HC-M-HS 200/40-MOD-BU 1637171 PHOENIX CONTACT Module à isolant pour contacts HEAVYCONNEC, connecteur femelle.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

HC-M-HS 200/40-MOD-BU 1637171 PHOENIX CONTACT Module à isolant pour contacts HEAVYCONNEC, connecteur femelle..

HC-M-HS 200/40-MOD-BU

1637171

PHOENIX_CONTACT

Module à isolant pour contacts HEAVYCONNEC, connecteur femelle, unipolaire, pour raccordement vissé axial, 200 A, 25-40mm²

Plus de détails


Connecteurs industriels

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Aller au produit alternatif: HC-M-01-AT-F-40 1417379

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Caractéristiques électriques

Remarquepour boîtiers HC-B6 à B48 (hauteur min. 72 mm), pour boîtiers HC-ADVANCE B6 à B24, cadre-support articulé HC-M-MHR... nécessaire, raccordement axial pour clé mâle pour vis à six pans creux de 5 mm
Tension de référence (III/3)1000 V
Courant de référence200 A
Tension de choc assignée8 kV
Nombre de pôles1

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 125 °C

Caractéristiques mécaniques

Section raccordable25 mm² ... 40 mm² (Les indications de la section transversale se réfèrent à la section géométrique du câble utilisé)
Section raccordable AWG3 ... 2
Longueur de gaine à dénuder de chaque fil16 mm
Couple de serrage8 Nm (25-35 mm²)
9 Nm (40 mm²)
Diamètre de fil avec isolation12 mm (25 mm²)
16 mm (40 mm²)
Vis à 6 pans creuxouvert. 5
Cycles d'enfichage≥ 500
Hauteur minimum du boîtier72 mm

Généralités

SérieHC-M-HS
Nombre de prises2
Mode de raccordementRaccordement vissé axial
Classe d'inflammabilité selon UL 94V0
Degré de pollution3
Catégorie de surtensionIII
Conseils pour le montage- N'utiliser que des câbles flexibles,- Raccordement des fils avec clé mâle pour vis à six pans creux 5 mm,- Hauteur du boîtier h ≥ 72 mm,- Les connecteurs ne doivent être manipulés que hors charge/tension.
Instruction pour le montageRemarque concernant la connectique axiale :Uniquement pour fils flexibles. Les sections de conducteur indiquées se rapportent à la section géométrique du câble utilisé.L'utilisation de câbles dont la section géométrique diffère de façon importante de la section nominale du câble est à contrôler avant l'utilisation.Le logement de raccordement de la connectique axiale à vis est conçu pour les câbles à faible diamètre selon VDE 0295 classe 5. Les structures de ligne différentes (p.ex. lignes de classe 6) sont à contrôler avant utilisation.Instructions de montageAvant le début du montage, il convient de s'assurer que la vis conique est entièrement dévissée (l'alvéole est ouverte). Il est interdit de torsader les lignes. Les fils doivent être insérés jusqu'à la butée dans l'alvéole de contact (jusqu'à ce que l'isolation soit contre le contact) Maintenir le fil en position et le serrer à l'aide d'une clé Allen. L'extrémité du fil doit être sectionnée avant de procéder à un nouveau raccordement. Le resserrage de la vis de raccordement n'est autorisé qu'une seule fois afin d'éviter une rupture de fil. Afin d'éviter tout endommagement au niveau du contact, le fil / la ligne doit être absorbé(e) mécaniquement à une distance convenable par rapport au point de jonction (p.ex. pour l'utilisation dans une découpe en tôle). La norme DIN VDE 0100-520:2003-06 contient des indications pour une exécution correcte. Le module ne peut pas être équipé simultanément du couvercle de protection HC-B..-TMB-SD-IP65 et HC-B..-TMS-SD-IP65.

Indications concernant les matériaux

Matériau de contactAlliage de cuivre
Matériau de surface du contactAg
Matériau de porte-contactsPC

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf 57 Mbytes
PHOENIX CONTACT-1637171-HC-M-HS 200/40-MOD-BU 130 Kbytes PHOENIX CONTACT-1637171-HC-M-HS 200/40-MOD-BU
