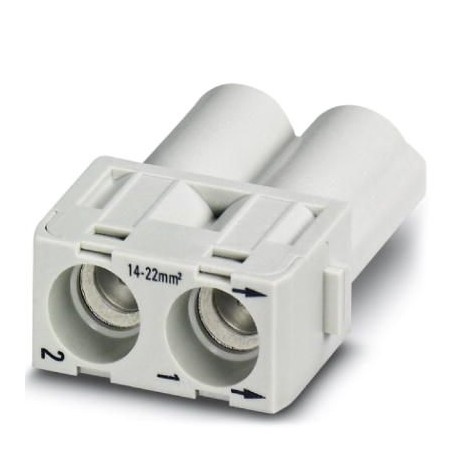

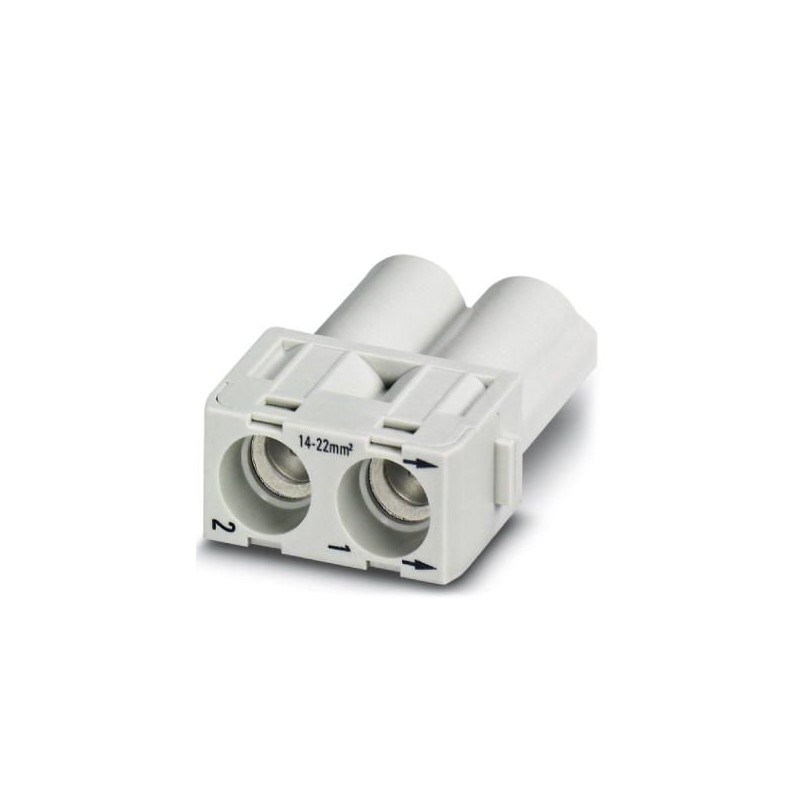

HC-M-02-HS-70/22-MOD-ST 1585728 PHOENIX CONTACT Module à élément de contact
HC-M-02-HS-70/22-MOD-ST
1585728
PHOENIX_CONTACT
2
Module à élément de contact
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1585728 |
|---|---|
| Unité de conditionnement | 2 pcs |
| Quantité minimum de commande | 2 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 553 (C-4-2015) |
| GTIN | 4046356308229 |
| Poids par pièce (hors emballage) | 0,033 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques électriques
| Tension de référence (III/3) | 1000 V |
|---|---|
| Courant de référence | 70 A |
| Tension de choc assignée | 8 kV |
| Enfichable | 2 |
Caractéristiques mécaniques
| Section raccordable | 14 mm² ... 22 mm² |
|---|---|
| Section raccordable AWG | 6 ... 4 |
| Longueur de gaine à dénuder de chaque fil | 11 mm +1 (14 mm² ... 16 mm²) |
| 12,5 mm +1 (pour 22 mm²) | |
| Couple de serrage | 4 Nm (pour 14 mm² ... 16 mm²) |
| 5 Nm (22 mm²) | |
| Diamètre de fil avec isolation | 10 mm |
| Vis à 6 pans creux | SW2,5 |
| Cycles d'enfichage | ≥ 500 |
| Hauteur minimum du boîtier | 72 mm |
Généralités
| Remarque | Pour boîtiers HEAVYCONNEC HC-B6 à B48, cadre-support articulé HC-M-MHR... requis, raccordement axial pour clé mâle pour vis à six pans creux de 2,5 mm |
|---|---|
| Série | HC-M-02 |
| Nombre de prises | 1 |
| Mode de raccordement | Raccordement vissé axial |
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Conseils pour le montage | Utiliser une clé mâle pour vis à six pans creux 2,5 mm pour le raccordement axial. Uniquement pour fils flexibles. Pour hauteurs de boîtier h ≥ 52 mm. Les raccords enfichables ne doivent être manipulés que hors charge/tension. |
| Instruction pour le montage | Remarque concernant la connectique axiale : Uniquement pour fils flexibles. Les sections de conducteur indiquées se rapportent à la section géométrique du câble utilisé. L'utilisation de câbles dont la section géométrique diffère considérablement de la section nominale du câble doit être contrôlée avant l'emploi. Le logement de raccordement de la connectique axiale à vis est conçu pour les câbles à faible diamètre selon VDE 0295 classe 5. Les structures de ligne différentes (p.ex. lignes de classe 6) sont à contrôler avant utilisation. Instructions de montage Avant le début du montage, il convient de s'assurer que la vis conique est entièrement dévissée (l'alvéole est ouverte). Il est interdit de torsader les câbles. Les fils doivent être insérés jusqu'à la butée dans l'alvéole de contact (jusqu'à ce que l'isolation se trouve contre le contact). Maintenir le fil en position et le serrer à l'aide d'une clé Allen. L'extrémité du fil doit être sectionnée avant de procéder à un nouveau raccordement. Le resserrage de la vis de raccordement n'est autorisé qu'une seule fois afin d'éviter une rupture de fil. Afin d'éviter tout endommagement au niveau du contact, le fil / le câble doit être absorbé mécaniquement à une distance convenable par rapport au point de jonction (p. ex. pour l'utilisation dans une découpe en tôle). La norme DIN VDE 0100-520:2003-06 contient des indications pour une exécution correcte. Les raccordements non utilisés doivent être serrés au couple de serrage maximal. |
